Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

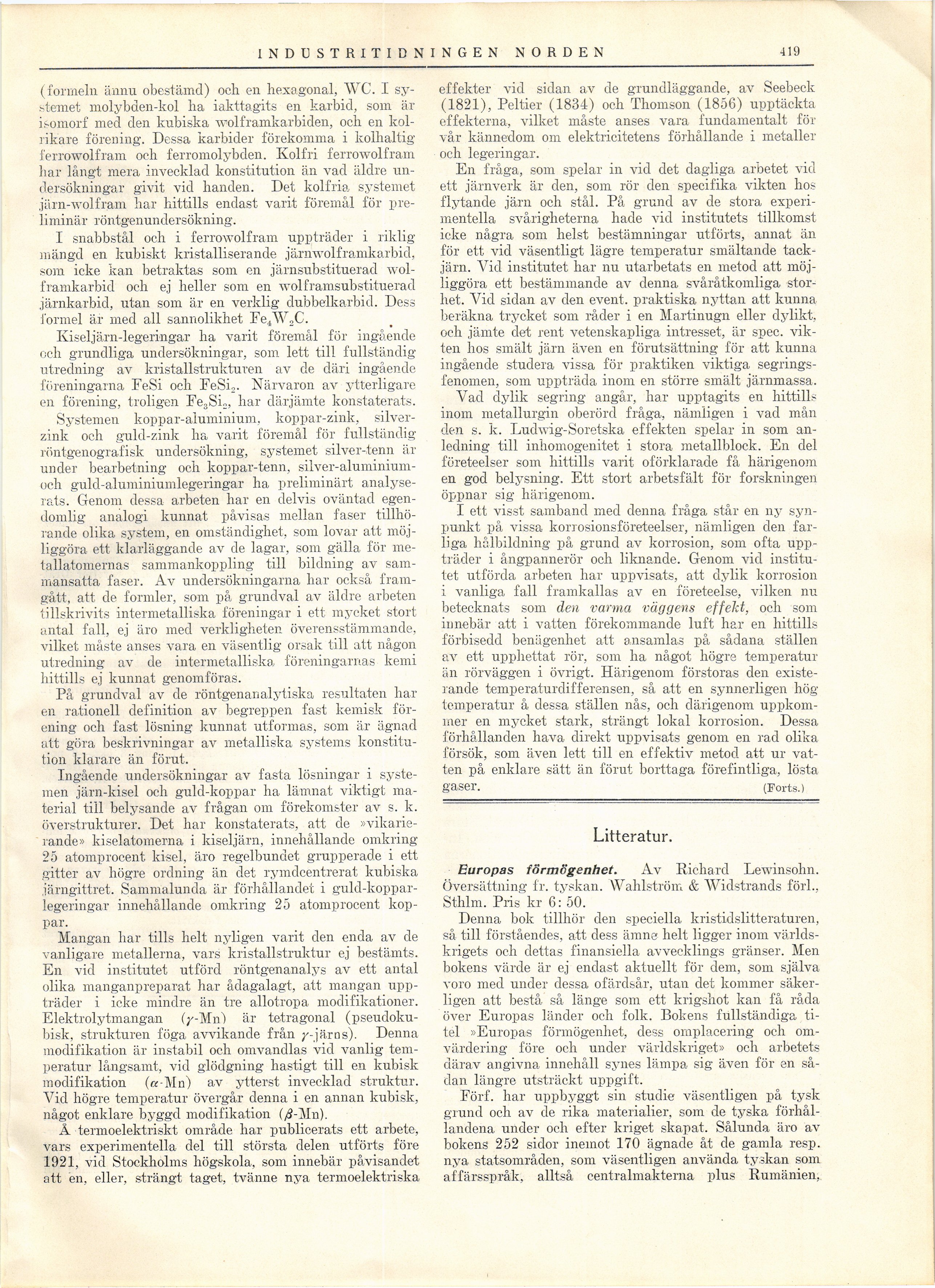

324 INDUSTRI TIDNING EN NORDEN
419
(formeln ännu obestämd) och en hexagonal, WC. I
systemet molybden-kol ha iakttagits en karbid, som är
isomorf med den kubiska wolframkarbiden, och en
kol-rikare förening. Dessa karbider förekomma i kolhaltiga
ferrowolfram och ferromolybden. Kolfri ferrowolfram
har långt mera invecklad konstitution än vad äldre
undersökningar givit vid handen. Det kolfria systemet
järn-wolfram har hittills endast varit föremål för
preliminär röntgenundersökning.
I snabbstål och i ferrowolfram uppträder i riklig
mängd en kubiskt kristalliserande järnwolframkarbid,
som icke kan betraktas som en järnsubstituerad
wol-framkarbid och ej heller som en wolframsubstituerad
järnkarbid, utan som är en verklig dubbelkarbid. Dess
formel är med all sannolikhet Fe4W2C.
Kiseljärn-legeringar ha varit föremål för ingående
och grundliga undersökningar, som lett till fullständig
utredning av kristallstrukturen av de cläri ingående
föreningarna FeSi och FeSi,. Närvaron av ytterligare
en förening, troligen Fe3Si2, har därjämte konstaterats.
Systemen koppar-aluminium, koppar-zink,
silverzink och guld-zink ha varit föremål för fullständig
röntgenografisk undersökning, systemet silver-tenn är
under bearbetning och koppar-tenn,
silver-aluminium-och guld-aluminiumlegeringar ha preliminärt
analyserats. Genom dessa arbeten har en delvis oväntad
egendomlig analogi kunnat påvisas mellan faser
tillhörande olika system, en omständighet, som lovar att
möjliggöra ett klarläggande av de lagar, som gälla för
metallatomernas sammankoppling till bildning av
sammansatta faser. Av undersökningarna har också
framgått, att de formler, som på grundval av äldre arbeten
tillskrivits intermetalliska föreningar i ett mycket stort
antal fall, ej äro med verkligheten överensstämmande,
vilket måste anses vara en väsentlig orsak till att någon
utredning av de intermetalliska föreningarnas kemi
hittills ej kunnat genomföras.
På grundval av de röntgenanalytiska resultaten har
en rationell definition av begreppen fast kemisk
förening och fast lösning kunnat utformas, som är ägnad
att göra beskrivningar av metalliska systems
konstitution klarare än förut.
Ingående undersökningar av fasta lösningar i
systemen järn-kisel och guld-koppar ha lämnat viktigt
material till belysande av frågan om förekomster av s. k.
överstrukturer. Det har konstaterats, att de
»vikarierande» kiselatomerna i kiseljärn, innehållande omkring
25 atomprocent kisel, äro regelbundet grupperade i ett
gitter av högre ordning än det rymdcentrerat kubiska
järngittret. Sammalunda är förhållandet i
guld-koppar-legeringar innehållande omkring 25 atomprocent
koppar.
Mangan har tills helt nyligen varit den enda av de
vanligare metallerna, vars kristallstruktur ej bestämts.
En vid institutet utförd röntgenanalys av ett antal
olika manganpreparat har ådagalagt, att mangan
uppträder i icke mindre än tre allotropa modifikationer.
Elektrolytmangan (y-Mn) är tetragonal
(pseudoku-bisk, strukturen föga avvikande från /-järns). Denna
modifikation är instabil och omvandlas vid vanlig
temperatur långsamt, vid glödgning hastigt till en kubisk
modifikation (æ-Mn) av ytterst invecklad struktur.
Vid högre temperatur övergår denna i en annan kubisk,
något enklare byggd modifikation (/9-Mn).
Å termoelektriskt område har publicerats ett arbete,
vars experimentella del till största delen utförts före
1921, vid Stockholms högskola, som innebär påvisandet
att en, eller, strängt taget, tvänne nya termoelektriska
effekter vid sidan av de grundläggande, av Seebeck
(1821), Peltier (1834) och Thomson (1856) upptäckta
effekterna, vilket måste anses vara fundamentalt för
vår kännedom om elektricitetens förhållande i metaller
och legeringar.
En fråga, som spelar in vid det dagliga arbetet vid
ett järnverk är den, som rör den specifika vikten hos
flytande järn och stål. På grund av de stora
experimentella svårigheterna hade vid institutets tillkomst
icke några som helst bestämningar utförts, annat än
för ett vid väsentligt lägre temperatur smältande
tackjärn. Vid institutet har nu utarbetats en metod att
möjliggöra ett bestämmande av denna svåråtkomliga
storhet. Vid sidan av den event. praktiska nyttan att kunna
beräkna trycket som råder i en Martinugn eller dylikt,
och jämte det rent vetenskapliga intresset, är spec.
vikten hos smält järn även en förutsättning för att kunna
ingående studera vissa för praktiken viktiga
segrings-fenomen, som uppträda inom en större smält järnmassa.
Vad dylik segring angår, har upptagits en hittills
inom metallurgin oberörd fråga, nämligen i vad mån
den s. k. Ludwig-Soretska effekten spelar in som
anledning till inhomogenitet i stora metallblock. En del
företeelser som hittills varit oförklarade få härigenom
en god belysning. Ett stort arbetsfält för forskningen
öppnar sig härigenom.
I ett visst samband med denna fråga står en ny
synpunkt på vissa korrosionsföreteelser, nämligen den
farliga hålbildning på grund av korrosion, som ofta
uppträder i ångpannerör och liknande. Genom vid
institutet utförda arbeten har uppvisats, att dylik korrosion
i vanliga fall framkallas av en företeelse, vilken nu
betecknats som den varma väggens effekt, och som
innebär att i vatten förekommande luft har en hittills
förbisedd benägenhet att ansamlas på sådana ställen
av ett upphettat rör, som ha något högre temperatur
än rörväggen i övrigt. Härigenom förstoras den
existerande temperaturdifferensen, så att en synnerligen hög
temperatur å dessa ställen nås, och därigenom
uppkommer en mycket stark, strängt lokal korrosion. Dessa
förhållanden hava direkt uppvisats genom en rad olika
försök, som även lett till en effektiv metod att ur
vatten på enklare sätt än förut borttaga förefintliga, lösta
gaser. (Forts.)
Litteratur.
Europas förmögenhet. Av Richard Lewinsohn.
Översättning fr. tyskan. Wahlström & Widstrands förl.,
Sthlm. Pris kr 6: 50.
Denna bok tillhör den speciella kristidslitteraturen,
så till förståendes, att dess ämne helt ligger inom
världskrigets och dettas finansiella avvecklings gränser. Men
bokens värde är ej endast aktuellt för dem, som själva
voro med under dessa ofärdsår, utan det kommer
säkerligen att bestå så länge som ett krigshot kan få råda
över Europas länder och folk. Bokens fullständiga
titel »Europas förmögenhet, dess omplacering och
omvärdering före och under världskriget» och arbetets
därav angivna innehåll synes lämpa sig även för en
sådan längre utsträckt uppgift.
Förf. har uppbyggt sin studie väsentligen på tysk
grund och av de rika materialier, som de tyska
förhållandena under och efter kriget skapat. Sålunda äro av
bokens 252 sidor inemot 170 ägnade åt de gamla resp.
nya statsområden, som väsentligen använda tyskan som
affärsspråk, alltså centralmakterna pius Rumänien,
<< prev. page << föreg. sida << >> nästa sida >> next page >>
