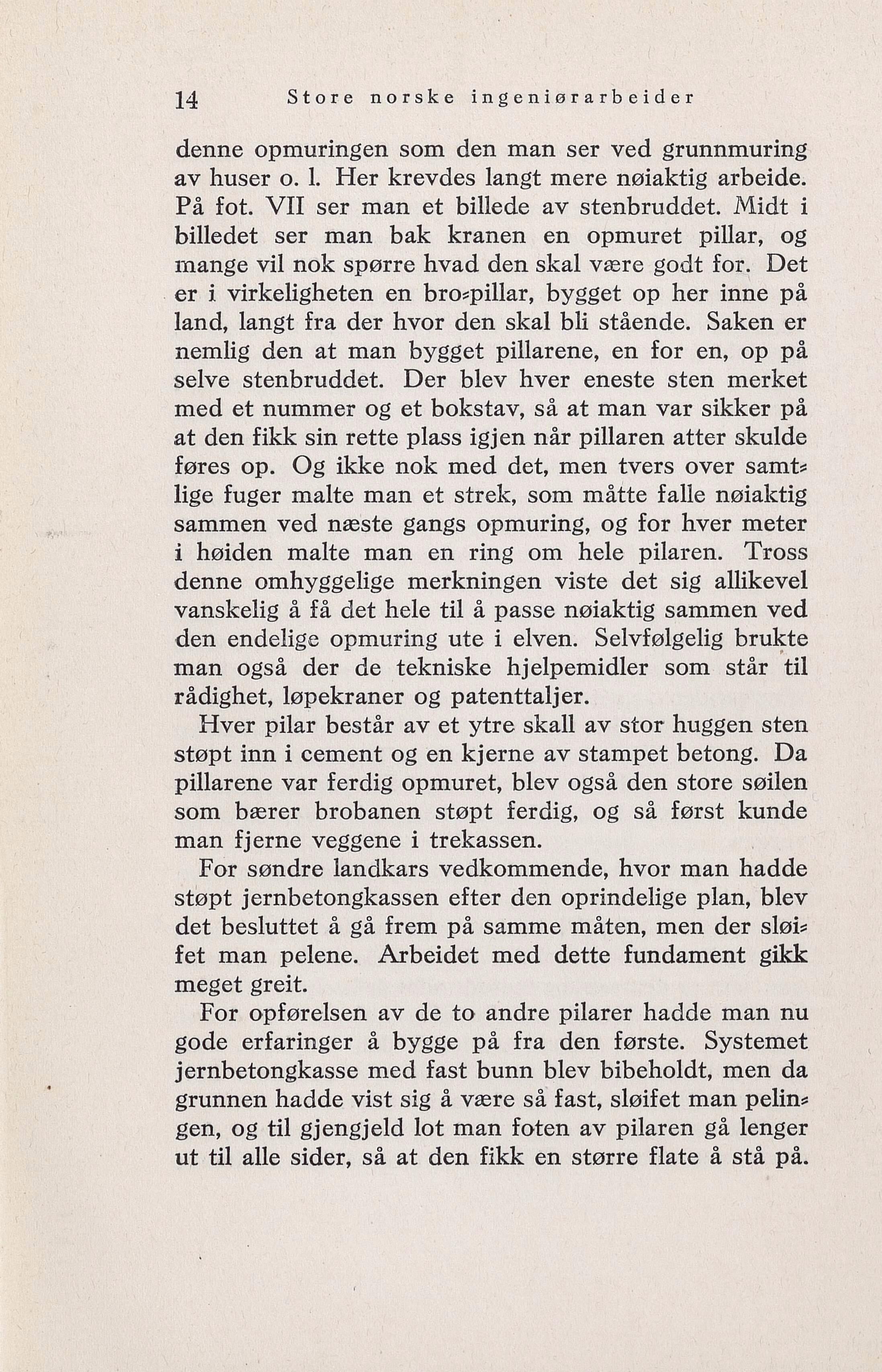

14 Store norske ingeniørarbeider
denne opmuringen som den man ser ved grunnmuring
av huser o. I. Her krevdes langt mere nøiaktig arbeide.
På fot. VII ser man et billede av stenbruddet. Midt i
billedet ser man bak kranen en opmuret pillar, og
mange vil nok spørre hvad den skal være godt for. Det
er i virkeligheten en bro-pillar, bygget op her inne på
land, langt fra der hvor den skal bli stående. Saken er
nemlig den at man bygget pillarene, en for en, op på
selve stenbruddet. Der blev hver eneste sten merket
med et nummer og et bokstav, så at man var sikker på
at den fikk sin rette plass igjen når pillaren atter skulde
føres op. Og ikke nok med det, men tvers over samt-
lige fuger malte man et strek, som måtte falle nøiaktig
sammen ved næste gangs opmuring, og for hver meter
i høiden malte man en ring om hele pilaren. Tross
denne omhyggelige merkningen viste det sig allikevel
vanskelig å få det hele til å passe nøiaktig sammen ved
den endelige opmuring ute i elven. Selvfølgelig brukte
man også der de tekniske hjelpemidler som står til
rådighet, løpekraner og patenttaljer.
Hver pilar består av et ytre skall av stor huggen sten
støpt inn i cement og en kjerne av stampet betong. Da
pillarene var ferdig opmuret, blev også den store søilen
som bærer brobanen støpt ferdig, og så først kunde
man fjerne veggene i trekassen.
For søndre landkars vedkommende, hvor man hadde
støpt jernbetongkassen efter den oprindelige plan, blev
det besluttet å gå frem på samme måten, men der sløi-
fet man pelene. Arbeidet med dette fundament gikk
meget greit.
For opførelsen av de to andre pilarer hadde man nu
gode erfaringer å bygge på fra den første. Systemet
jernbetongkasse med fast bunn blev bibeholdt, men da
grunnen hadde vist sig å være så fast, sløifet man pelin-
gen, og til gjengjeld lot man foten av pilaren gå lenger
ut til alle sider, så at den fikk en større flate å stå på.
