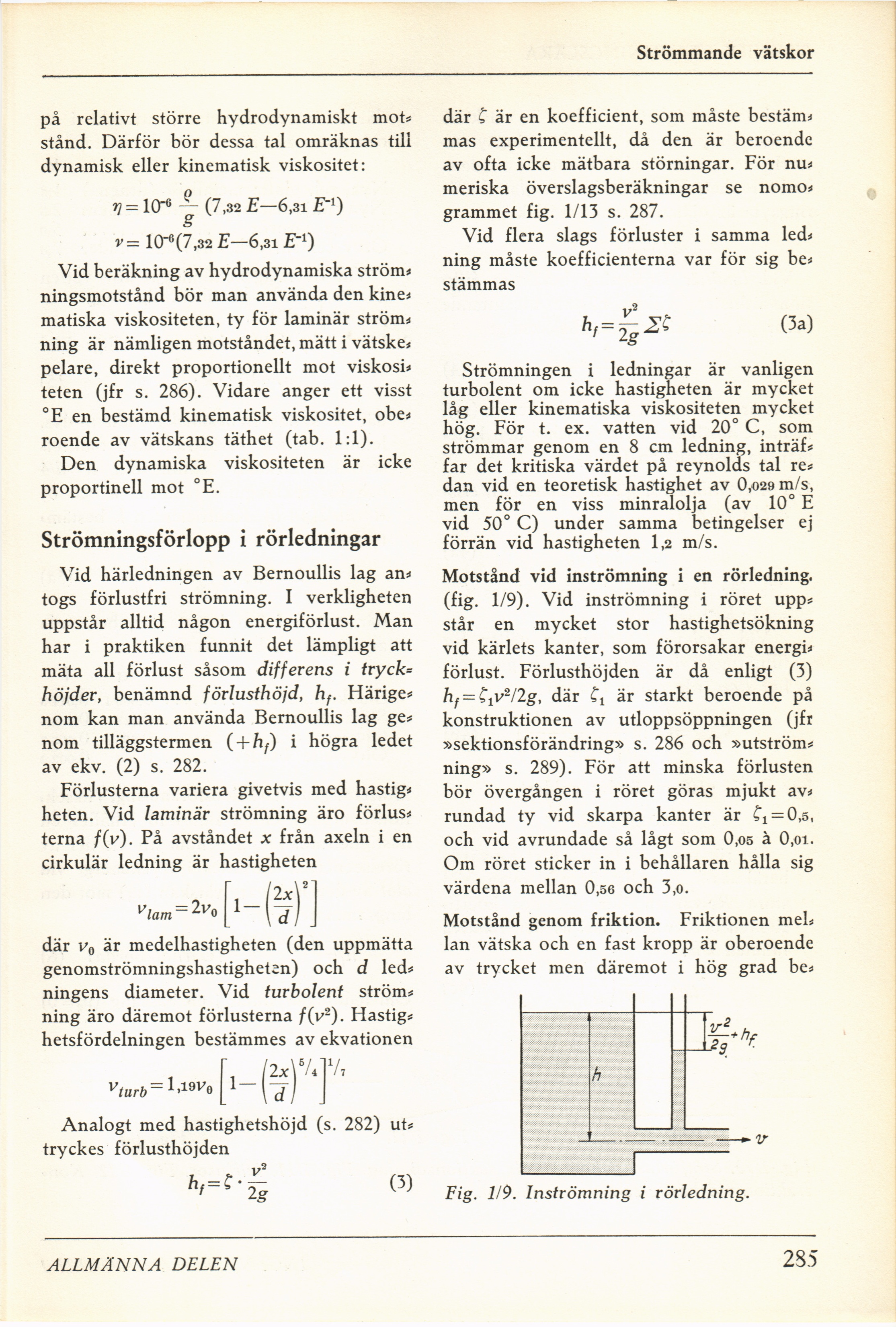

Strömmande vätskor

på relativt större hydrodynamiskt mot*
stånd. Därför bör dessa tal omräknas till
dynamisk eller kinematisk viskositet:

^ = 10-0 (7,32 £—6,31 E"1)
g

v =10-6(7,32 E-6, sif"1)

Vid beräkning av hydrodynamiska ström*
ningsmotstånd bör man använda den kine*
matiska viskositeten, ty för laminär ström*
ning är nämligen motståndet, mätt i vätske*
pelare, direkt proportionellt mot viskosi*
teten (jfr s. 286). Vidare anger ett visst
°E en bestämd kinematisk viskositet, obe*
roende av vätskans täthet (tab. 1:1).

Den dynamiska viskositeten är icke
proportinell mot °E.

Strömningsförlopp i rörledningar

Vid härledningen av Bernoullis lag an*
togs förlustfri strömning. I verkligheten
uppstår alltid någon energiförlust. Man
har i praktiken funnit det lämpligt att
mäta all förlust såsom differens i tryck=
höjder, benämnd förlusthöjd, hf. Härige*
nom kan man använda Bernoullis lag ge*
nom tilläggstermen (+ hf) i högra ledet
av ekv. (2) s. 282.

Förlusterna variera givetvis med hastig*
heten. Vid laminär strömning äro förlus*
terna /(v). På avståndet x från axeln i en
cirkulär ledning är hastigheten

lam

= 2v0

1 —

där v0 är medelhastigheten (den uppmätta
genomströmningshastigheten) och d led
ningens diameter. Vid turbolent ström
ning äro däremot förlusterna /(v2). Hastig
hetsfördelningen bestämmes av ekvationen

vturb=1’19v o

2X)B’<
d

7,

Analogt med hastighetshöjd (s. 282) ut*
tryckes förlusthöjden



(3)

där £ är en koefficient, som måste bestäm*
mas experimentellt, då den är beroende
av ofta icke mätbara störningar. För nu*
meriska överslagsberäkningar se nomo*
grammet fig. 1/13 s. 287.

Vid flera slags förluster i samma led*
ning måste koefficienterna var för sig be*
stämmas

hf=Tg*

(3a)

Strömningen i ledningar är vanligen
turbolent om icke hastigheten är mycket
låg eller kinematiska viskositeten mycket
hög. För t. ex. vatten vid 20° C, som
strömmar genom en 8 cm ledning, inträf*
far det kritiska värdet på reynolds tal re*
dan vid en teoretisk hastighet av 0,029 m/s,
men för en viss minralolja (av 10° E
vid 50° C) under samma betingelser ej
förrän vid hastigheten 1,2 m/s.

Motstånd vid inströmning i en rörledning.

(fig. 1/9). Vid inströmning i röret upp*
står en mycket stor hastighetsökning
vid kärlets kanter, som förorsakar energi*
förlust. Förlusthöjden är då enligt (3)
hf = £tv2/2g, där är starkt beroende på
konstruktionen av utloppsöppningen (jfr
»sektionsförändring» s. 286 och »utström*
ning» s. 289). För att minska förlusten
bör övergången i röret göras mjukt av*
rundad ty vid skarpa kanter är tt = 0,5,
och vid avrundade så lågt som 0,os à 0,oi.
Om röret sticker in i behållaren hålla sig
värdena mellan 0,56 och 3,o.

Motstånd genom friktion. Friktionen mel*
lan vätska och en fast kropp är oberoende
av trycket men däremot i hög grad be*

—* Hf
-23 ’

■ V

Fig. 1/9. Inströmning i rörledning.

ALLMÄNNA DELEN

235
