Materialens hållfasthetsegenskaper

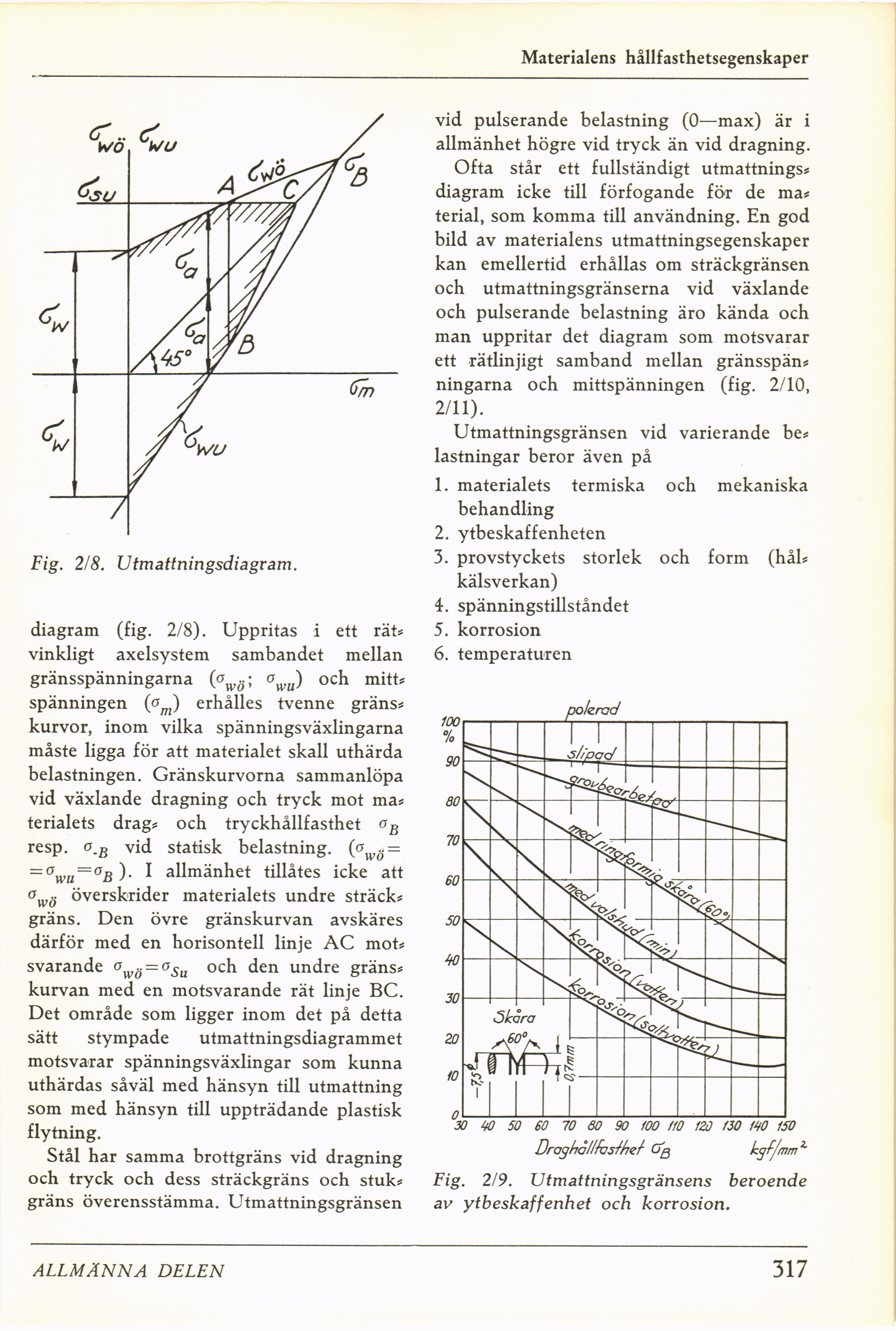

Fig. 2/8. Utmattningsdiagram.
diagram (fig. 2/8). Uppritas i ett rät?
vinkligt axelsystem sambandet mellan
gränsspänningarna ipWQ; °wu) och mitt?
spänningen (øm) erhålles tvenne gräns?
kurvor, inom vilka spänningsväxlingarna
måste ligga för att materialet skall uthärda
belastningen. Gränskurvorna sammanlöpa
vid växlande dragning och tryck mot ma?
terialets drag? och tryckhållfasthet oB
resp. o_B vid statisk belastning. (Øwö =
— °wuz=°b)- I allmänhet tillåtes icke att
owö överskrider materialets undre sträck?
gräns. Den övre gränskurvan avskäres
därför med en horisontell linje AC mot?
svarande o g = oSu och den undre gräns?
kurvan med en motsvarande rät linje BC.
Det område som ligger inom det på detta
sätt stympade utmattningsdiagrammet
motsvarar spänningsväxlingar som kunna
uthärdas såväl med hänsyn till utmattning
som med hänsyn till uppträdande plastisk
flytning.
Stål har samma brottgräns vid dragning
och tryck och dess sträckgräns och stuk?
gräns överensstämma. Utmattningsgränsen
vid pulserande belastning (0—max) är i
allmänhet högre vid tryck än vid dragning.
Ofta står ett fullständigt utmattnings?
diagram icke till förfogande för de ma?
terial, som komma till användning. En god
bild av materialens utmattningsegenskaper
kan emellertid erhållas om sträckgränsen
och utmattningsgränserna vid växlande
och pulserande belastning äro kända och
man uppritar det diagram som motsvarar
ett rätlinjigt samband mellan gränsspän?
ningarna och mittspänningen (fig. 2/10,
2/11).
Utmattningsgränsen vid varierande be?
lastningar beror även på
1. materialets termiska och mekaniska
behandling
2. ytbeskaffenheten
3. provstyckets storlek och form (hål?
kälsverkan)
i. spänningstillståndet
5. korrosion
6. temperaturen
Fig. 2/9. Utmattningsgränsens beroende
av ytbeskaffenhet och korrosion.
ALLMÄNNA DELEN
317
