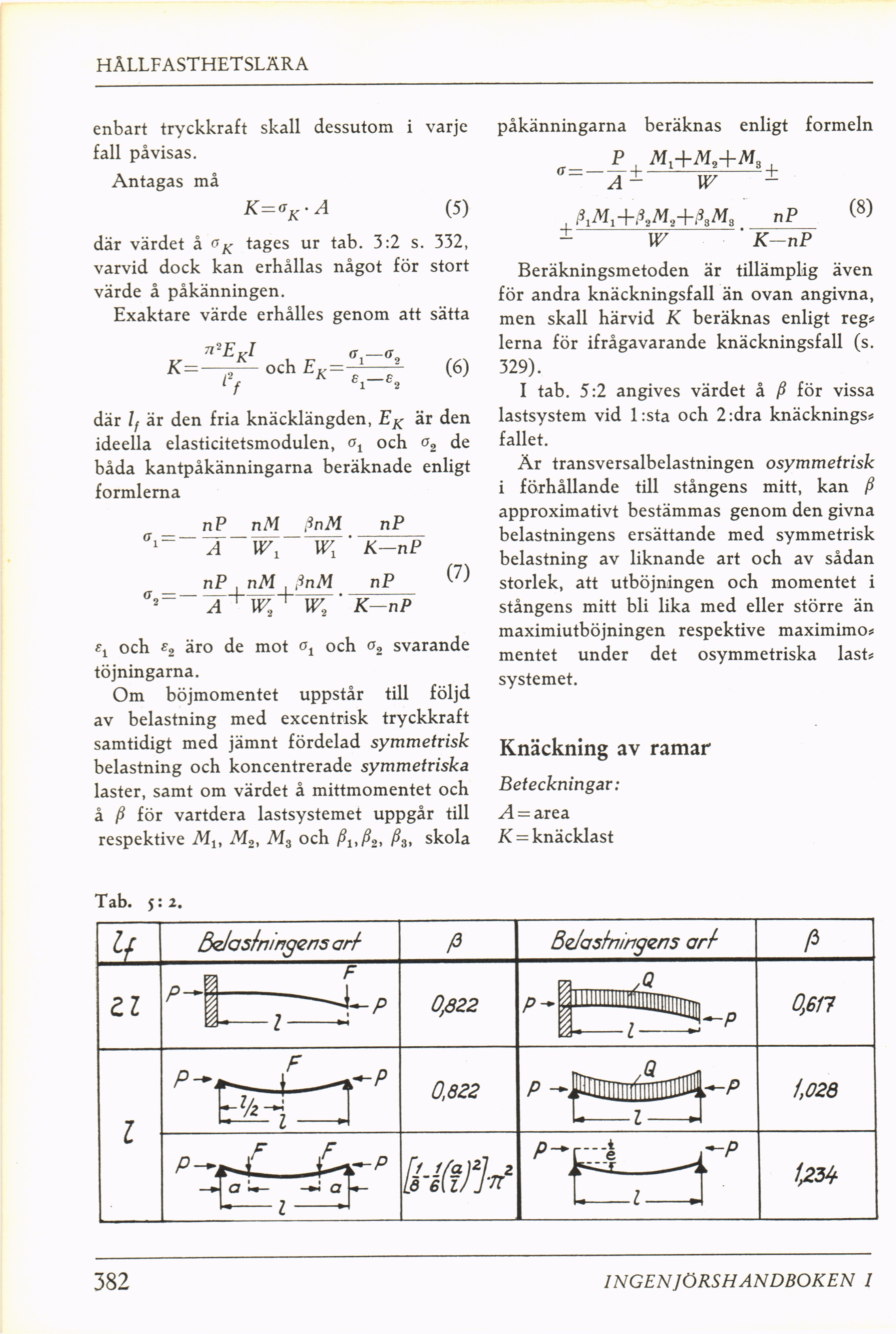

HÅLLFASTHETSLÄRA
enbart tryckkraft skall dessutom i varje
fall påvisas.
Antagas må
K=ok-A (5)
där värdet å oK tages ur tab. 3:2 s. 332,
varvid dock kan erhållas något för stort
värde å påkänningen.
Exaktare värde erhålles genom att sätta
ti2EKl a —a
(6)
t f fcl 2
där lf är den fria knäcklängden, EK är den
ideella elasticitetsmodulen, ot och o2 de
båda kantpåkänningarna beräknade enligt
formlerna
nP nM ßnM nP
A Wx Wy ’ K—nP
nP nM ßnM nP
ff3_ A + W% ’ K-nP
och s2 äro de mot ot och o2 svarande
töjningarna.
Om böjmomentet uppstår till följd
av belastning med excentrisk tryckkraft
samtidigt med jämnt fördelad symmetrisk
belastning och koncentrerade symmetriska
laster, samt om värdet å mittmomentet och
å ß för vartdera lastsystemet uppgår till
respektive Mu M2, Ms och ßuß2, ß3, skola
Tab. j: i.
påkänningarna beräknas enligt formeln
P Mx+M*+M,
A W -
JA+^+P, nP (8)
31 W K—nP
Beräkningsmetoden är tillämplig även
för andra knäckningsfall än ovan angivna,
men skall härvid K beräknas enligt reg*
lerna för ifrågavarande knäckningsfall (s.
329).
I tab. 5:2 angives värdet å ß för vissa
lastsystem vid l:sta och 2:dra knäcknings*
fallet.
Är transversalbelastningen osymmetrisk
i förhållande till stångens mitt, kan ß
approximativt bestämmas genom den givna
belastningens ersättande med symmetrisk
belastning av liknande art och av sådan
storlek, att utböjningen och momentet i
stångens mitt bli lika med eller större än
maximiutböjningen respektive maximimo*
mentet under det osymmetriska last*
systemet.
Knackning av ramar
Beteckningar:
A = area
K = knäcklast
382
