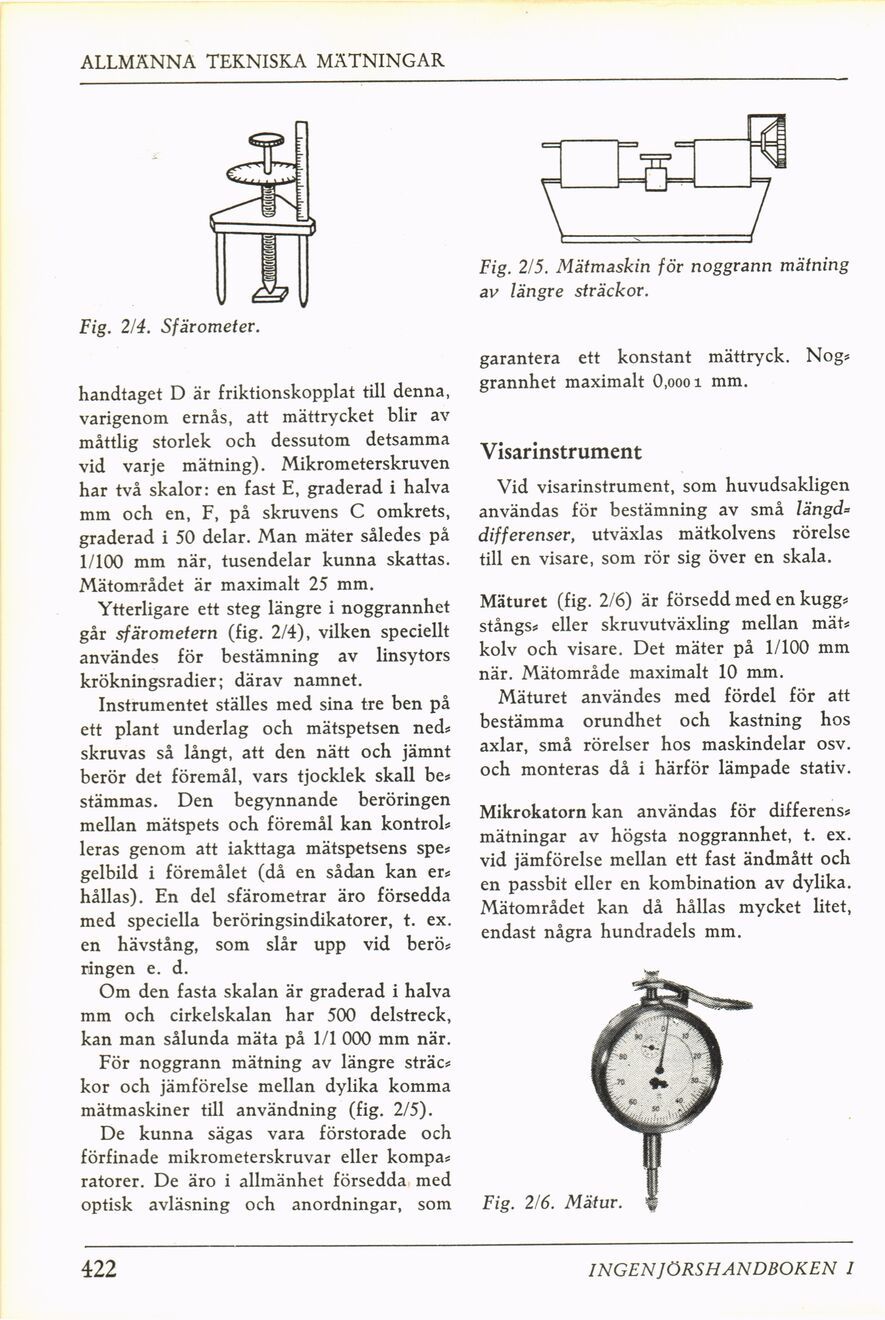

ALLMÄNNA TEKNISKA MÄTNINGAR
Fig. 2/4. Sfärometer.
handtaget D är friktionskopplat till denna,
varigenom ernås, att mättrycket blir av
måttlig storlek och dessutom detsamma
vid varje mätning). Mikrometerskruven
har två skalor: en fast E, graderad i halva
mm och en, F, på skruvens C omkrets,
graderad i 50 delar. Man mäter således på
1/100 mm när, tusendelar kunna skattas.
Mätområdet är maximalt 25 mm.
Ytterligare ett steg längre i noggrannhet
går sfärometern (fig. 2/4), vilken speciellt
användes för bestämning av linsytors
krökningsradien därav namnet.
Instrumentet ställes med sina tre ben på
ett plant underlag och mätspetsen ned*
skruvas så långt, att den nätt och jämnt
berör det föremål, vars tjocklek skall be*
stämmas. Den begynnande beröringen
mellan mätspets och föremål kan kontrol*
leras genom att iakttaga mätspetsens spe*
gelbild i föremålet (då en sådan kan er*
hållas). En del sfärometrar äro försedda
med speciella beröringsindikatorer, t. ex.
en hävstång, som slår upp vid berö*
ringen e. d.
Om den fasta skalan är graderad i halva
mm och cirkelskalan har 500 delstreck,
kan man sålunda mäta på 1/1 000 mm när.
För noggrann mätning av längre sträc*
kor och jämförelse mellan dylika komma
mätmaskiner till användning (fig. 2/5).
De kunna sägas vara förstorade och
förfinade mikrometerskruvar eller kompa*
ratorer. De äro i allmänhet försedda med
optisk avläsning och anordningar, som
Fig. 2/5. Mätmaskin för noggrann mätning
av längre sträckor.
garantera ett konstant mättryck. Nog*
grannhet maximalt 0,oooi mm.
Visarinstrument
Vid visarinstrument, som huvudsakligen
användas för bestämning av små längd=
differenser, utväxlas mätkolvens rörelse
till en visare, som rör sig över en skala.
Mäturet (fig. 2/6) är försedd med en kugg*
stångs* eller skruvutväxling mellan mät*
kolv och visare. Det mäter på 1/100 mm
när. Mätområde maximalt 10 mm.
Mäturet användes med fördel för att
bestämma orundhet och kastning hos
axlar, små rörelser hos maskindelar osv.
och monteras då i härför lämpade stativ.
Mikrokatorn kan användas för differens*
mätningar av högsta noggrannhet, t. ex.
vid jämförelse mellan ett fast ändmått och
en passbit eller en kombination av dylika.
Mätområdet kan då hållas mycket litet,
endast några hundradels mm.
422
Fig. 2/6. Mätur.
