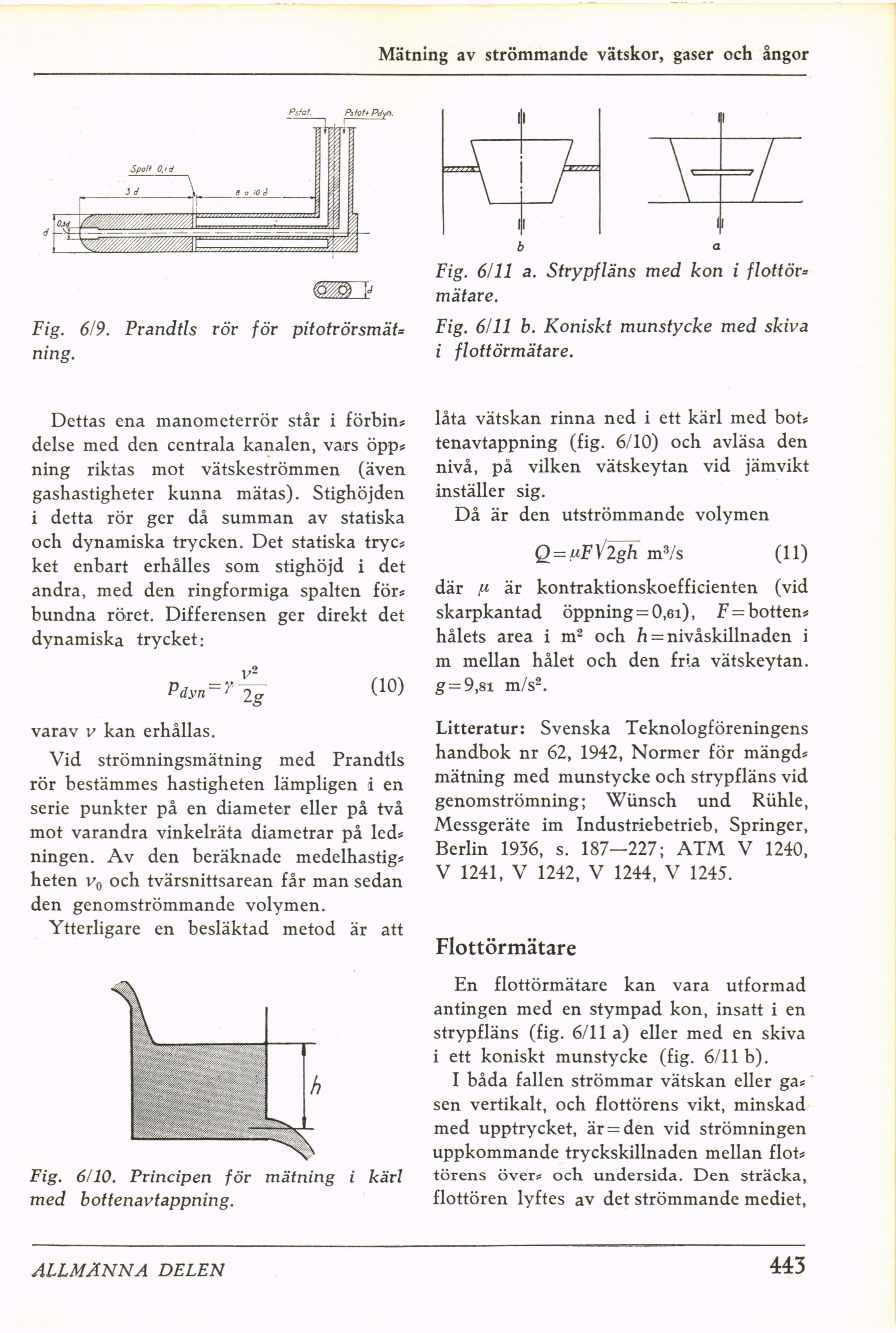

Mätning av strömmande vätskor, gaser och ångor
Fig. 6/9. Prandtls rör för pitotrörsmäU
ning.
Dettas ena manometerrör står i förbin*
delse med den centrala kanalen, vars öpp*
ning riktas mot vätskeströmmen (även
gashastigheter kunna mätas). Stighöjden
i detta rör ger då summan av statiska
och dynamiska trycken. Det statiska try c*
ket enbart erhålles som stighöjd i det
andra, med den ringformiga spalten för*
bundna röret. Differensen ger direkt det
dynamiska trycket:
Pdyn = r
2g
(10)
varav v kan erhållas.
Vid strömningsmätning med Prandtls
rör bestämmes hastigheten lämpligen i en
serie punkter på en diameter eller på två
mot varandra vinkelräta diametrar på led*
ningen. Av den beräknade medelhastig*
heten v0 och tvärsnittsarean får man sedan
den genomströmmande volymen.
Ytterligare en besläktad metod är att
Fig. 6/10. Principen för mätning i kärl
med bottenavtappning.
Fig. 6/11 a. Strypfläns med kon i flottör=
mätare.
Fig. 6/11 b. Koniskt munstycke med skiva
i flottörmätare.
låta vätskan rinna ned i ett kärl med bot*
tenavtappning (fig. 6/10) och avläsa den
nivå, på vilken vätskeytan vid jämvikt
inställer sig.
Då är den utströmmande volymen
Q = uF\/2gh m3/s
(ID
där p är kontraktionskoefficienten (vid
skarpkantad öppning = 0,6i), F = botten*
hålets area i m2 och h = nivåskillnaden i
m mellan hålet och den fria vätskeytan,
g = 9,81 m/s2.
Litteratur: Svenska Teknologföreningens
handbok nr 62, 1942, Normer för mängd*
mätning med munstycke och strypfläns vid
genomströmning; Wünsch und Rühle,
Messgeräte im Industriebetrieb, Springer,
Berlin 1936, s. 187—227; ATM V 1240,
V 1241, V 1242, V 1244, V 1245.
Flottörmätare
En flottörmätare kan vara utformad
antingen med en stympad kon, insatt i en
strypfläns (fig. 6/11 a) eller med en skiva
i ett koniskt munstycke (fig. 6/11 b).
I båda fallen strömmar vätskan eller ga*
sen vertikalt, och flottörens vikt, minskad
med upptrycket, är = den vid strömningen
uppkommande tryckskillnaden mellan flot*
törens över* och undersida. Den sträcka,
flottören lyftes av det strömmande mediet,
ALLMÄNNA DELEN
443
