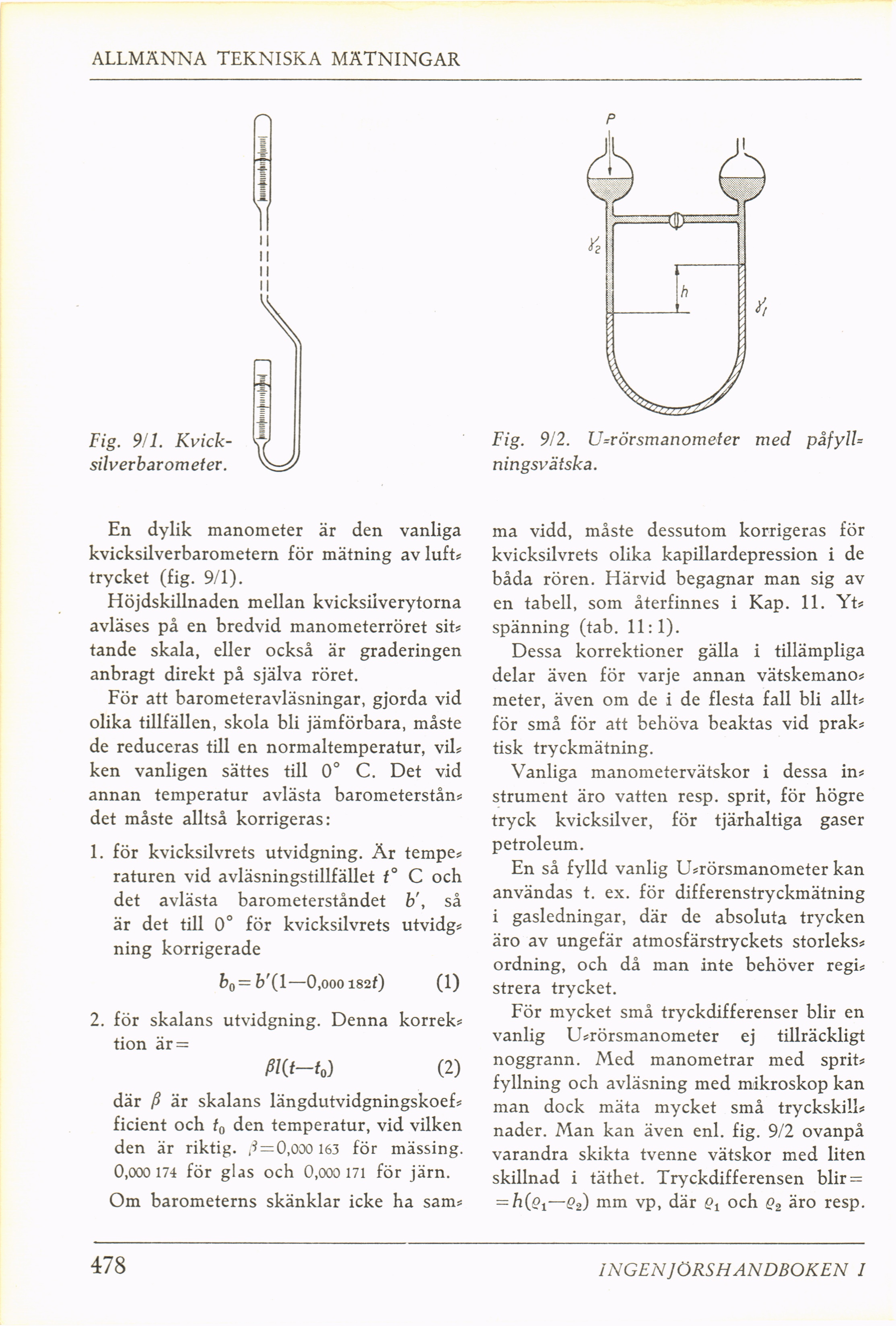

ALLMÄNNA TEKNISKA MÄTNINGAR
Fig. 9/1.
Kvicksilverbarometer
Fig. 9/2. U=rörsmanometer med påfylU
ningsvätska.
En dylik manometer är den vanliga
kvicksilverbarometern för mätning av luft*
trycket (fig. 9/1).
Höjdskillnaden mellan kvicksilverytorna
avläses på en bredvid manometerröret sit*
tände skala, eller också är graderingen
anbragt direkt på själva röret.
För att barometeravläsningar, gjorda vid
olika tillfällen, skola bli jämförbara, måste
de reduceras till en normaltemperatur, vil*
ken vanligen sättes till 0° C. Det vid
annan temperatur avlästa barometerstån*
det måste alltså korrigeras:
1. för kvicksilvrets utvidgning. Är tempe*
raturen vid avläsningstillfället t° C och
det avlästa barometerståndet b’, så
är det till 0° för kvicksilvrets utvidg*
ning korrigerade
b0 = fc’(l~’0,000 182f)
(1)
2. för skalans utvidgning. Denna korrek*
tion är =
ßKt-u) (2)
där ß är skalans längdutvidgningskoef*
ficient och t0 den temperatur, vid vilken
den är riktig. ß=0,000 163 för mässing.
0,ooo 174 för glas och 0,ooo 171 för järn.
Om barometerns skänklar icke ha sam*
ma vidd, måste dessutom korrigeras för
kvicksilvrets olika kapillardepression i de
båda rören. Härvid begagnar man sig av
en tabell, som återfinnes i Kap. 11. Yt*
spänning (tab. 11:1).
Dessa korrektioner gälla i tillämpliga
delar även för varje annan vätskemano*
meter, även om de i de flesta fall bli allt*
för små för att behöva beaktas vid prak*
tisk tryckmätning.
Vanliga manometervätskor i dessa in*
strument äro vatten resp. sprit, för högre
tryck kvicksilver, för tjärhaltiga gaser
petroleum.
En så fylld vanlig U*rörsmanometer kan
användas t. ex. för differenstryckmätning
i gasledningar, där de absoluta trycken
äro av ungefär atmosfärstryckets storleks*
ordning, och då man inte behöver regi*
strera trycket.
För mycket små tryckdifferenser blir en
vanlig U*rörsmanometer ej tillräckligt
noggrann. Med manometrar med sprit*
fyllning och avläsning med mikroskop kan
man dock mäta mycket små tryckskill*
nåder. Man kan även enl. fig. 9/2 ovanpå
varandra skikta tvenne vätskor med liten
skillnad i täthet. Tryckdifferensen blir =
= h(6i—£2) mm vp, där och q2 äro resp.
478
INGEN 1ÖRSHANDBOKEN I
