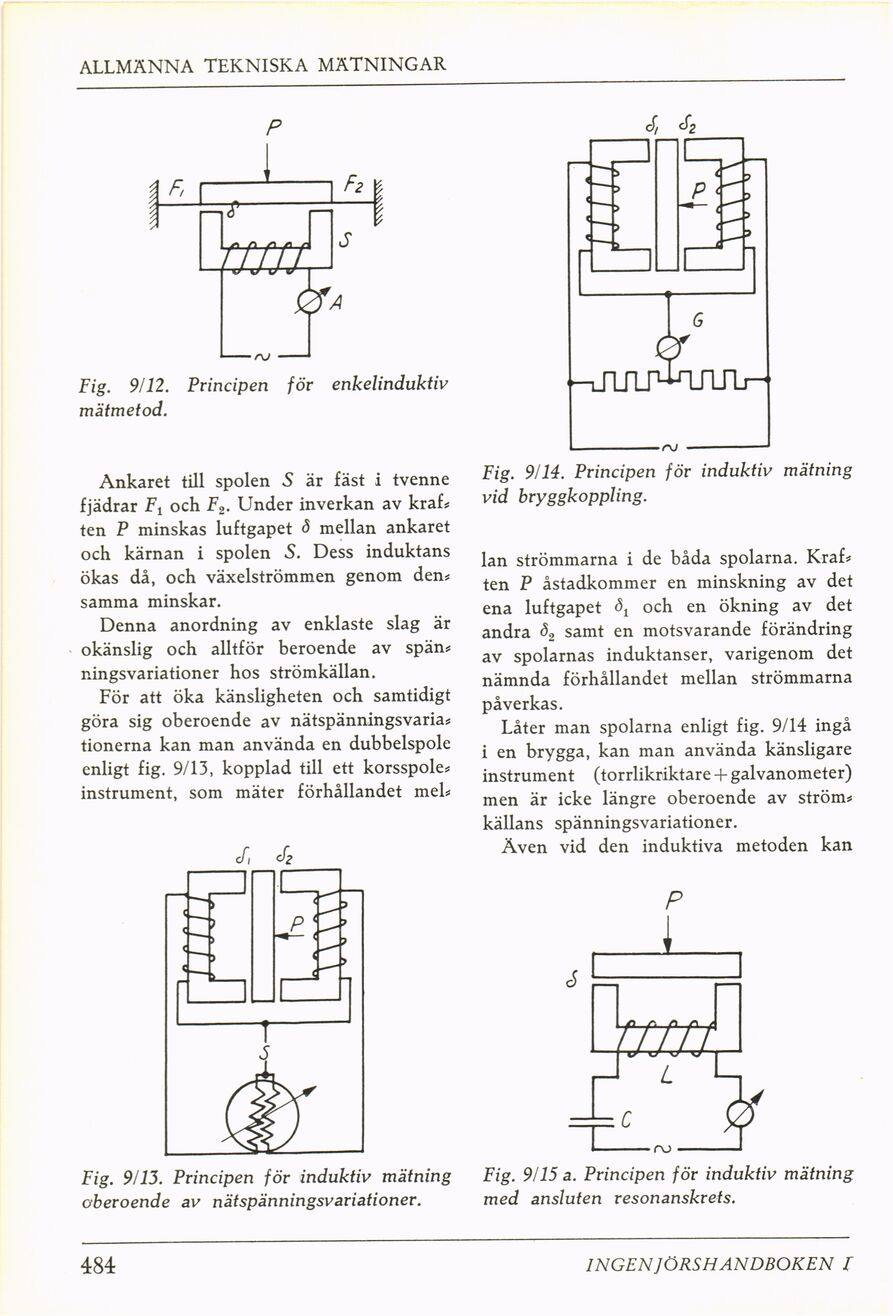

ALLMÄNNA TEKNISKA MÄTNINGAR
Fig. 9/12. Principen för enkelinduktiv
mätmetod.
Ankaret till spolen 5 är fäst i tvenne
fjädrar och F2. Under inverkan av kraf?
ten P minskas luftgapet <5 mellan ankaret
och kärnan i spolen 5. Dess induktans
ökas då, och växelströmmen genom den?
samma minskar.
Denna anordning av enklaste slag är
okänslig och alltför beroende av spän?
ningsvariationer hos strömkällan.
För att öka känsligheten och samtidigt
göra sig oberoende av nätspänningsvaria?
tionerna kan man använda en dubbelspole
enligt fig. 9/13, kopplad till ett korsspole?
instrument, som mäter förhållandet mel?
Fig. 9/13. Principen för induktiv mätning
oberoende av nätspänningsvariationer.
Fig. 9/14. Principen för induktiv mätning
vid bryggkoppling.
lan strömmarna i de båda spolarna. Kraf?
ten P åstadkommer en minskning av det
ena luftgapet <5t och en ökning av det
andra <52 samt en motsvarande förändring
av spolarnas induktanser, varigenom det
nämnda förhållandet mellan strömmarna
påverkas.
Låter man spolarna enligt fig. 9/14 ingå
i en brygga, kan man använda känsligare
instrument (torrlikriktare + galvanometer)
men är icke längre oberoende av ström?
källans spänningsvariationer.
Även vid den induktiva metoden kan
Fig. 9/15 a. Principen för induktiv mätning
med ansluten resonanskrets.
484
INGEN 1ÖRSHANDBOKEN I
