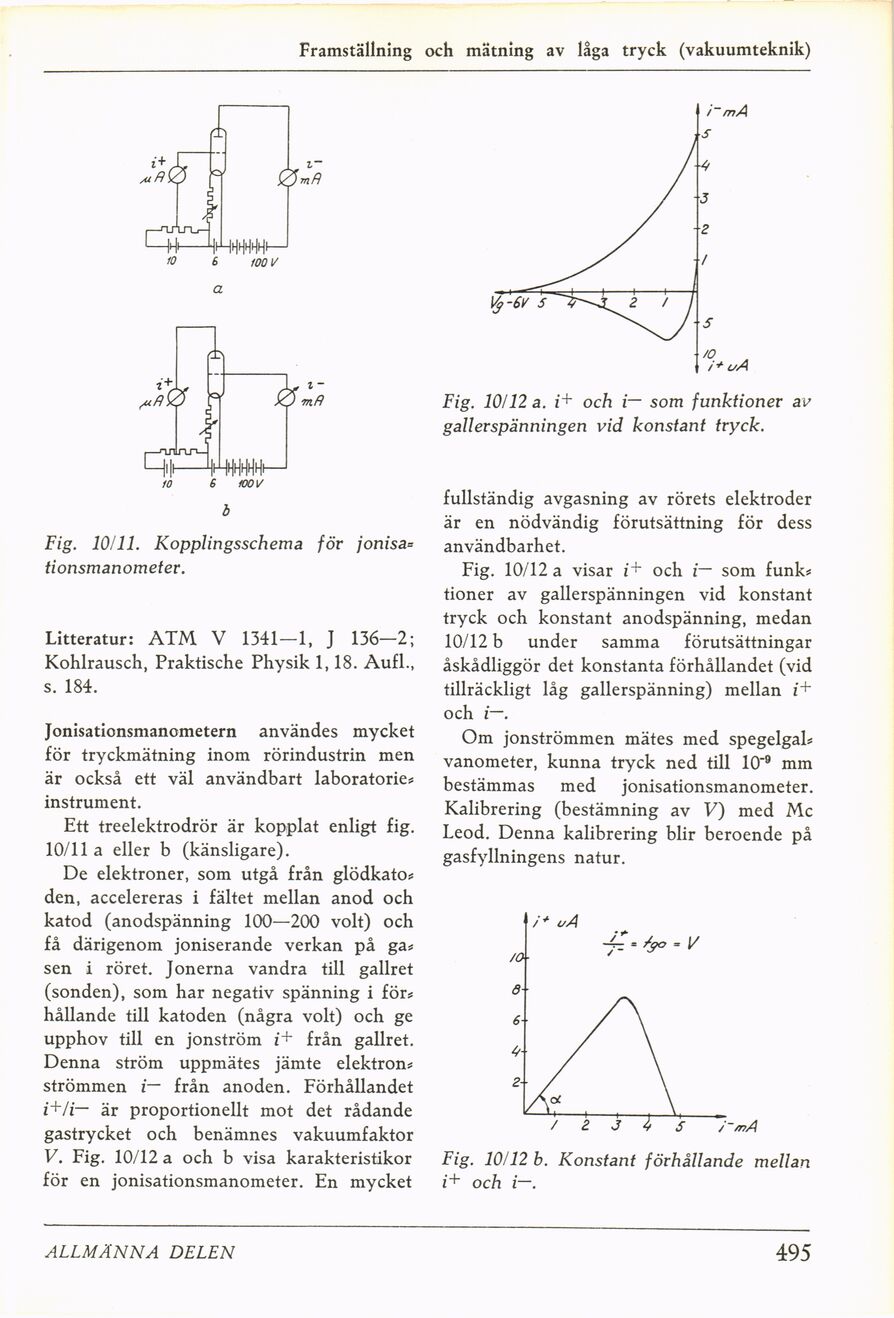

Framställning och mätning av låga tryck (vakuumteknik)
Fig. 10/11. Kopplingsschema för jonisa=
iionsmanometer.
Litteratur: ATM V 1341—1, J 136—2;
Kohlrausch, Praktische Physik 1,18. Aufl.,
s. 184.
Jonisationsmancmetern användes mycket
för tryckmätning inom rörindustrin men
är också ett väl användbart laboratorier
instrument.
Ett treelektrodrör är kopplat enligt fig.
10/11 a eller b (känsligare).
De elektroner, som utgå från glödkato*
den, accelereras i fältet mellan anod och
katod (anodspänning 100—200 voit) och
få därigenom joniserande verkan på ga*
sen i röret. Jonerna vandra till gallret
(sonden), som har negativ spänning i för*
hållande till katoden (några voit) och ge
upphov till en jonström i+ från gallret.
Denna ström uppmätes jämte elektron*
strömmen i~ från anoden. Förhållandet
i+/i~ är proportionellt mot det rådande
gastrycket och benämnes vakuumfaktor
V. Fig. 10/12 a och b visa karakteristikor
för en jonisationsmanometer. En mycket
Fig. 10/12 a. i+ och i~ som funktioner av
gallerspänningen vid konstant tryck.
fullständig avgasning av rörets elektroder
är en nödvändig förutsättning för dess
användbarhet.
Fig. 10/12 a visar i+ och i~ som funk*
tioner av gallerspänningen vid konstant
tryck och konstant anodspänning, medan
10/12 b under samma förutsättningar
åskådliggör det konstanta förhållandet (vid
tillräckligt låg gallerspänning) mellan i+
och
Om jonströmmen mätes med spegelgal*
vanometer, kunna tryck ned till 10"9 mm
bestämmas med jonisationsmanometer.
Kalibrering (bestämning av V) med Mc
Leod. Denna kalibrering blir beroende på
gasfyllningens natur.
Fig. 10/12 b. Konstant förhållande mellan
i+ och i~.
ALLMÄNNA DELEN
495
