VÄRME OCH FUKTIGHET

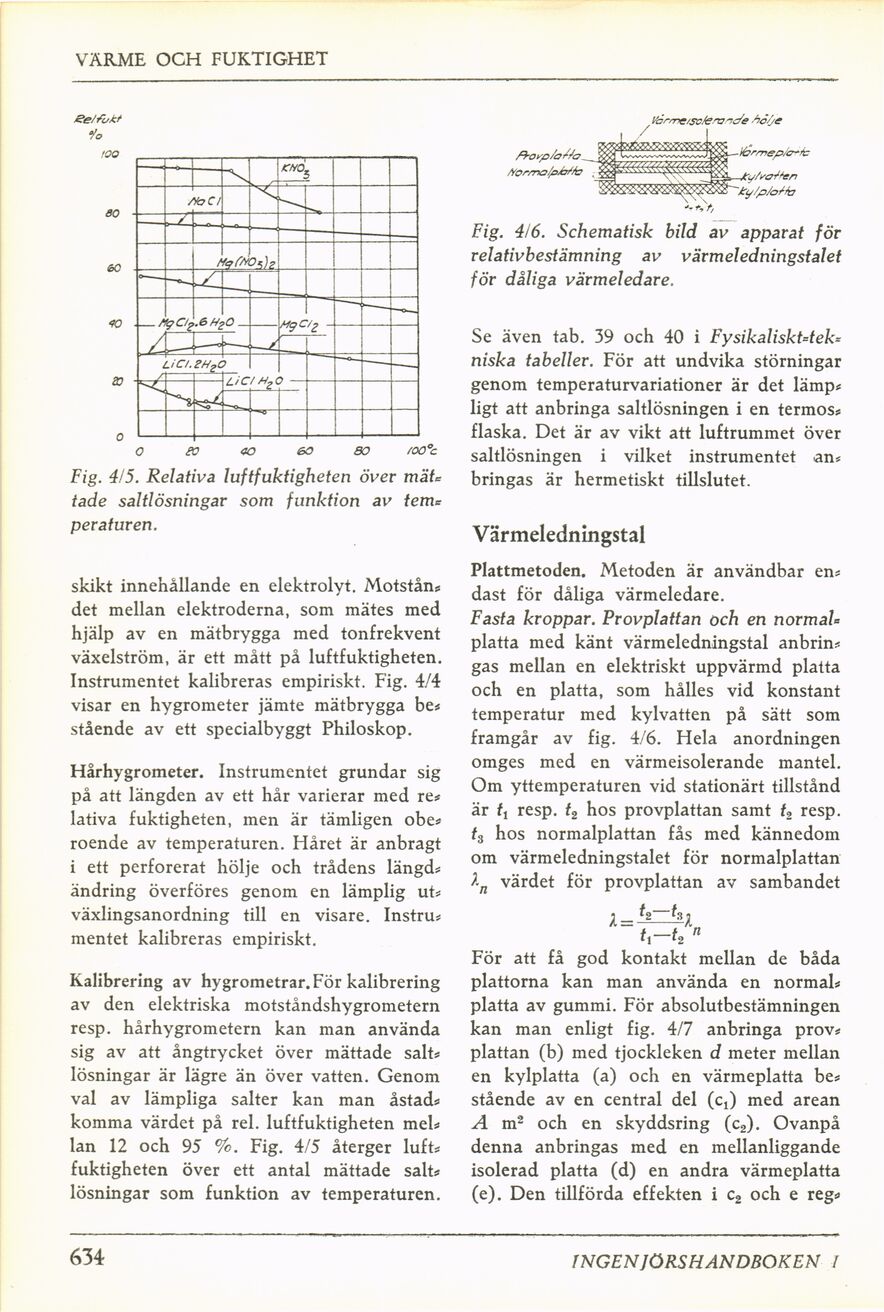

Fig. 4/5. Relativa luftfuktigheten över mät=
tade saltlösningar som funktion av tem=
peraturen.
skikt innehållande en elektrolyt. Motstån*
det mellan elektroderna, som mätes med
hjälp av en mätbrygga med tonfrekvent
växelström, är ett mått på luftfuktigheten.
Instrumentet kalibreras empiriskt. Fig. 4/4
visar en hygrometer jämte mätbrygga be*
stående av ett specialbyggt Philoskop.
Hårhygrometer. Instrumentet grundar sig
på att längden av ett hår varierar med re*
lativa fuktigheten, men är tämligen obe*
roende av temperaturen. Håret är anbragt
i ett perforerat hölje och trådens längd*
ändring överföres genom en lämplig ut*
växlingsanordning till en visare. Instru*
mentet kalibreras empiriskt.
Kalibrering av hygrometrar. För kalibrering
av den elektriska motståndshygrometern
resp. hårhygrometern kan man använda
sig av att ångtrycket över mättade salt*
lösningar är lägre än över vatten. Genom
val av lämpliga salter kan man åstad*
komma värdet på rel. luftfuktigheten mel*
lan 12 och 95 %. Fig. 4/5 återger luft*
fuktigheten över ett antal mättade salt*
lösningar som funktion av temperaturen.
Fig. 4/6. Schematisk bild av apparat för
relativbestämning av värmeledningstalet
för dåliga värmeledare.
Se även tab. 39 och 40 i FysikaliskUtek*
niska tabeller. För att undvika störningar
genom temperaturvariationer är det lämp*
ligt att anbringa saltlösningen i en termos*
flaska. Det är av vikt att luftrummet över
saltlösningen i vilket instrumentet an*
bringas är hermetiskt tillslutet.
Värmeledningstal
Plattmetoden. Metoden är användbar en*
däst för dåliga värmeledare.
Fasta kroppar. Provplattan och en normaU
platta med känt värmeledningstal anbrin*
gas mellan en elektriskt uppvärmd platta
och en platta, som hålles vid konstant
temperatur med kylvatten på sätt som
framgår av fig. 4/6. Hela anordningen
omges med en värmeisolerande mantel.
Om yttemperaturen vid stationärt tillstånd
är fj resp. t2 hos provplattan samt t, resp.
ts hos normalplattan fås med kännedom
om värmeledningstalet för normalplattan
ln värdet för provplattan av sambandet
För att få god kontakt mellan de båda
plattorna kan man använda en normal*
platta av gummi. För absolutbestämningen
kan man enligt fig. 4/7 anbringa prov*
plattan (b) med tjockleken d meter mellan
en kylplatta (a) och en värmeplatta be*
stående av en central del (ct) med arean
A m2 och en skyddsring (c2). Ovanpå
denna anbringas med en mellanliggande
isolerad platta (d) en andra värmeplatta
(e). Den tillförda effekten i c2 och e reg*
634
INGENJÖRS HANDBOK EN I
