Förstoringsinstr umen t

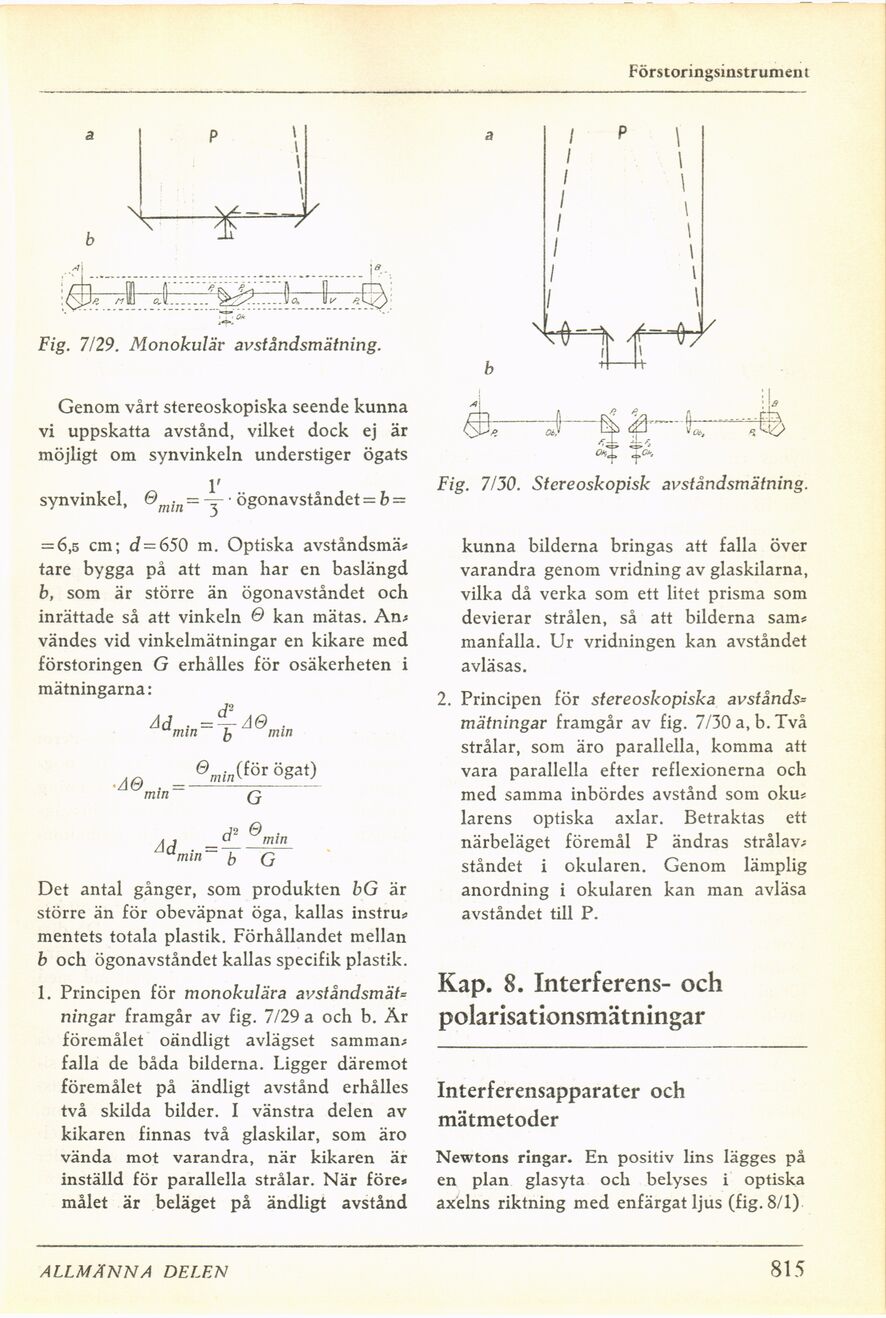

Fig. 7129. Monokuläv avståndsmätning.
Genom vårt stereoskopiska seende kunna
vi uppskatta avstånd, vilket dock ej är
möjligt om synvinkeln understiger ögats
1’
synvinkel, ®min = -y ’ ögonavståndet = b =
= 6,5 cm; d — 650 m. Optiska avståndsmä*
tare bygga på att man har en baslängd
b, som är större än ögonavståndet och
inrättade så att vinkeln & kan mätas. An*
vändes vid vinkelmätningar en kikare med
förstoringen G erhålles för osäkerheten i
mätningarna:
Ad ■ = .
min fo min
■AG . =
min
6min^öx ö§at)
tf @ •
Art — — mm
min ~ fr G
Det antal gånger, som produkten bG är
större än för obeväpnat öga, kallas instru*
mentets totala plastik. Förhållandet mellan
b och ögonavståndet kallas specifik plastik.
1. Principen för monokulära avståndsmäU
ningar framgår av fig. 7/29 a och b. Är
föremålet oändligt avlägset samman*
falla de båda bilderna. Ligger däremot
föremålet på ändligt avstånd erhålles
två skilda bilder. I vänstra delen av
kikaren finnas två glaskilar, som äro
vända mot varandra, när kikaren är
inställd för parallella strålar. När före*
målet är beläget på ändligt avstånd
Fig. 7/30. Stereoskopisk avståndsmätning.
kunna bilderna bringas att falla över
varandra genom vridning av glaskilarna,
vilka då verka som ett litet prisma som
devierar strålen, så att bilderna sam*
manfalla. Ur vridningen kan avståndet
avläsas.
2. Principen för stereoskopiska avstånds=
mätningar framgår av fig. 7/30 a, b. Två
strålar, som äro parallella, komma att
vara parallella efter reflexionerna och
med samma inbördes avstånd som oku*
lårens optiska axlar. Betraktas ett
närbeläget föremål P ändras strålav*
ståndet i okularen. Genom lämplig
anordning i okularen kan man avläsa
avståndet till P.
Kap. 8. Interferens- och
polarisationsmätningar
Interferensapparater och
mätmetoder
Newtons ringar. En positiv lins lägges på
en plan glasyta och belyses i optiska
axelns riktning med enfärgat ljus (fig. 8/1)
ALLMÄNNA DELEN
SO 815
