ALLMAN ELEKTROTEKNIK
och kan därför vid allmänna distributions*
nät endast tillåtas vid mindre maskiner.
De flesta kraftleverantörer föreskriva i
sina anslutningsvillkor effekten för de
största kortslutna trefasmotorer, vilka få
startas på detta sätt.
Startningen med primärt förkopplings*
motstånd kommer endast ifråga vid myc*
ket lätt start t. ex. av fläktar, då startmo*
mentet härvid blir mycket lågt.
Den vanligaste startmetoden är stator*
lindningens omkoppling medelst stjärn=
triangelkopplare. Starten sker härvid på så
sätt, att statorns lindning i själva start*
ögonblicket kopplas i Y för att därefter
under starten omkopplas till D. Genom
denna startmetod minskas strömmen till
en tredjedel av vad den skulle blivit vid
direkt tillslagning av den D*kopplade
lindningen. Då startmomentet minskas i
samma omfattning kunna startegenska*
pernå vid denna metod ej anses goda,
men metoden är mycket vanlig vid start
av mindre maskiner.
Startning med starttransformator, vilket
innebär, att spänningen på maskinen ned*
sättes vid starten, förekommer relativt
sällan och endast vid större kortslutna
maskiner.
En avsevärd förbättring av den kort*
slutna motorns startegenskaper kan er*
hållas genom att rotorn utföres med två
lindningar. Den ena lindningen utföres
härvid enklare och placeras nära rotorns
periferi medan den andra utföres grövre
och placeras längre in i rotorjärnet. Den
på så sätt erhållna rotorn benämnes en
dubbellindad rotor.
Under starten har rotorströmmen hög
frekvens. Detta gör, att strömstyrkan i
den inre grova lindningen, vilken på grund
av sin belägenhet har stor induktans, blir
liten, medan däremot strömmen i den
yttre finare lindningen, där induktansen
är liten, blir stor. Det blir sålunda i hu*
vudsak denna senare lindning med dess

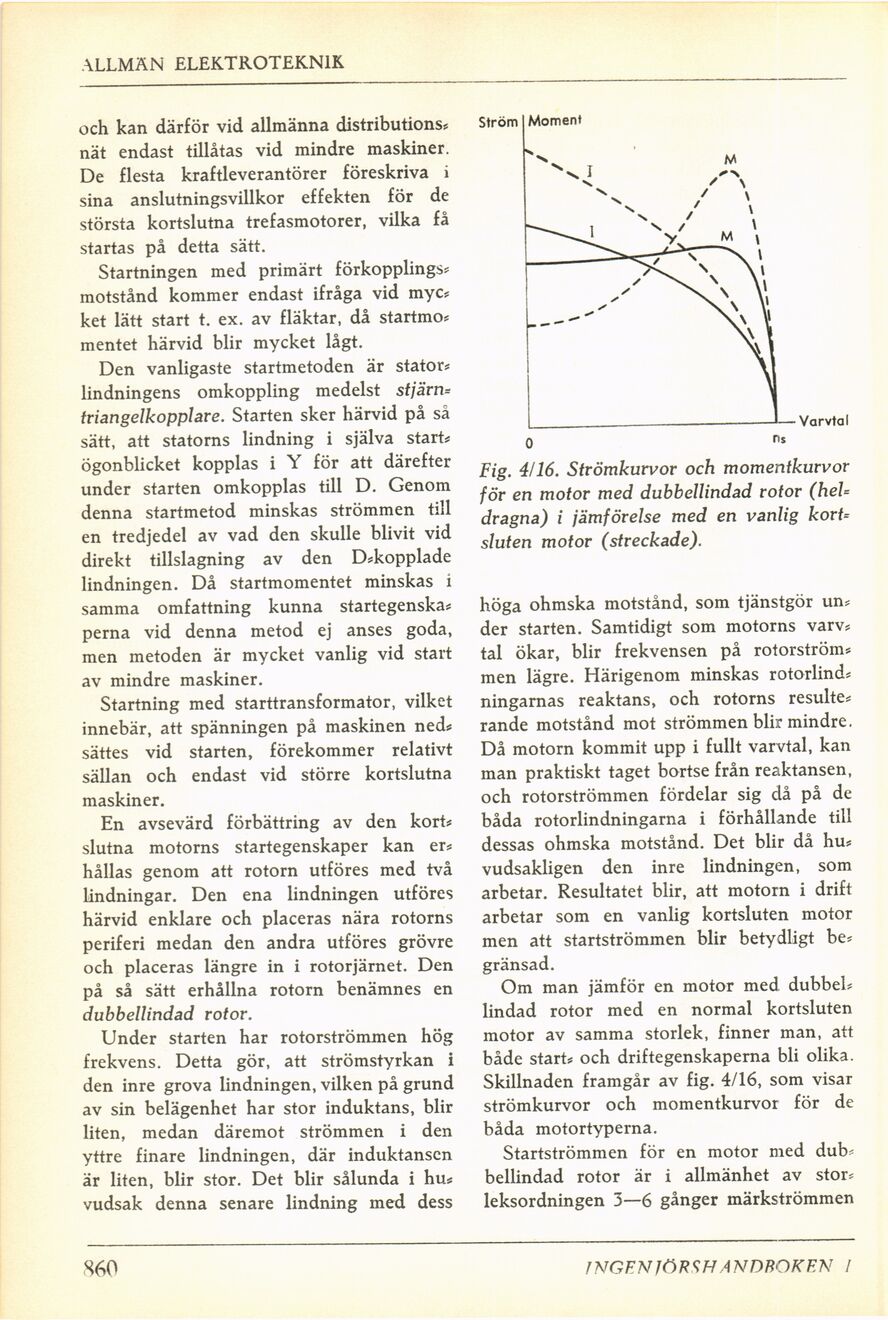

Fig. 4/16. Strömkurvor och momentkurvor
för en motor med dubbellindad rotor (heU
dragna) i jämförelse med en vanlig kort=
sluten motor (streckade).
höga ohmska motstånd, som tjänstgör un*
der starten. Samtidigt som motorns varv*
tal ökar, blir frekvensen på rotorström*
men lägre. Härigenom minskas rotorlind*
ningarnas reaktans, och rotorns resulte*
rande motstånd mot strömmen blir mindre.
Då motorn kommit upp i fullt varvtal, kan
man praktiskt taget bortse från reaktansen,
och rotorströmmen fördelar sig då på de
båda rotorlindningarna i förhållande till
dessas ohmska motstånd. Det blir då hu*
vudsakligen den inre lindningen, som
arbetar. Resultatet blir, att motorn i drift
arbetar som en vanlig kortsluten motor
men att startströmmen blir betydligt be*
gränsad.
Om man jämför en motor med dubbel*
lindad rotor med en normal kortsluten
motor av samma storlek, finner man, att
både start* och driftegenskaperna bli olika.
Skillnaden framgår av fig. 4/16, som visar
strömkurvor och momentkurvor för de
båda motortyperna.
Startströmmen för en motor med dub*
bellindad rotor är i allmänhet av stor*
leksordningen 3—6 gånger märkströmmen
860
