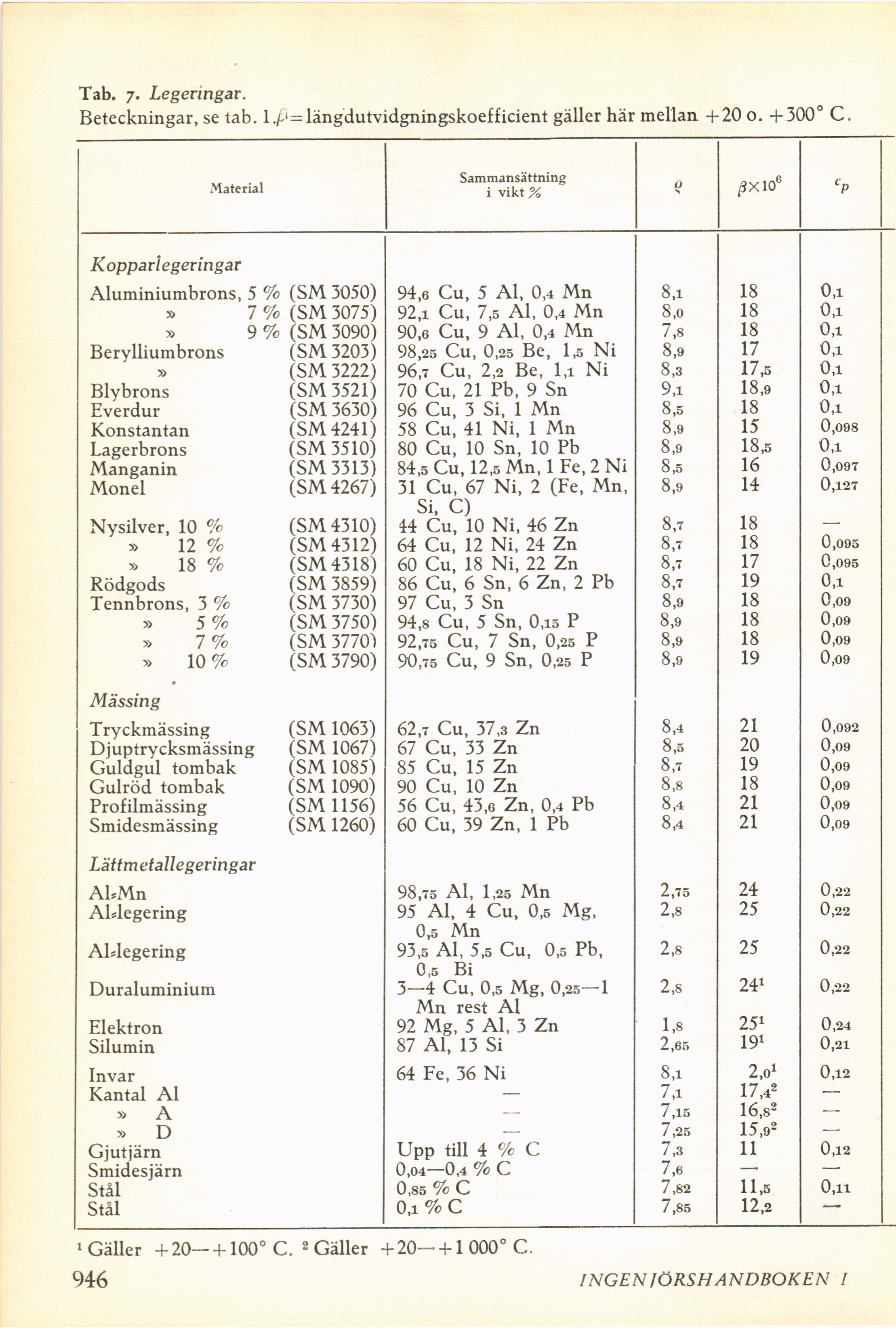

Tab. 7. Legeringar.
Beteckningar, se tab. L/^längdutvidgningskoefficient gäller här mellan +20 o. +300° C.
Material Sammansättning i vikt % 0 ßxio6 CP
Kopparlegeringar
Aluminiumbrons, 5 % (SM 3050) 94,6 Cu, 5 Al, 0,4 Mn 8,1 18 0,1
» 7 % (SM 3075) 92,i Cu, 7,5 Al, 0,4 Mn 8,0 18 0,1
» 9 % (SM 3090) 90,6 Cu, 9 Al, 0,4 Mn 7,8 18 0,i
Berylliumbrons (SM 3203) 98,25 Cu, 0,25 Be, Ni 8,9 17 0,i
» (SM 3222) 96,7 Cu, 2,2 Be, l,i Ni 8,3 17,5 0,i
Blybrons (SM 3521) 70 Cu, 21 Pb, 9 Sn 9,i 18,9 0,i
Everdur (SM 3630) 96 Cu, 3 Si, 1 Mn 8,5 18 0,i
Konstantan (SM 4241) 58 Cu, 41 Ni, 1 Mn 8,9 15 0,098
Lagerbrons (SM 3510) 80 Cu, 10 Sn, 10 Pb 8,9 18,5 0,1
Manganin (SM 3313) 84,5 Cu, 12,5 Mn, 1 Fe, 2 Ni 8,5 16 0,097
Monel (SM 4267) 31 Cu, 67 Ni, 2 (Fe, Mn, 8,9 14 0,127
Si, C)
Nysilver, 10 % (SM 4310) 44 Cu, 10 Ni, 46 Zn 8,7 18 —
» 12 % (SM 4312) 64 Cu, 12 Ni, 24 Zn 8,7 18 0,095
» 18 % (SM 4318) 60 Cu, 18 Ni, 22 Zn 8,7 17 0,095
Rödgods (SM 3859) 86 Cu, 6 Sn, 6 Zn, 2 Pb 8,7 19 0,1
Tennbrons, 3 % (SM 3730) 97 Cu, 3 Sn 8,9 18 0,09
» 5 % (SM 3750) 94,8 Cu, 5 Sn, 0,15 P 8,9 18 0,09
» 7% (SM 3770) 92,75 Cu, 7 Sn, 0,25 P 8,9 18 0,09
10 % (SM 3790) 90,75 Cu, 9 Sn, 0,25 P 8,9 19 0,09
Mässing
Tryckmässing (SM 1063) 62,7 Cu, 37,3 Zn 8,4 21 0,092
Djuptrycksmässing (SM 1067) 67 Cu, 33 Zn 8,5 20 0,09
Guldgul tombak (SM 1085) 85 Cu, 15 Zn 8,7 19 0,09
Gulröd tombak (SM 1090) 90 Cu, 10 Zn 8,8 18 0,09
Profilmässing (SM 1156) 56 Cu, 43,6 Zn, 0,4 Pb 8,4 21 0,09
Smidesmässing (SM 1260) 60 Cu, 39 Zn, 1 Pb 8,4 21 0,09
Lättmetallegeringar
ALMn 98,75 Al, 1,25 Mn 2,75 24 0,22
ALlegering 95 Al, 4 Cu, 0,5 Mg, 2,8 25 0,22
0,5 Mn
ALlegering 93,5 Al, 5,5 Cu, 0,5 Pb, 2,8 25 0,22
0,5 Bi
Duraluminium 3—4 Cu, 0,5 Mg, 0,25—1 2,8 241 0,22
Mn rest Al
Elektron 92 Mg, 5 Al, 3 Zn 1,8 251 0,24
Silumin 87 Al, 13 Si 2,65 191 0,21
Invar 64 Fe, 36 Ni 8,1 2,o1 0,12
Kantal Al — 7,1 17,42 —
» A — 7,15 16,82 —
» D — 7,25 15,92 —
Gjutjärn Upp till 4 % C 7,3 11 0,12
Smidesjärn 0,04—0,4 % C 7,6 — —
Stål 0,85 % C 7,82 11,5 0,11
Stål 0,1 % c 7,85 12,2 —
1 Gäller +20—+ 100° C. 2 Gäller +20—+ 1 000° C.
946 INGENJÖRSHANDBOKEN I
