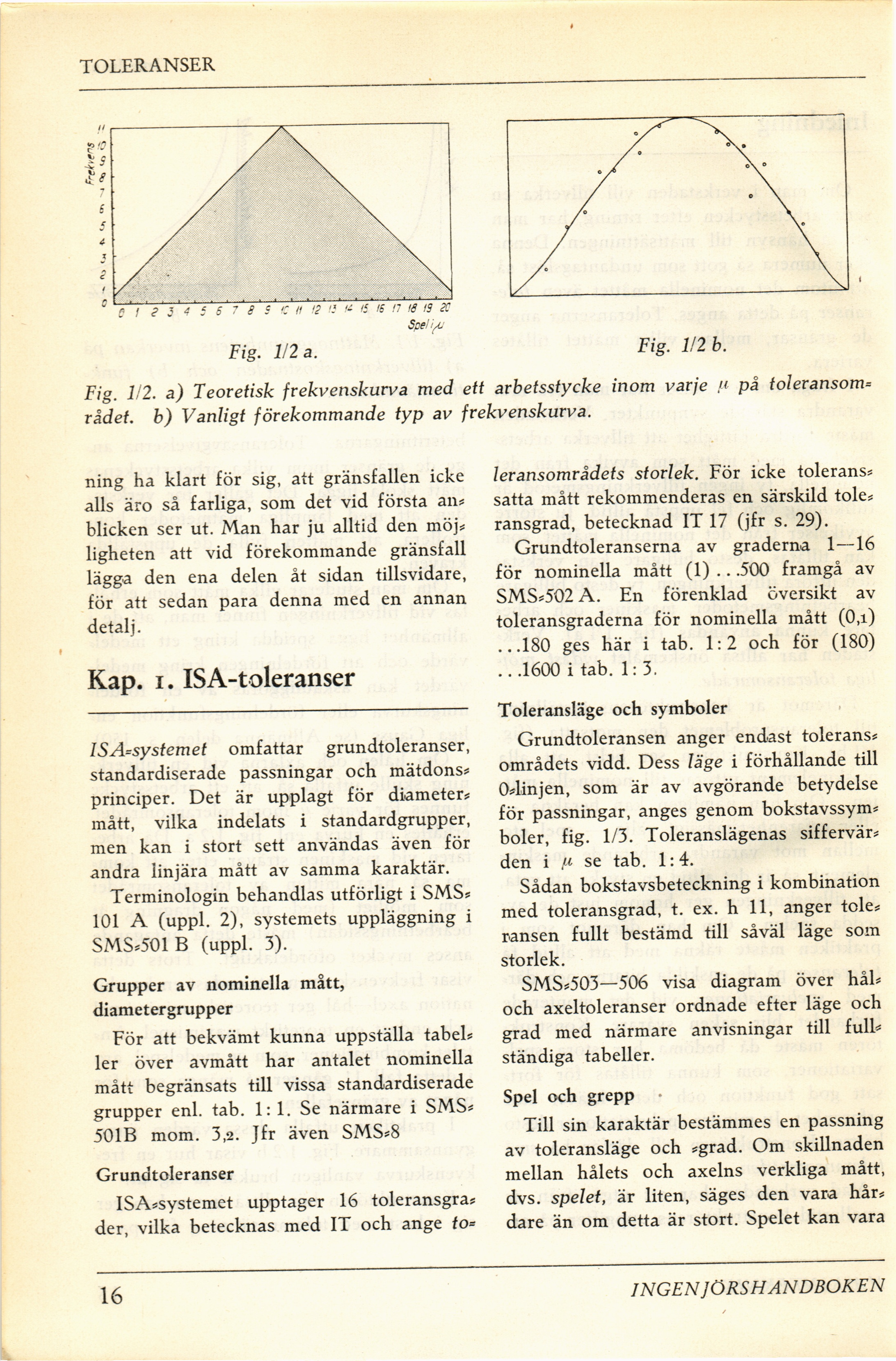

Fig. 1/2 a.

Fig. 1/2 b.

Fig. 1/2. a) Teoretisk frekvenskurva med ett arbetsstycke inom varje μ på
toleransområdet. b) Vanligt förekommande typ av frekvenskurva.

passning ha klart för sig, att gränsfallen icke
alls äro så farliga, som det vid första
anblicken ser ut. Man har ju alltid den
möjligheten att vid förekommande gränsfall
lägga den ena delen åt sidan tillsvidare,
för att sedan para denna med en annan
detalj.

Kap. I. ISA-toleranser

ISA-systemet omfattar grundtoleranser,
standardiserade passningar och
mätdonsprinciper. Det är upplagt för
diametermått, vilka indelats i standardgrupper,
men kan i stort sett användas även för
andra linjära mått av samma karaktär.

Terminologin behandlas utförligt i
SMS-101 A (uppl. 2), systemets uppläggning i
SMS-501 B (uppl. 3).

Grupper av nominella mått,
diametergrupper

För att bekvämt kunna uppställa
tabeller över avmått har antalet nominella
mått begränsats till vissa standardiserade
grupper enl. tab. 1:1. Se närmare i
SMS-501B mom. 3,2. Jfr även SMS-8

Grundtoleranser

ISA-systemet upptager 16
toleransgrader, vilka betecknas med IT och ange
toleransområdets storlek. För icke
toleranssatta mått rekommenderas en särskild
toleransgrad, betecknad IT 17 (jfr s. 29).

Grundtoleranserna av graderna 1—16
för nominella mått (1) ...500 framgå av
SMS-502 A. En förenklad översikt av
toleransgraderna för nominella mått (0,1)
...180 ges här i tab. 1:2 och för (180)
...1600 i tab. 1:3.

Toleransläge och symboler

Grundtoleransen anger endast
toleransområdets vidd. Dess läge i förhållande till
0-linjen, som är av avgörande betydelse
för passningar, anges genom
bokstavssymboler, fig. 1/3. Toleranslägenas
siffervärden i μ se tab. 1:4.

Sådan bokstavsbeteckning i kombination
med toleransgrad, t. ex. h 11, anger
toleransen fullt bestämd till såväl läge som
storlek.

SMS-503—506 visa diagram över
håloch axeltoleranser ordnade efter läge och
grad med närmare anvisningar till
fullständiga tabeller.

Spel och grepp

Till sin karaktär bestämmes en passning
av toleransläge och -grad. Om skillnaden
mellan hålets och axelns verkliga mått,
dvs. spelet, är liten, säges den vara
hårdare än om detta är stort. Spelet kan vara
