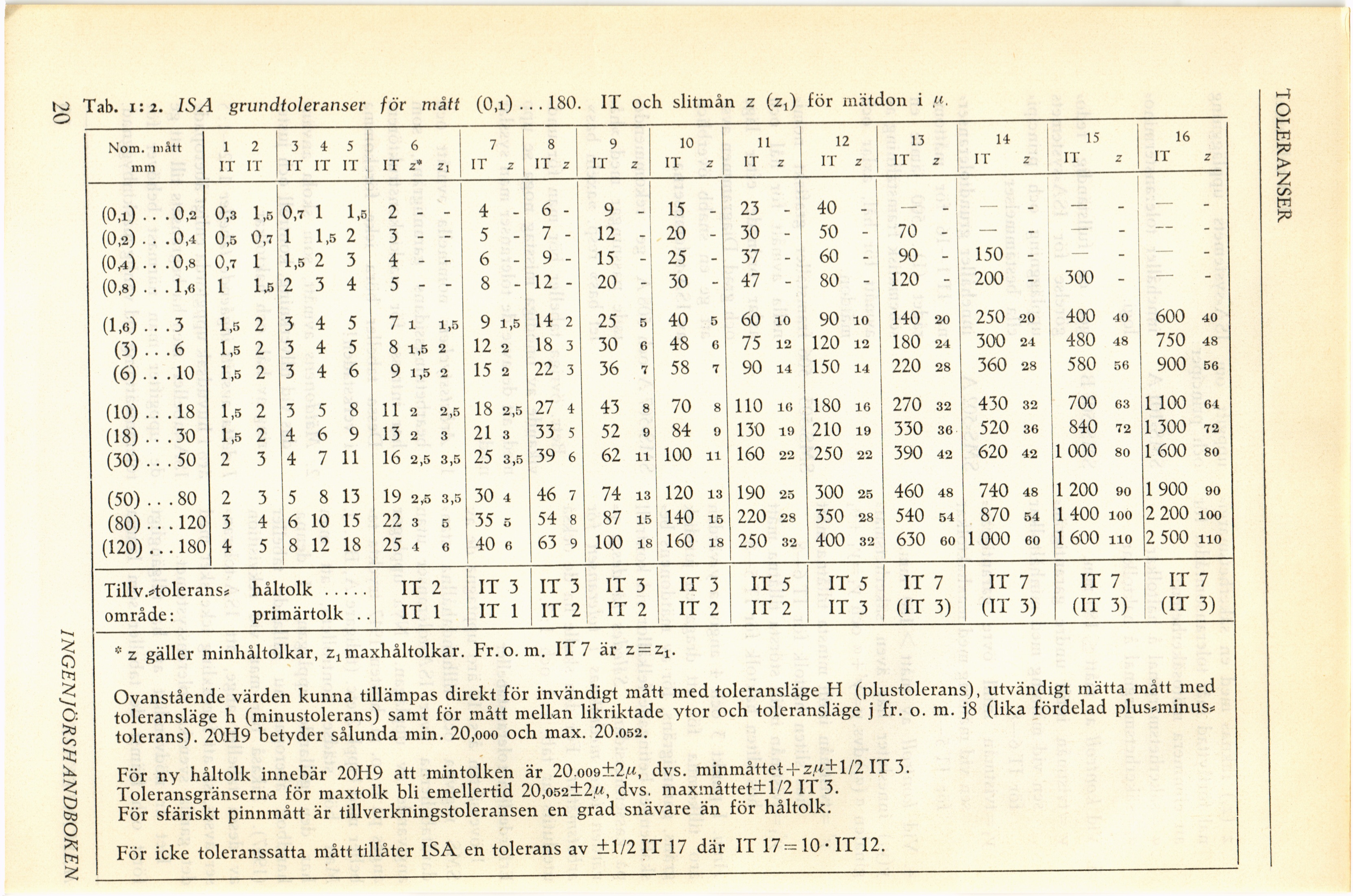

t^o Tab. 1:2. ISA grundtoleranser för mått (0,i) .. . 180. IT och slitmån z (z,) för mätdon i
<
*
Q)
hl
C:
to
Ö
03
O
>!
Nom. mått 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
mm IT IT IT IT IT IT 2* z\ IT 2 IT 2 IT 2 IT 2 IT 2 IT z IT z IT 2 IT 2 IT 2
(0,l) ... 0,2 0,3 1,5 0,7 1 1,5 2 - - 4 - 6 _ 9 - 15 - 23 40 _ _ _ _
(0,2) ... 0,4 0,5 0,7 1 1,5 2 3 - - 5 - 7 - 12 - 20 - 30 - 50 - 70 — — —
(0,4) ... 0,8 0,7 1 1,5 2 3 4 - - 6 - 9 - 15 - 25 - 37 - 60 - 90 150 - — —
(0,8) ... 1,6 1 1.5 2 3 4 5 - - 8 - 12 - 20 - 30 - 47 - 80 - 120 - 200 - 300 - —
(1,6)... 3 1,5 2 3 4 5 7 1 1,5 9 1,5 14 2 25 5 40 5 60 10 90 10 140 20 250 20 400 40 600 40
(3)...6 1,5 2 3 4 5 8 1,5 2 12 2 18 3 30 6 48 e 75 12 120 12 180 24 300 24 480 48 750 48
(6).. . 10 1,5 2 3 4 6 9 1,5 2 15 2 22 3 36 7 58 7 90 14 150 14 220 28 360 28 580 56 900 56
(10) ... 18 1,5 2 3 5 8 11 2 2,5 18 2,5 27 4 43 8 70 8 110 16 180 16 270 32 430 32 700 63 1 100 64
(18) .. .30 1,5 2 4 6 9 13 2 3 21 3 33 5 52 9 84 o 130 19 210 19 330 36 520 36 840 72 1300 72
(30) ... 50 2 3 4 7 11 16 2,5 3,5 25 3,5 39 6 62 11 100 11 160 22 250 22 390 42 620 42 1000 80 1 600 80
(50) ... 80 2 3 5 8 13 19 2,5 3,5 30 4 46 7 74 13 120 13 190 25 300 25 460 48 740 48 1 200 90 1 900 90
(80) ... 120 3 4 6 10 15 22 3 5 35 5 54 8 87 15 140 15 220 28 350 28 540 54 870 54 1 400 100 2 200 100
(120) ... 180 4 5 8 12 18 25 4 6 40 6 63 9 100 18 160 is 250 32 400 32 630 60 1 000 60 1 600 110 2 500 110
Tillv.stoleranss håltolk IT 2 IT 3 IT 3 IT 3 IT 3 IT 5 IT 5 IT 7 IT 7 IT 7 IT 7
område: primärtolk .. IT 1 IT 1 IT 2 IT 2 IT 2 IT 2 IT 3 (IT 3) (IT 3) (IT 3) (IT 3)
* z gäller minhåltolkar, Ziinaxhåltolkar. Fr.o. m. IT 7 är z =
Ovanstående värden kunna tillämpas direkt för invändigt mått med toleransläge H (plustolerans), utvändigt mätta mått med toleransläge h (minustolerans) samt för mått mellan likriktade ytor och toleransläge j fr. 0. m. j8 (lika fördelad plus*minus= tolerans). 20H9 betyder sålunda min. 20,000 och max. 20.052.
För ny håltolk innebär 20H9 att mintolken är 20.oo9±2^{, dvs. minmåttet+ z,m± 1/2 IT 3. Toleransgränserna för maxtolk bli emellertid 20,O52±2m, dvs. maxmåttet±l/2 IT 3. För sfäriskt pinnmått är tillverkningstoleransen en grad snävare än för håltolk.
För icke toleranssatta mått tillåter ISA en tolerans av ±1/2 IT 17 där IT 17= 10 • IT 12.
