TOLERANSER

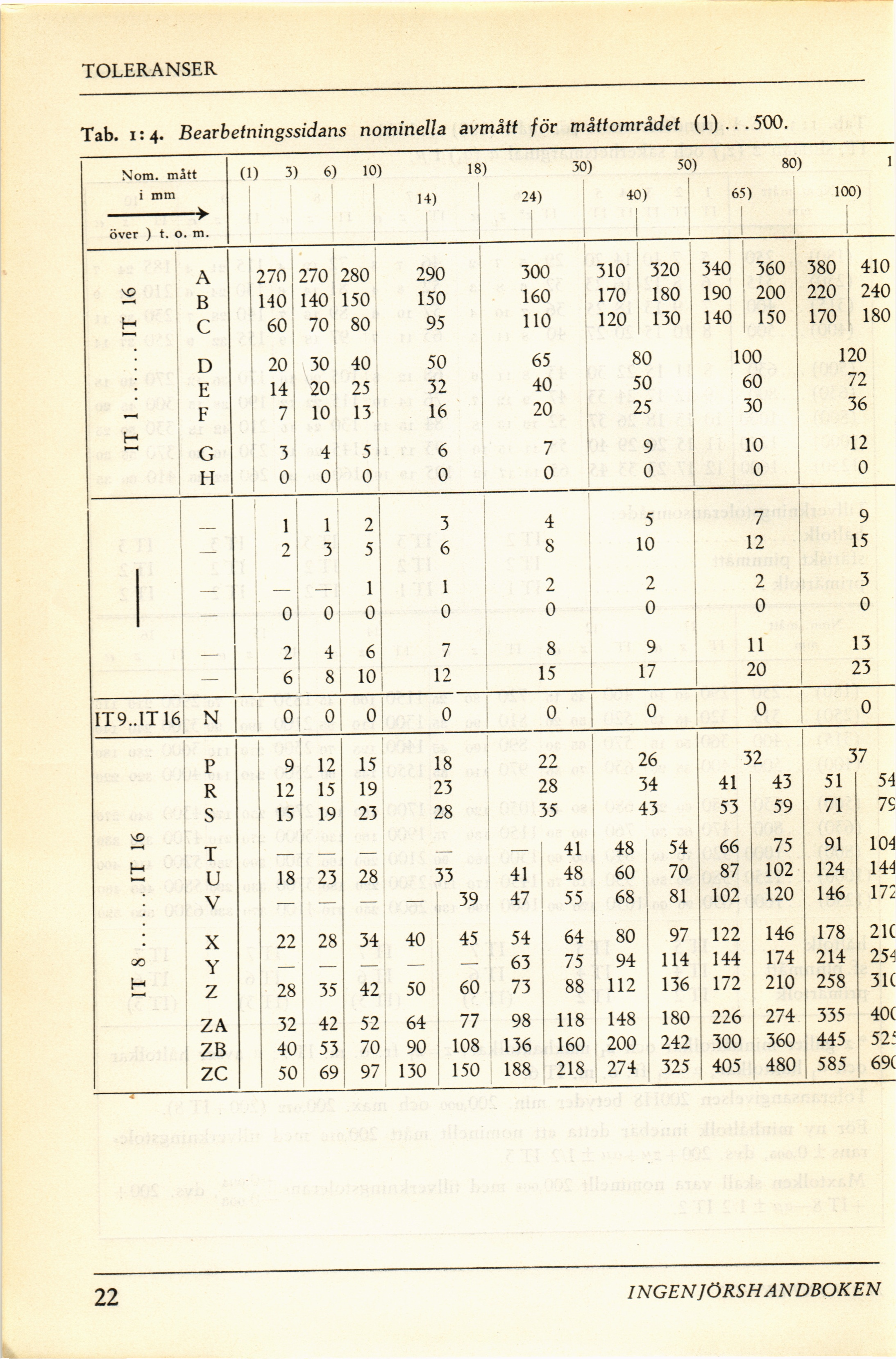

Tab. 1:4. Bearbetningssidans nominella avmått för måttområdet (1)...500.
Nom. mått (1) 3) 6) 10) 18) 30) 50) 80) 1
i mm 14) 24) 40) 65) 100)
över ) t. 0. m.
A 270 270 280 290 300 310 320 340 360 380 410
B 140 140 150 150 160 170 180 190 200 220 240
H C ■ 60 70 80 95 110 120 130 140 150 170 180
D 20 30 40 50 65 80 100 120
E 14 20 25 32 40 50 60 72
F 7 10 13 16 20 25 30 36
H G 3 4 5 6 7 9 10 12
H 0 0 0 0 0 0 0 0
| 1 1 2 3 4 5 7 9
— 2 3 5 6 8 10 12 15
_ _ _ 1 1 2 2 2 3
— 0 0 0 0 0 0 0 0
_ 2 4 6 7 8 9 11 13
— 6 8 10 12 15 17 20 23
IT9..1T 16 N 0 0 0 0 0 0 0 0
P 9 12 15 18 22 26 32 37
R 12 15 19 23 28 34 41 43 51 54
S 15 19 23 28 35 43 53 59 71 7S
T _ _ _ — 41 48 54 66 75 91 104
H U 18 23 28 33 41 48 60 70 87 102 124 144
V — — — 39 47 55 68 81 102 120 146 172
X 22 28 34 40 45 54 64 80 97 122 146 178 21C
00 Y 63 75 94 114 144 174 214 254
H z 28 35 42 50 60 73 88 112 136 172 210 258 31(
ZA 32 42 52 64 77 98 118 148 180 226 274 335 40(
ZB 40 53 70 90 108 136 160 200 242 300 360 445 52!
ZC 50 69 97 130 150 188 218 274 325 405 480 585 69(
22
