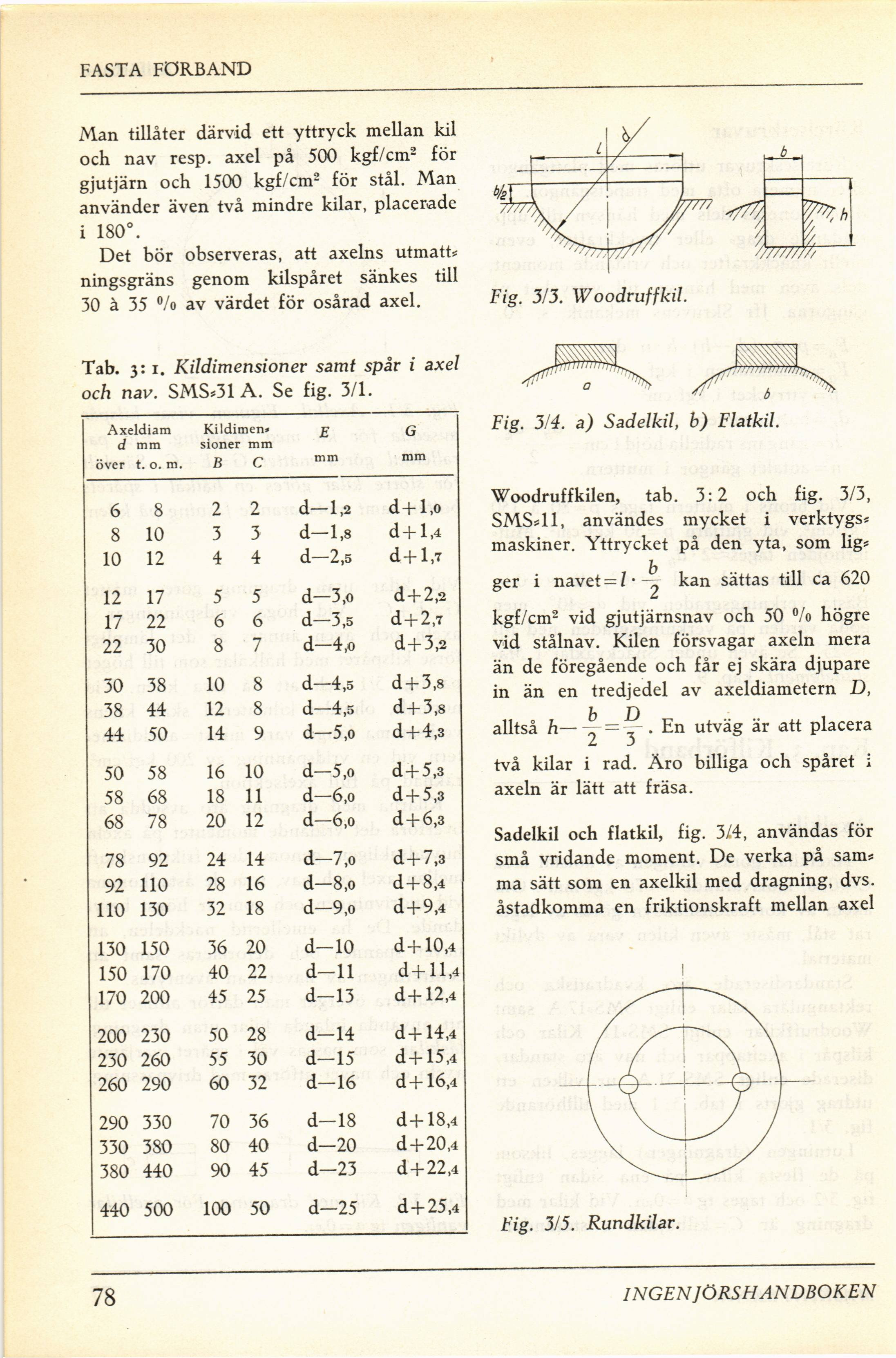

FASTA FÖRBAND
Man tillåter därvid ett yttryck mellan kil
och nav resp. axel på 500 kgf/cm2 för
gjutjärn och 1500 kgf/cm2 för stål. Man
använder även två mindre kilar, placerade
i 180°.
Det bör observeras, att axelns utmätts
ningsgräns genom kilspåret sänkes till
30 à 35 % av värdet för osårad axel.
Fig. 3/3. Woodruffkil.
Tab. 3: i. Kildimensioner samt spår i axel
och nav. SMS*31A. Se fig. 3/1.
Axeldiam d mm över t. 0. m. Kildimen» sioner mm B C E mm G mm
6 8 2 2 d—1,2 d+l,o
8 10 3 3 d—1,8 d+1,4
10 12 4 4 d—2,5 d+1,7
12 17 5 5 d-3,o d + 2,2
17 22 6 6 d—3,5 d+2,7
22 30 8 7 d-4,o d + 3,2
30 38 10 8 d—4,5 d + 3,8
38 44 12 8 d—4,5 d + 3,8
44 50 14 9 d-5,o d + 4,3
50 58 16 10 d—5,o d + 5,3
58 68 18 11 d-6,0 d + 5,3
68 78 20 12 d-6,0 d + 6,3
78 92 24 14 d-7,o d+7,3
92 110 28 16 d-8,0 d+8,4
110 130 32 18 d—9,o d+9,4
130 150 36 20 d—10 d+10,4
150 170 40 22 d-11 d + 11,4
170 200 45 25 d—13 d+12,4
200 230 50 28 d—14 d+14,4
230 260 55 30 d—15 d+15,4
260 290 60 32 d—16 d+16,4
290 330 70 36 d—18 d+18,4
330 380 80 40 d—20 d + 20,4
380 440 90 45 d—23 d+22,4
440 500 100 50 d—25 d+25,4
Fig. 3/4. a) Sadelkil, b) Flatkil.
Woodruffkilen, tab. 3:2 och fig. 3/3,
SMS*11, användes mycket i verktygs*
maskiner. Yttrycket på den yta, som lig*
ger i navet = l • kan sättas till ca 620
kgf/cm2 vid gjutjärnsnav och 50 % högre
vid stålnav. Kilen försvagar axeln mera
än de föregående och får ej skära djupare
in än en tredjedel av axeldiametern D,
b D
alltså h—— = • En utväg är att placera
två kilar i rad. Äro billiga och spåret i
axeln är lätt att fräsa.
Sadelkil och flatkil, fig. 3/4, användas för
små vridande moment. De verka på sam*
ma sätt som en axelkil med dragning, dvs.
åstadkomma en friktionskraft mellan axel
Fig. 3/5. Rundkilar.
78
