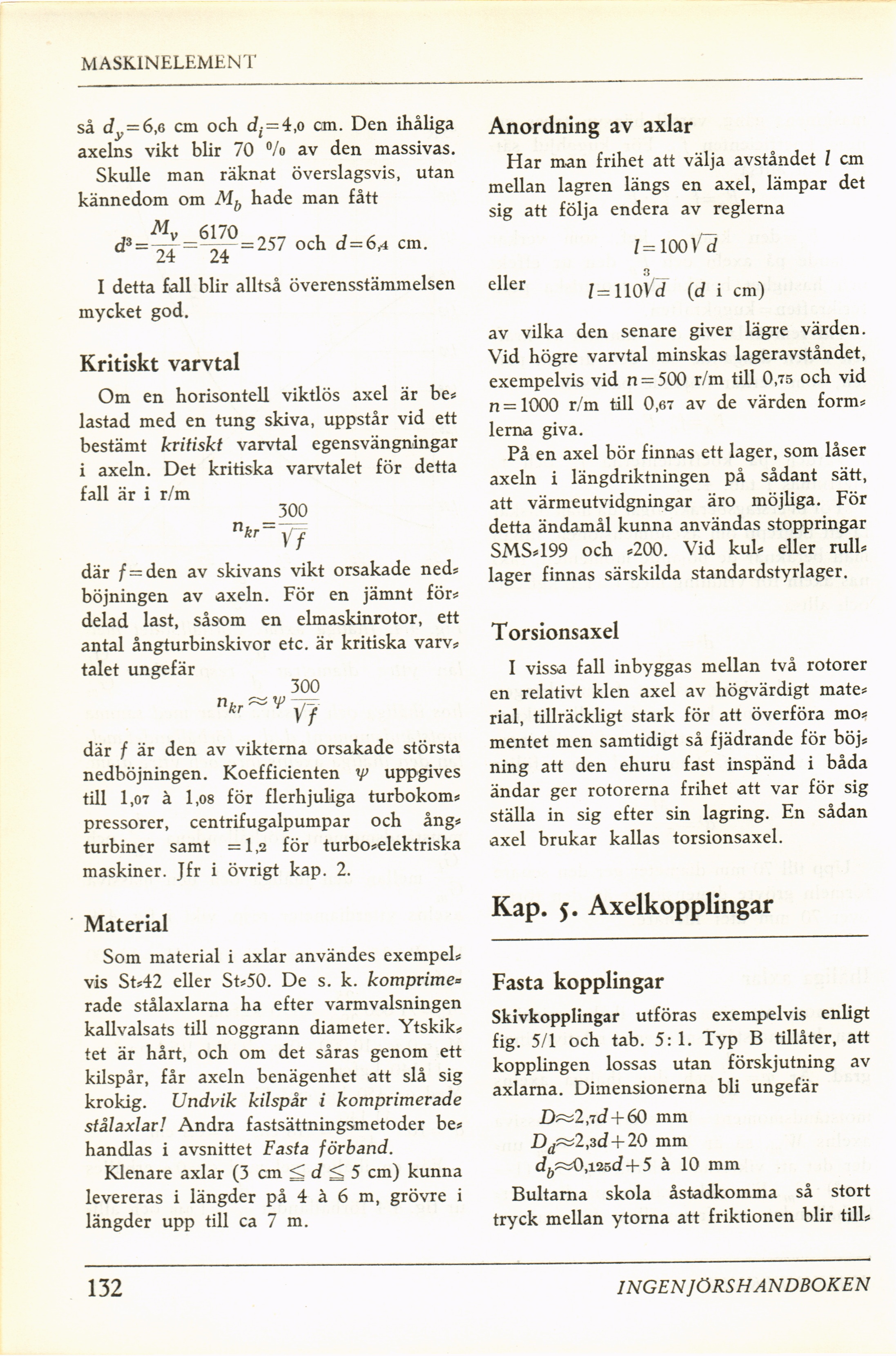

"MASKINELEMENT
så dy = 6,e cm och d~4,o cm. Den ihåliga
axelns vikt blir 70 °/o av den massivas.
Skulle man räknat överslagsvis, utan
kännedom om Mb hade man fått
,3 ^v 6170 ___ , , ,
I detta fall blir alltså överensstämmelsen
mycket god.
Kritiskt varvtal
Om en horisontell viktlös axel är be»
lastad med en tung skiva, uppstår vid ett
bestämt kritiskt varvtal egensvängningar
i axeln. Det kritiska varvtalet för detta
fall är i r/m
300
n*r~V7
där / = den av skivans vikt orsakade ned»
böjningen av axeln. För en jämnt för»
delad last, såsom en elmaskinrotor, ett
antal ångturbinskivor etc. är kritiska varv?
talet ungefär
300
där f är den av vikterna orsakade största
nedböjningen. Koefficienten y uppgives
till 1,07 à 1,08 för flerhjuliga turbokom»
pressorer, centrifugalpumpar och ång»
turbiner samt = 1,2 för turbo»elektriska
maskiner. Jfr i övrigt kap. 2.
Material
Som material i axlar användes exempel»
vis St»42 eller St»50. De s. k. komprime=
råde stålaxlarna ha efter varmvalsningen
kallvalsats till noggrann diameter. Ytskik»
tet är hårt, och om det såras genom ett
kilspår, får axeln benägenhet att slå sig
krokig. Undvik kilspår i komprimerade
stålaxlar! Andra fastsättningsmetoder be»
handlas i avsnittet Fasta förband.
Klenare axlar (3 cm d <1 5 cm) kunna
levereras i längder på 4 à 6 m, grövre i
längder upp till ca 7 m.
Anordning av axlar
Har man frihet att välja avståndet / cm
mellan lagren längs en axel, lämpar det
sig att följa endera av reglerna
1= lOOYd
eIler /=110Vd (d i cm)
av vilka den senare giver lägre värden.
Vid högre varvtal minskas lageravståndet,
exempelvis vid n = 500 r/m till 0,75 och vid
n = 1000 r/m till 0,67 av de värden form»
lerna giva.
På en axel bör finnas ett lager, som låser
axeln i längdriktningen på sådant sätt,
att värmeutvidgningar äro möjliga. För
detta ändamål kunna användas stoppringar
SMS»199 och »200. Vid kul» eller rull»
lager finnas särskilda standardstyrlager.
Torsionsaxel
I vissa fall inbyggas mellan två rotorer
en relativt klen axel av högvärdigt mate»
rial, tillräckligt stark för att överföra mo»
mentet men samtidigt så fjädrande för böj»
ning att den ehuru fast inspänd i båda
ändar ger rotorerna frihet att var för sig
ställa in sig efter sin lagring. En sådan
axel brukar kallas torsionsaxel.
Kap. 5. Axelkopplingar
Fasta kopplingar
Skivkopplingar utföras exempelvis enligt
fig. 5/1 och tab. 5:1. Typ B tillåter, att
kopplingen lossas utan förskjutning av
axlarna. Dimensionerna bli ungefär
D~2,7£f + 60 mm
Ddæ2,3d+20 mm
db^0,i25d+5 à 10 mm
Bultarna skola åstadkomma så stort
tryck mellan ytorna att friktionen blir till»
