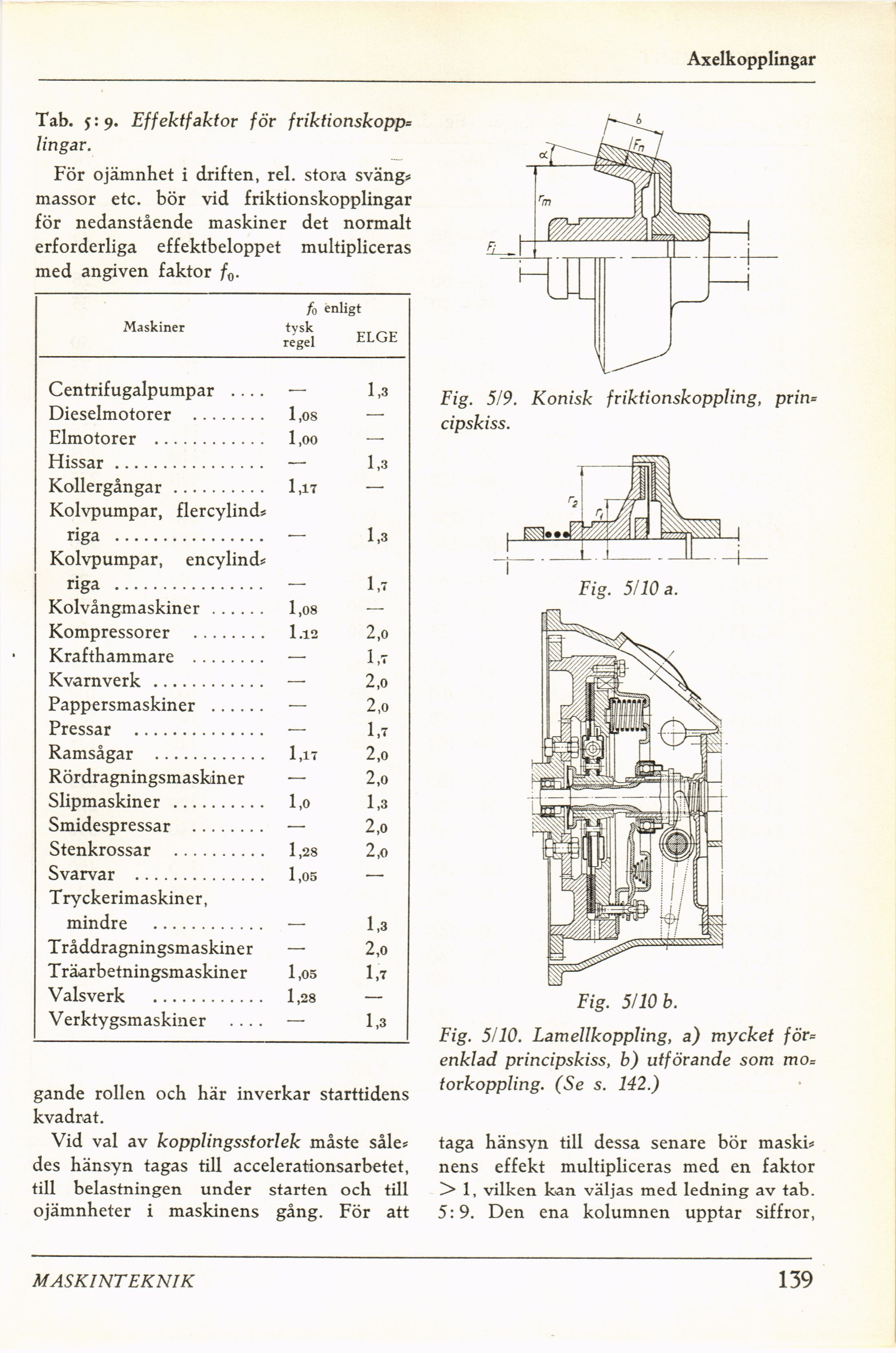

Axelkopplingar
Tab. j: 9. Effektfaktor för friktionskopp=
lingar.
För ojämnhet i driften, rel. stora sväng*
massor etc. bör vid friktionskopplingar
för nedanstående maskiner det normalt
erforderliga effektbeloppet multipliceras
med angiven faktor f0.
/o enligt
Maskiner tysk regel ELGE
Centrifugalpumpar –– __ 1,3
Dieselmotorer ........ 1,08 —
Elmotorer ............ 1,00 —
Hissar................ — 1,3
Kollergångar .......... 1,17 —
Kolvpumpar, flercylind*
nga ................ — 1,3
Kolvpumpar, encylind*
nga ................ — 1,7
Kolvångmaskiner ...... 1,08 —
Kompressorer ........ 1.12 2,o
Krafthammare ........ — 1,7
Kvarnverk ............ — 2,o
Pappersmaskiner ...... — 2,o
Pressar .............. — 1,7
Ramsågar ............ 1,17 2,o
Rördragningsmaskiner — 2,o
Slipmaskiner .......... 1,0 1,3
Smidespressar ........ — 2,0
Stenkrossar .......... 1,28 2,o
Svarvar .............. 1,05 —
Tryckerimaskiner,
mindre ............ — 1,3
Tråddragningsmaskiner — 2,0
Träarbetningsmaskiner 1,05 1,7
Valsverk ............ 1,28 —
Verktygsmaskiner .... — 1,3
gande rollen och här inverkar starttidens
kvadrat.
Vid val av kopplingsstorlek måste såle*
des hänsyn tagas till accelerationsarbetet,
till belastningen under starten och till
ojämnheter i maskinens gång. För att
Fig. 5/9. Konisk friktionskoppling, prm=
cipskiss.
5/10 b.
Fig. 5/10. Lamellkoppling, a) mycket för=
enklad principskiss, b) utförande som mo=
torkoppling. (Se s. 142.)
taga hänsyn till dessa senare bör maski*
nens effekt multipliceras med en faktor
> 1, vilken kan väljas med ledning av tab.
5:9. Den ena kolumnen upptar siffror,
MASKINTEKNIK 139
