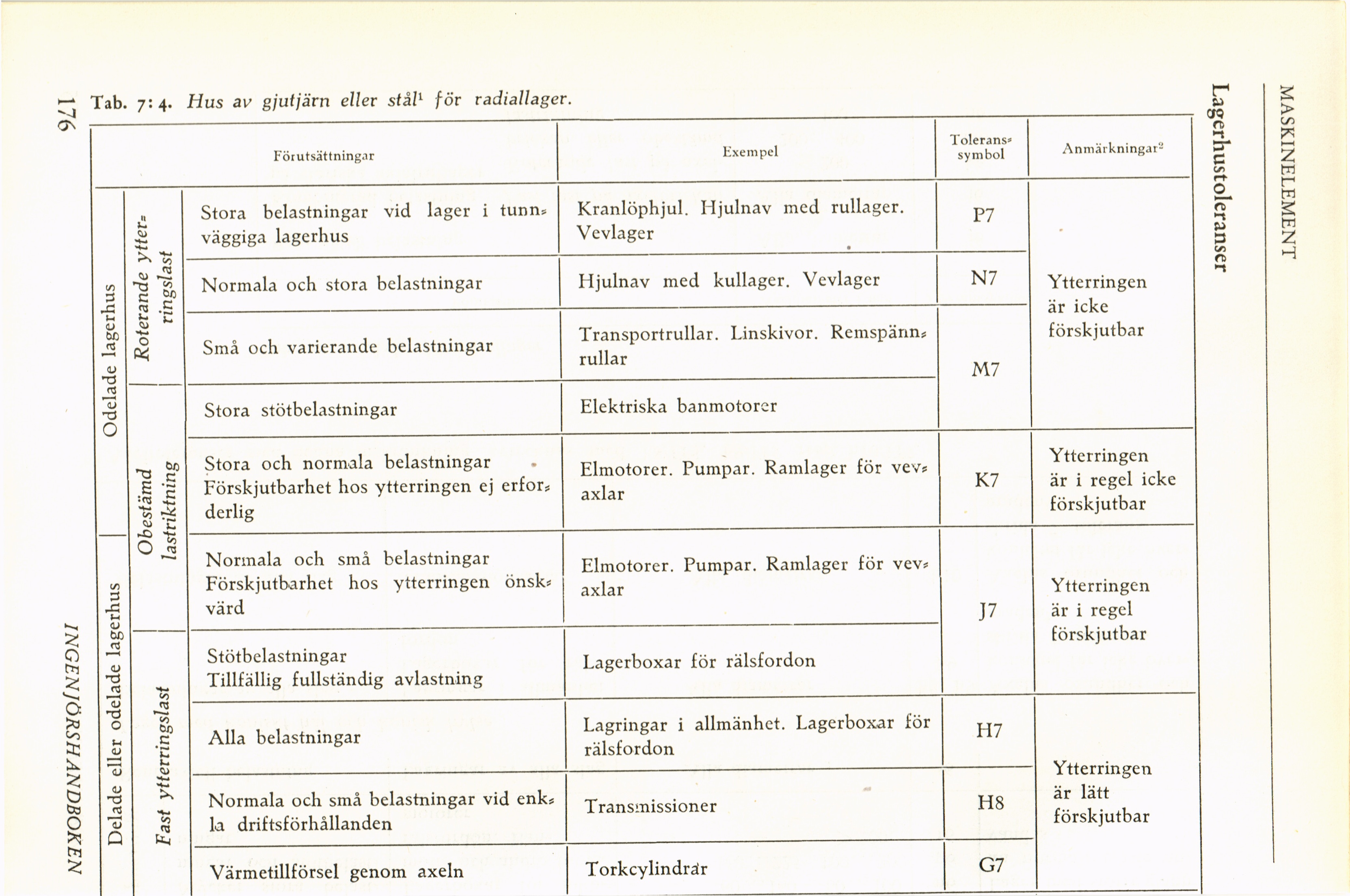

IT* Tab. 7: 4. Hus av gjutjärn eller stål1 för radiallager.
Förutsättningar Exempel Tolerans» symbol Anmärkningar2
Odelade lagerhus Roterande ytteu ringslast Stora belastningar vid lager i tunn* väggiga lagerhus Kranlöphjul. Hjulnav med rullager. Vevlager P7
Normala och stora belastningar Hjulnav med kullager. Vevlager N7 Ytterringen är icke förskjutbar
Små och varierande belastningar Transportrullar. Linskivor. Remspänn* rullar M7
Obestämd lastriktning Stora stötbelastningar Elektriska banmotorer
Stora och normala belastningar Förskjutbarhet hos ytterringen ej erfor* derlig Elmotorer. Pumpar. Ramlager för vev* axlar K7 Ytterringen är i regel icke förskjutbar
Delade eller odelade lagerhus Normala och små belastningar Förskjutbarhet hos ytterringen önsk* värd Elmotorer. Pumpar. Ramlager för vev* axlar J7 Ytterringen är i regel förskjutbar
Fast ytterringslast Stötbelastningar Tillfällig fullständig avlastning Lagerboxar för rälsfordon
Alla belastningar Lagringar i allmänhet. Lagerboxar för rälsfordon H7 Ytterringen är lätt förskjutbar
Normala och små belastningar vid enk* la driftsförhållanden Transmissioner H8
Värmetillförsel genom axeln Torkcylindrär G7
