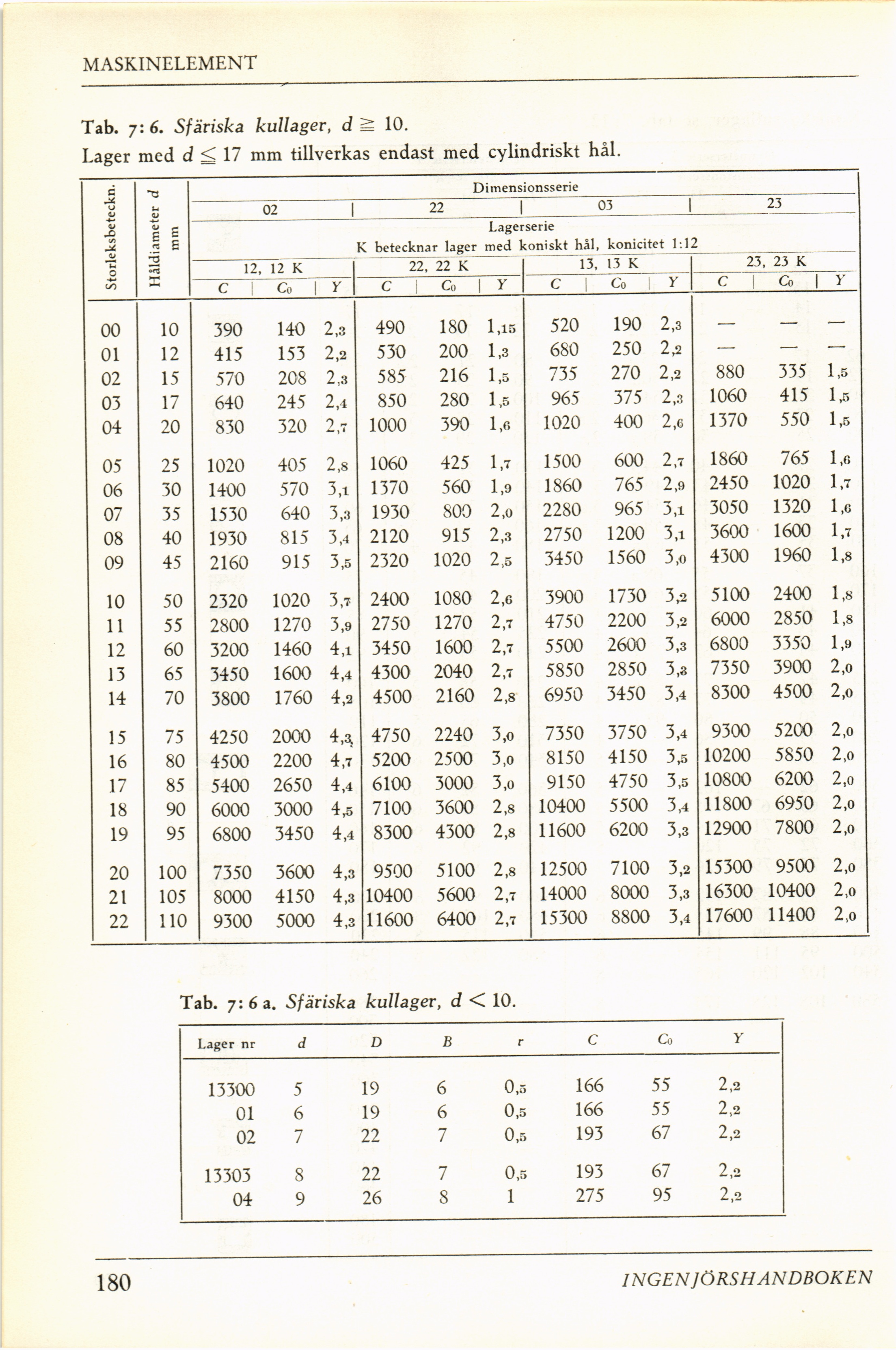

MASKINELEMENT
Tab. 7: 6. Sfäriska kullager, d ^ 10.
Lager med d 17 mm tillverkas endast med cylindriskt hål.
Storlcksbeteckn. Håldiameter d mm Dimensionsserie
02 22 03 23
Lagerserie
K betecknar låge med koniskt hål konicitet 1:12
12, 12 K 22 22 K 13 13 K 23, 23 K
C | Co Y C | Co 1 r C | Co y c | Co Y
00 10 390 140 2,3 490 180 1,15 520 190 2,3 _ _ _
01 12 415 153 2,2 530 200 1,3 680 250 2,2 — — —
02 15 570 208 2,3 585 216 1,5 735 270 2,2 880 335 1,5
03 17 640 245 2,4 850 280 1,5 965 375 2,3 1060 415 1,5
04 20 830 320 2,7 1000 390 1,6 1020 400 2,6 1370 550 1,5
05 25 1020 405 2,8 1060 425 1,7 1500 600 2,7 1860 765 1,0
06 30 1400 570 3,1 1370 560 1,9 1860 765 2,9 2450 1020 1,7
07 35 1530 640 3,3 1930 800 2,0 2280 965 3,1 3050 1320 1,6
08 40 1930 815 3,4 2120 915 2,3 2750 1200 3,1 3600 1600 1,7
09 45 2160 915 3,5 2320 1020 2,5 3450 1560 3,o 4300 1960 1,8
10 50 2320 1020 3,7 2400 1080 2,0 3900 1730 3,2 5100 2400 1,8
11 55 2800 1270 3,9 2750 1270 2,7 4750 2200 3,2 6000 2850 1,8
12 60 3200 1460 4,1 3450 1600 2,7 5500 2600 3,3 6800 3350 1,9
13 65 3450 1600 4,4 4300 2040 2,7 5850 2850 3,3 7350 3900 2,0
14 70 3800 1760 4,2 4500 2160 2,8 6950 3450 3,4 8300 4500 2,0
15 75 4250 2000 4A 4750 2240 3,o 7350 3750 3,4 9300 5200 2,0
16 80 4500 2200 4,7 5200 2500 3,o 8150 4150 3,5 10200 5850 2,0
17 85 5400 2650 4,4 6100 3000 3,o 9150 4750 3,5 10800 6200 2,0
18 90 6000 3000 4,5 7100 3600 2,8 10400 5500 3,4 11800 6950 2,0
19 95 6800 3450 4,4 8300 4300 2,8 11600 6200 3,3 12900 7800 2,0
20 100 7350 3600 4,3 9500 5100 2,8 12500 7100 3,2 15300 9500 2,o
21 105 8000 4150 4,3 10400 5600 2,7 14000 8000 3,3 16300 10400 2,o
22 110 9300 5000 4,3 11600 6400 2,7 15300 8800 3,4 17600 11400 2,o
Tab. 7: 6 a. Sfäriska kullager, d < 10.
Lager nr d D B r c Co y
13300 5 19 6 0,5 166 55 2,2
01 6 19 6 0,5 166 55 2,2
02 7 22 7 0,5 193 67 2,2
13303 8 22 7 0,5 193 67 2,2
04 9 26 S 1 275 95 2,2
180
INGEN JÖRS HANDBOK EN
