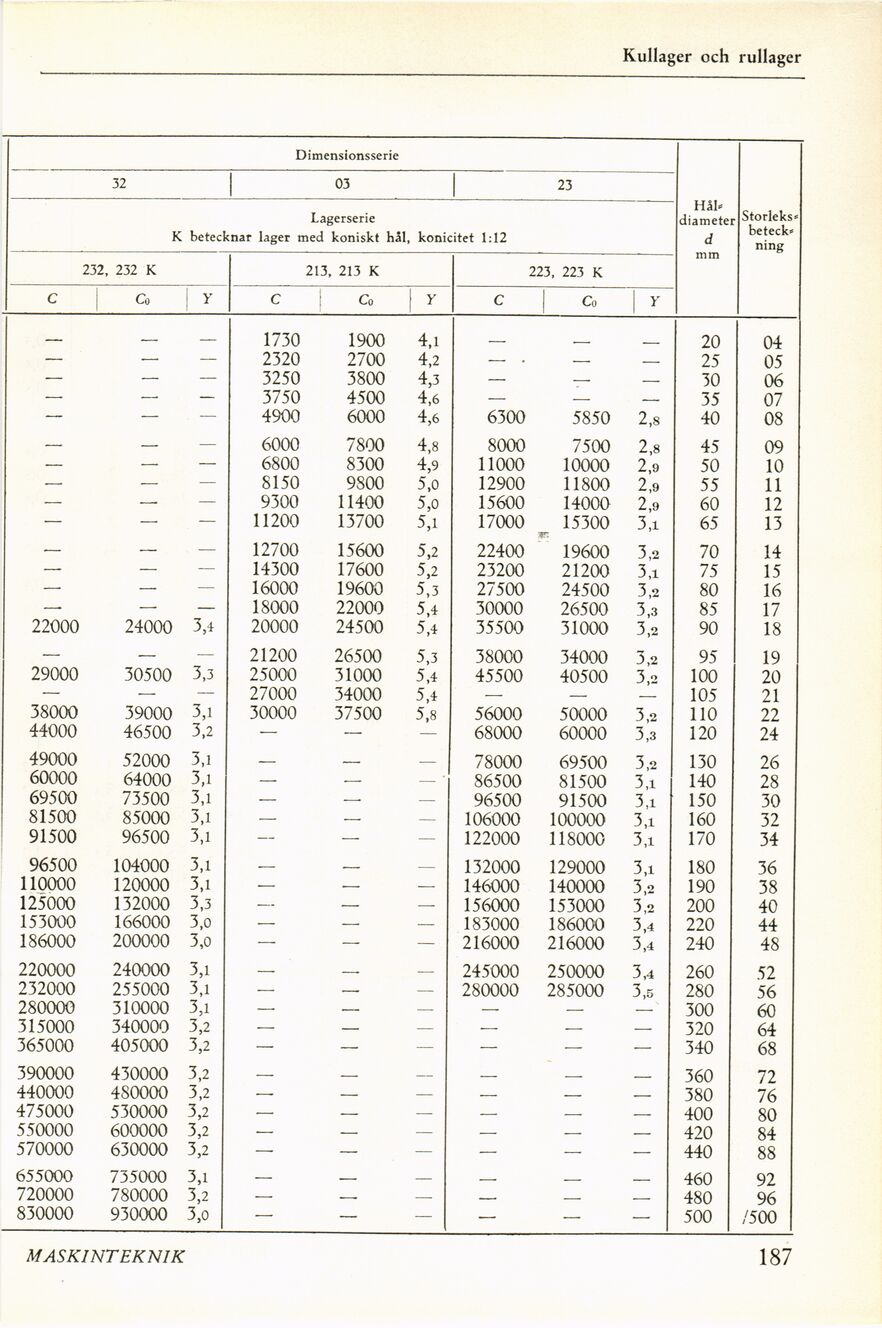

Kullager och rullager
Dimensionsserie
32 03 23 Hål»
Storleks* beteck*
Lagerserie diameter
K betecknar lager med koniskt hål, konicitet 1:12 d ning
232, 232 K 213, 213 K 223, 223 K
C Co y C Co 1 y C Co 1 y
1730 1900 4,1 _ _ _ 20 04
— — — 2320 2700 4,2 — • — — 25 05
— — — 3250 3800 4,3 — — — 30 06
_ — — 3750 4500 4,6 — — — 35 07
— — — 4900 6000 4,6 6300 5850 2,8 40 08
_ _ — 6000 7800 4,8 8000 7500 2,8 45 09
_ — — 6800 8300 4,9 11000 10000 2,9 50 10
_ — — 8150 9800 5,0 12900 11800 2,9 55 11
_ — — 9300 11400 5,0 15600 14000 2,9 60 12
— — — 11200 13700 5,1 17000 15300 3,1 65 13
_ _ — 12700 15600 5,2 22400 19600 3,2 70 14
_ — — 14300 17600 5,2 23200 21200 3,i 75 15
— — — 16000 19600 5,3 27500 24500 3,2 80 16
____ — — 18000 22000 5,4 30000 26500 3,3 85 17
22000 24000 3,4 20000 24500 5,4 35500 31000 3,2 90 18
_ _ — 21200 26500 5,3 38000 34000 3,2 95 19
29000 30500 3,3 25000 31000 5,4 45500 40500 3,2 100 20
— — — 27000 34000 5,4 — — — 105 21
38000 39000 3,1 30000 37500 5,8 56000 50000 3,2 110 22
44000 46500 3,2 — — — 68000 60000 3,3 120 24
49000 52000 3,1 — — — 78000 69500 3,2 130 26
60000 64000 3,1 — — — • 86500 81500 3,1 140 28
69500 73500 3,1 — — — 96500 91500 3,1 150 30
81500 85000 3,1 — — — 106000 100000 3,i 160 32
91500 96500 3,1 — — — 122000 118000 3,i 170 34
96500 104000 3,1 — — — 132000 129000 3,i 180 36
110000 120000 3,1 — — — 146000 140000 3,2 190 38
125000 132000 3,3 — — — 156000 153000 3,2 200 40
153000 166000 3,0 — — — 183000 186000 3,4 220 44
186000 200000 3,0 — — — 216000 216000 3,4 240 48
220000 240000 3,1 — _ — 245000 250000 3,4 260 52
232000 255000 3,1 — — — 280000 285000 3,5 280 56
280000 310000 3,1 — — — — — — 300 60
315000 340000 3,2 — — — — — — 320 64
365000 405000 3,2 — — — — — — 340 68
390000 430000 3,2 — — — — — — 360 72
440000 4S0000 3,2 — — — — — — 380 76
475000 530000 3,2 — — — — — — 400 80
550000 600000 3,2 — — — — — — 420 84
570000 630000 3,2 — — — — — — 440 88
655000 735000 3,1 — — — — — — 460 92
720000 780000 3,2 — — — — — — 480 96
830000 930000 3,0 — — — — — — 500 /500
