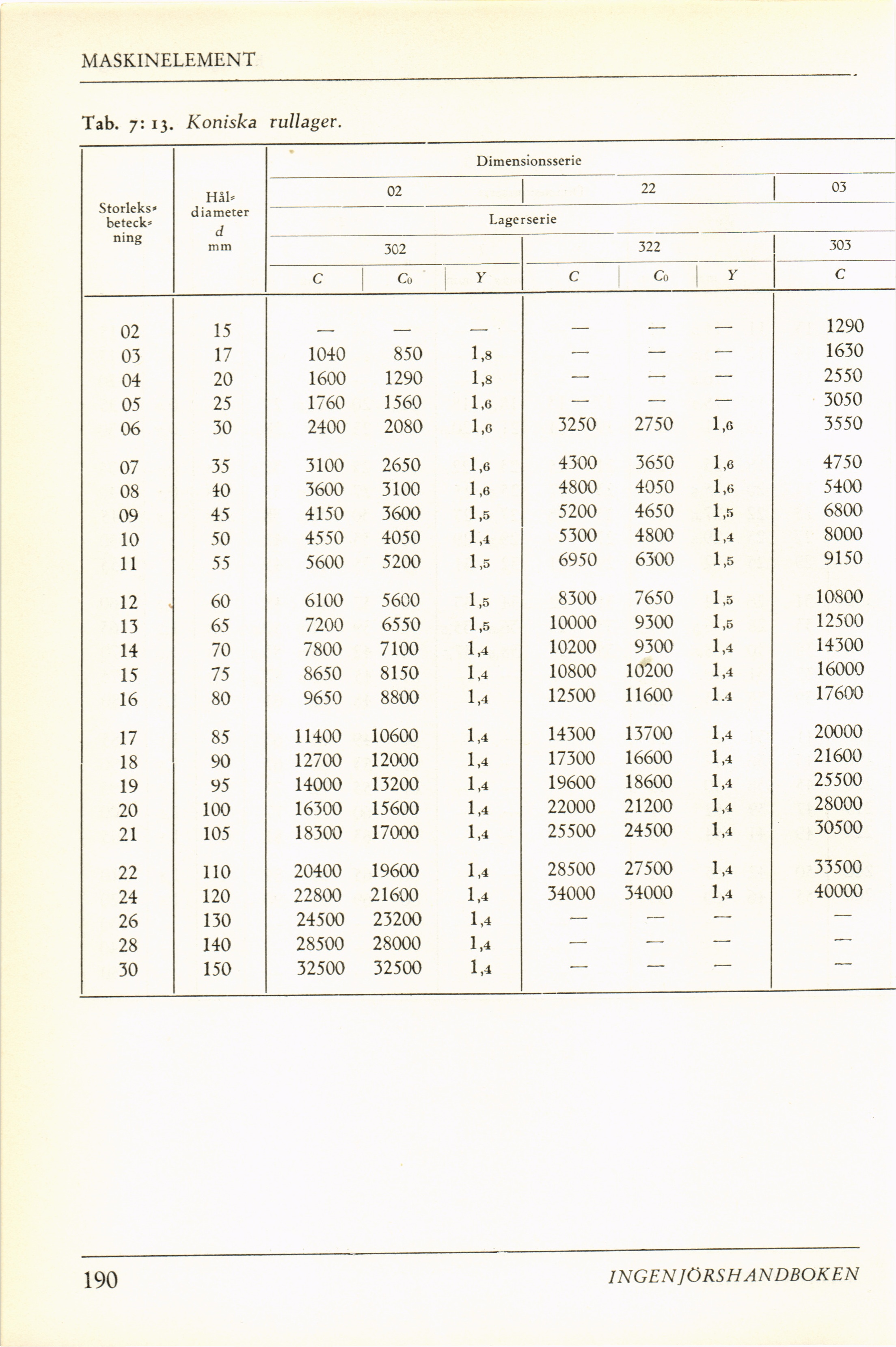

"MASKINELEMENT
Tab. 7: 13. Koniska rullager.
Storleks» beteck» ning Hål» diameter d mm Dimensionsserie
02 22 03
Lagerserie
302 322 303
C Co y C Co Y C
02 15 _ _ — — — 1290
03 17 1040 850 1,8 — — — 1630
04 20 1600 1290 1,8 — — — 2550
05 25 1760 1560 1,6 — — — 3050
06 30 2400 2080 1,6 3250 2750 1,6 3550
07 35 3100 2650 1,6 4300 3650 1,6 4750
08 40 3600 3100 1,6 4800 4050 1,6 5400
09 45 4150 3600 1,5 5200 4650 1,5 6800
10 50 4550 4050 1,4 5300 4800 1,4 8000
11 55 5600 5200 1,5 6950 6300 1,5 9150
12 60 6100 5600 1,5 8300 7650 1,5 10800
13 65 7200 6550 1,5 10000 9300 1,5 12500
14 70 7800 7100 1,4 10200 9300 1,4 14300
15 75 8650 8150 1,4 10800 10200 1,4 16000
16 80 9650 8800 1,4 12500 11600 1.4 17600
17 85 11400 10600 1,4 14300 13700 1,4 20000
18 90 12700 12000 1,4 17300 16600 1,4 21600
19 95 14000 13200 1,4 19600 18600 1,4 25500
20 100 16300 15600 1,4 22000 21200 1,4 28000
21 105 18300 17000 1,4 25500 24500 1,4 30500
22 110 20400 19600 1,4 28500 27500 1,4 33500
24 120 22800 21600 1,4 34000 34000 1,4 40000
26 130 24500 23200 1,4 — — — —
28 140 28500 28000 1,4 — — — —
30 150 32500 32500 1,4
190
INGEN ] ÖRS HANDBOKEN
