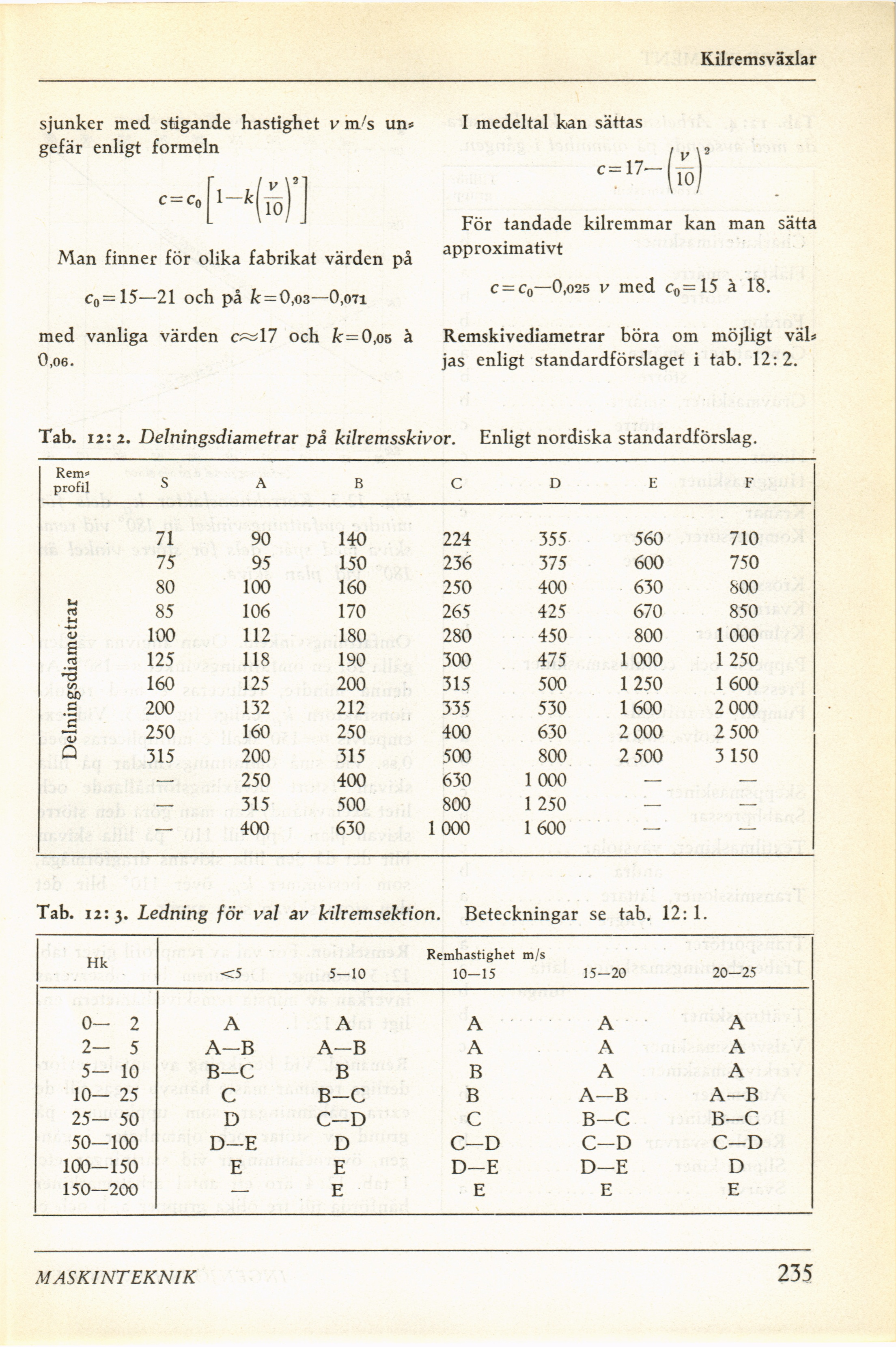

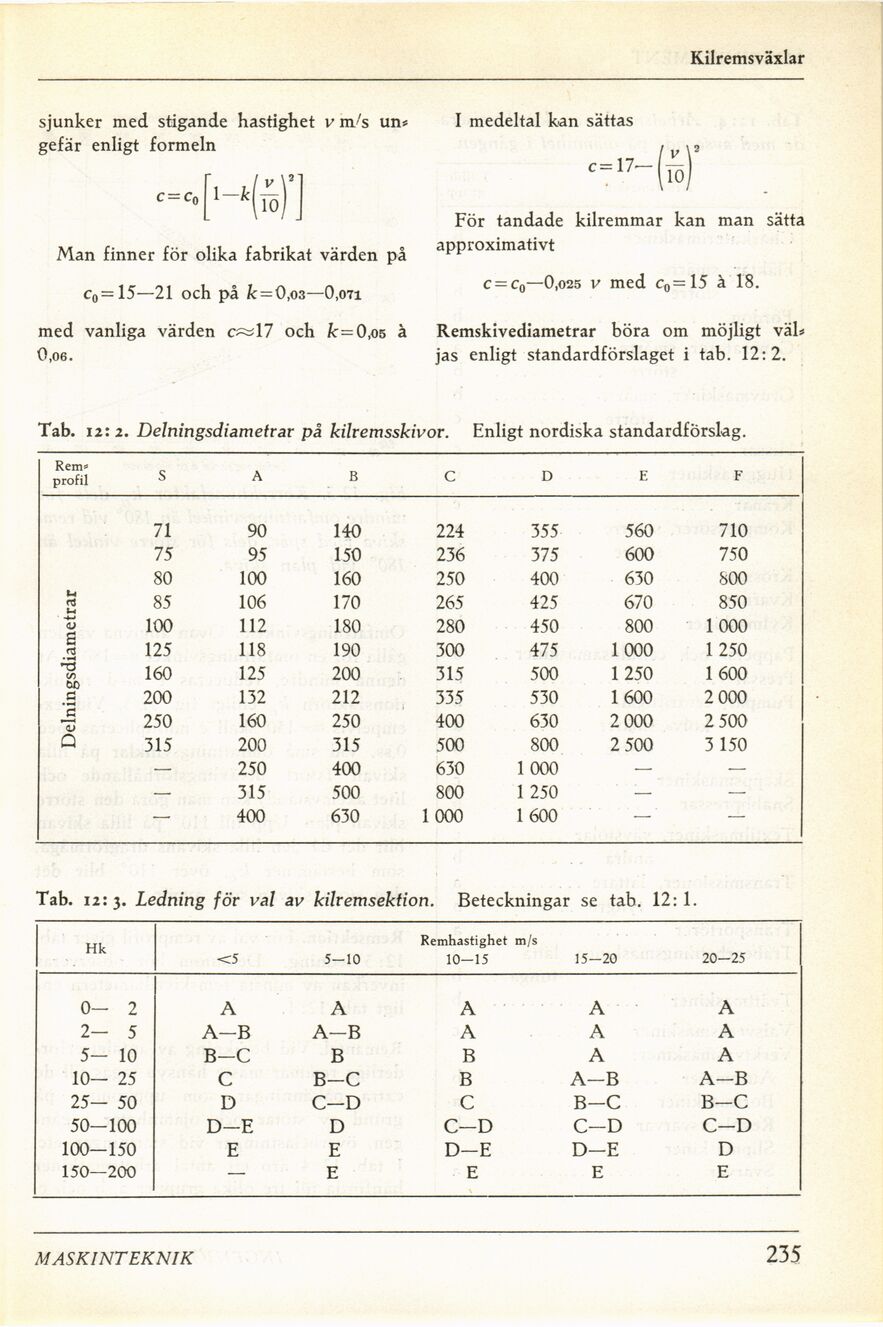

Kilremsväxlar
sjunker med stigande hastighet v m’s un*
gefär enligt formeln
I medeltal kan sättas
c = c0
c-17-ljg
För tandade kilremmar kan man sätta
Man finner för olika fabrikat värden på approximativt
c0= 15—21 och på k = 0,03—0,O7i
c — Cq—0,025 v med c0= 15 à 18.
med vanliga värden c» 17 och k—O.os à Remskivediametrar böra om möjligt väl»
0,06.
jas enligt standardförslaget i tab. 12:2.
Tab. 12: 2. Delningsdiametrar på kilremsskivor. Enligt nordiska standardförslag.
Rem» profil s A B C D E F
Delningsdiametrar 71 90 140 224 355 560 710
75 95 150 236 375 600 750
80 100 160 250 400 630 800
85 106 170 265 425 670 850
100 112 180 280 450 800 1000
125 118 190 300 475 1000 1 250
160 125 200 315 500 1 250 1 600
200 132 212 335 530 1600 2 000
250 160 250 400 630 2 000 2 500
315 200 315 500 800 2 500 3 150
— 250 400 630 1 000 — —
— 315 500 800 1 250 — —
— 400 630 1 000 1 600 — —
Tab. 12:3. Ledning för val av kilremsektion. Beteckningar se tab. 12:1.
Hk <5 5-10 Remhastighet m/s 10-15 15-20 20-25
0- 2 A A A A A
2- 5 A-B A-B A A A
5— 10 B—C B B A A
10— 25 C B—C B A-B A-B
25- 50 D C—D C B—C B—C
50-100 D—E D C—D C—D C—D
100-150 E E D—E D—E D
150—200 — E E E E
MASKINTEKNIK
235
