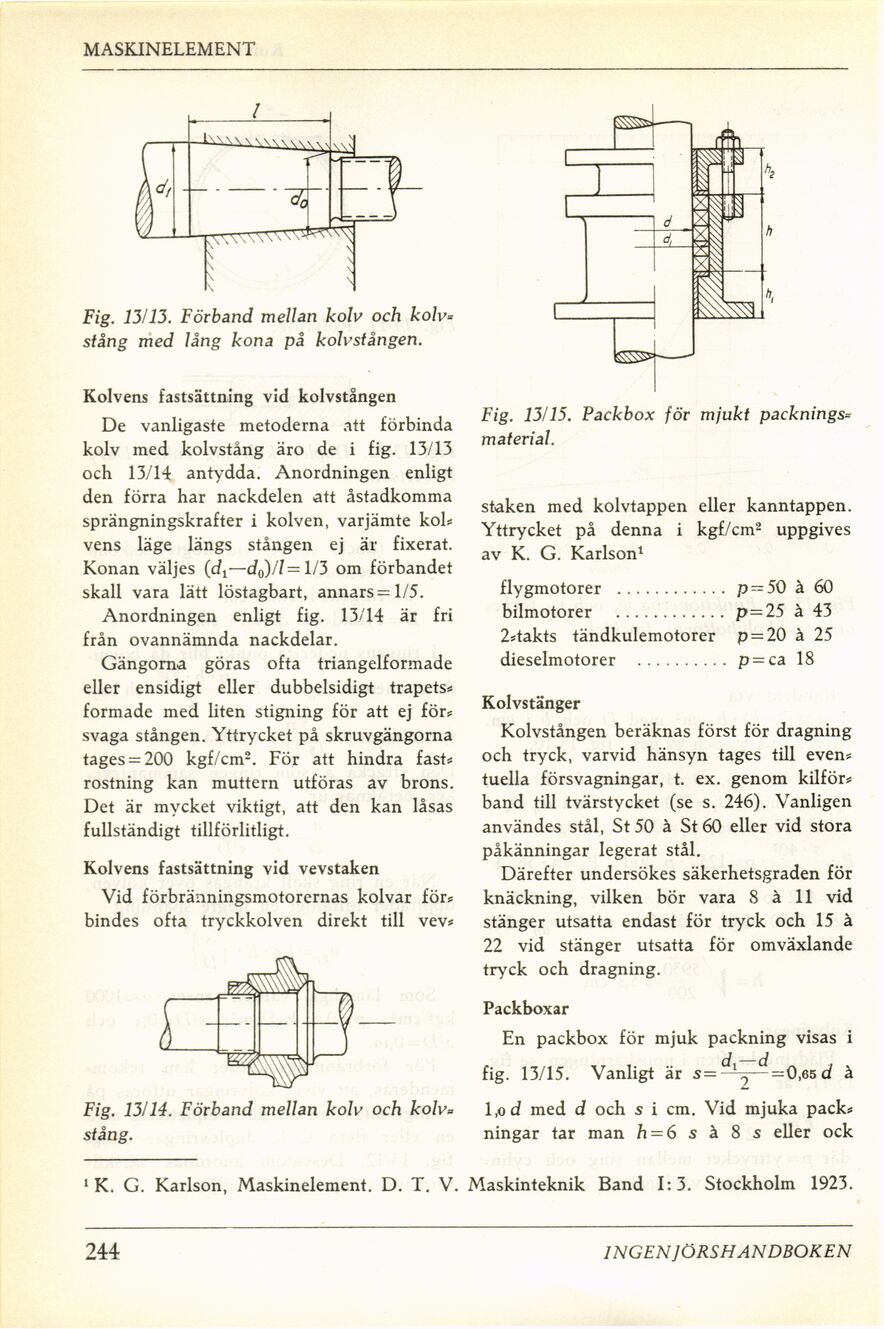

MASKINELEMENT
Fig. 13/13. Förband mellan kolv och kolv
stång med lång kona på kolvstången.
Kolvens fastsättning vid kolvstingen
De vanligaste metoderna att förbinda
kolv med kolvstång äro de i fig. 13/13
och 13/14 antydda. Anordningen enligt
den förra har nackdelen att åstadkomma
sprängningskrafter i kolven, varjämte kol*
vens läge längs stången ej är fixerat.
Konan väljes (c/t—d0)// = 1/3 om förbandet
skall vara lätt löstagbart, annars =1/5.
Anordningen enligt fig. 13/14 är fri
från ovannämnda nackdelar.
Gängorna göras ofta triangelformade
eller ensidigt eller dubbelsidigt trapets
formade med liten stigning för att ej för
svaga stången. Yttrycket på skruvgängorna
tages = 200 kgf/cm2. För att hindra fast
röstning kan muttern utföras av brons.
Det är mycket viktigt, att den kan låsas
fullständigt tillförlitligt.
Kolvens fastsättning vid vevstaken
Vid förbränningsmotorernas kolvar för*
bindes ofta tryckkolven direkt till vev*
Fig. 13/14. Förband mellan kolv och kolv=
stång.
Fig. 13/15. Packbox för mjukt packnings*
material.
staken med kolvtappen eller kanntappen.
Yttrycket på denna i kgf/cm2 uppgives
av K. G. Karlson1
flygmotorer ............ p = 50 à 60
bilmotorer ............p = 25 à 43
2*takts tändkulemotorer p = 20 à 25
dieselmotorer .......... p=ca 18
Kolvstänger
Kolvstången beräknas först för dragning
och tryck, varvid hänsyn tages till even*
tuella försvagningar, t. ex. genom kilför*
band till tvärstycket (se s. 246). Vanligen
användes stål, St 50 à St 60 eller vid stora
påkänningar legerat stål.
Därefter undersökes säkerhetsgraden för
knäckning, vilken bör vara 8 à 11 vid
stänger utsatta endast för tryck och 15 à
22 vid stänger utsatta för omväxlande
tryck och dragning.
Packboxar
En packbox för mjuk packning visas i
fig. 13/15. Vanligt är s=^^ = 0,65g/ à
l,o d med d och s i cm. Vid mjuka pack*
ningar tar man A = 6 s à 8 s eller ock
1 K. G. Karlson, Maskinelement. D. T. V. Maskinteknik Band 1:3. Stockholm 1923.
244
