MASKINELEMENT

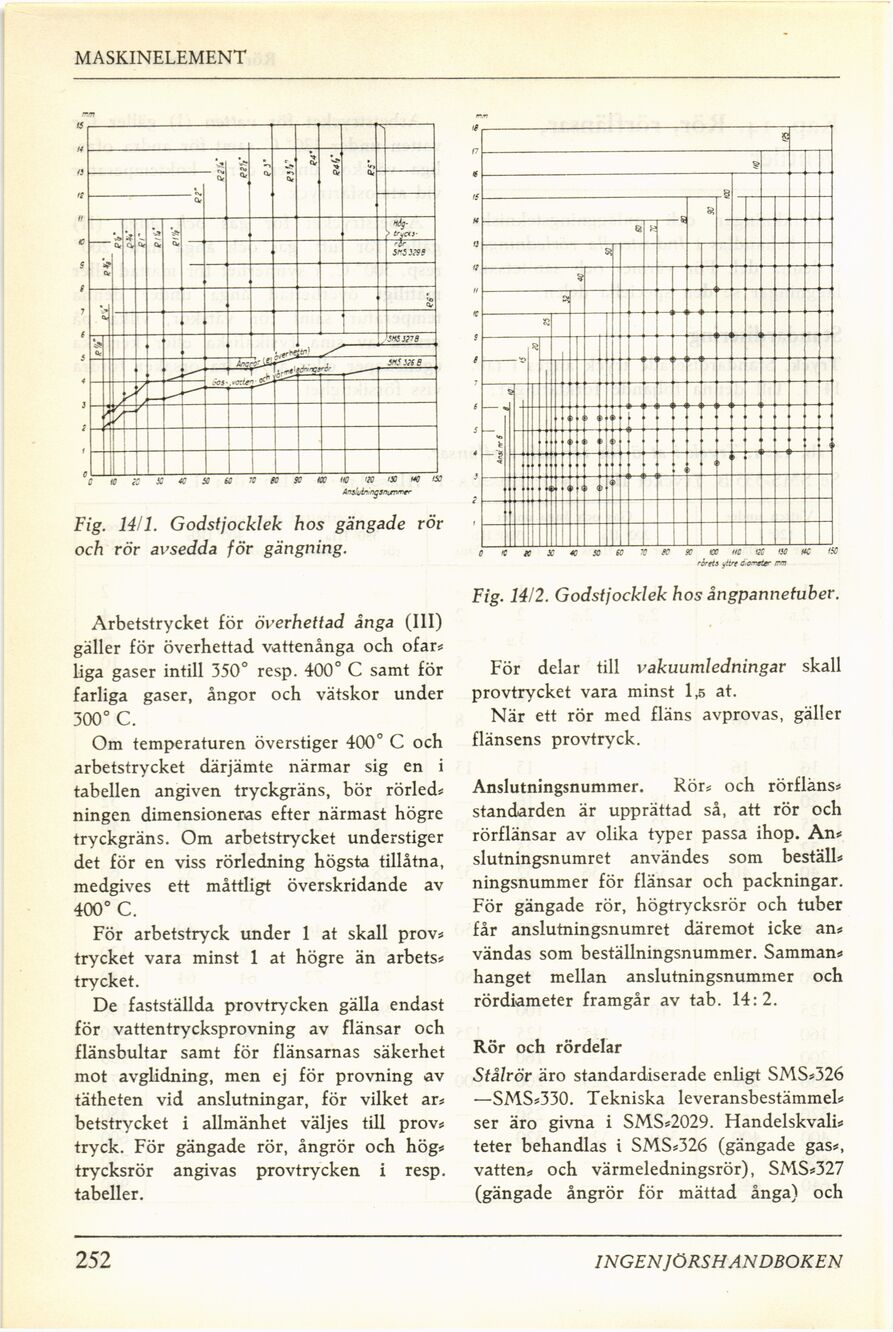

Fig. 14/1. Godstjocklek hos gängade rör
och rör avsedda för gängning.
Arbetstrycket för överhettad ånga (111)
gäller för överhettad vattenånga och ofar*
liga gaser intill 350° resp. 400° C samt för
farliga gaser, ångor och vätskor under
300° C.
Om temperaturen överstiger 400° C och
arbetstrycket därjämte närmar sig en i
tabellen angiven tryckgräns, bör rörleds
ningen dimensioneras efter närmast högre
tryckgräns. Om arbetstrycket understiger
det för en viss rörledning högsta tillåtna,
medgives ett måttligt överskridande av
400° C.
För arbetstryck under 1 at skall prov*
trycket vara minst 1 at högre än arbets*
trycket.
De fastställda provtrycken gälla endast
för vattentrycksprovning av flänsar och
flänsbultar samt för flänsarnas säkerhet
mot avglidning, men ej för provning av
tätheten vid anslutningar, för vilket ar*
betstrycket i allmänhet väljes till prov*
tryck. För gängade rör, ångrör och hög*
trycksrör angivas provtrycken i resp.
tabeller.
Fig. 14/2. Godstjocklek hos ångpannetuber.
För delar till vakuumledningar skall
provtrycket vara minst 1,5 at.
När ett rör med fläns avprovas, gäller
flänsens provtryck.
Anslutningsnummer. Rör* och rörflàns*
standarden är upprättad så, att rör och
rörflänsar av olika typer passa ihop. An*
slutningsnumret användes som beställ*
ningsnummer för flänsar och packningar.
För gängade rör, högtrycksrör och tuber
får anslutningsnumret däremot icke an*
vändas som beställningsnummer. Samman*
hanget mellan anslutningsnummer och
rördiameter framgår av tab. 14:2.
Rör och rördelar
Stålrör äro standardiserade enligt SMS*326
—SMS*330. Tekniska leveransbestämmel*
ser äro givna i SMS*2029. Handelskvali*
teter behandlas i SMS*326 (gängade gas*,
vatten* och värmeledningsrör), SMS*327
(gängade ångrör för mättad ånga) och
252
INGEN ]ÖRSH ANDBOKEN
