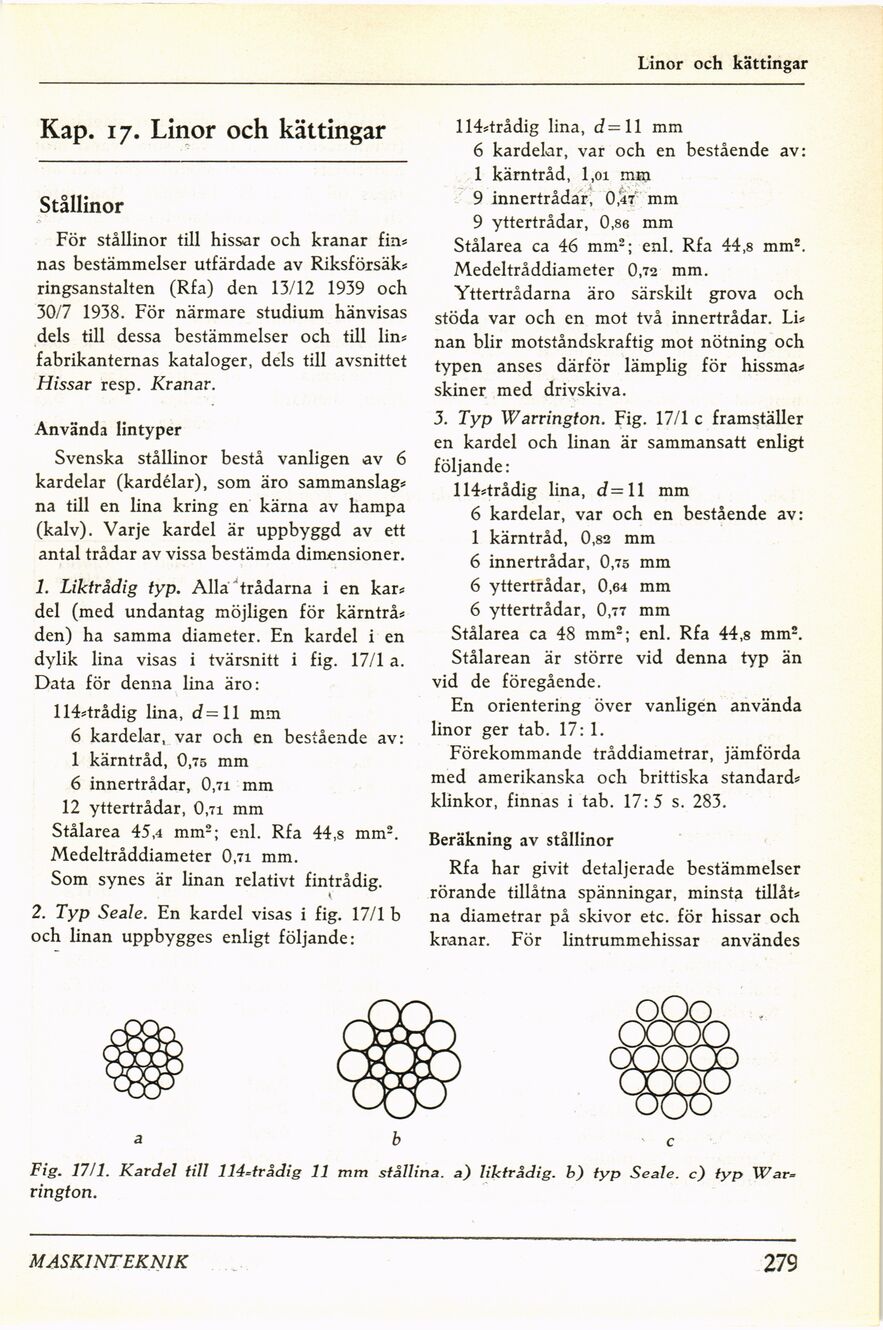

Linor och kättingar
Kap. 17. Linor och kättingar
Stållinor
För stållinor till hissar och kranar fin*
nas bestämmelser utfärdade av Riksförsäk*
ringsanstalten (Rfa) den 13/12 1939 och
30/7 1938. För närmare studium hänvisas
dels till dessa bestämmelser och till lin*
fabrikanternas kataloger, dels till avsnittet
Hissar resp. Kranar.
Använda lintyper
Svenska stållinor bestå vanligen av 6
kardelar (kardélar), som äro sammanslag*
na till en lina kring en kärna av hampa
(kalv). Varje kardel är uppbyggd av ett
antal trådar av vissa bestämda dimensioner.
1. Liktrådig typ. Alla "trådarna i en kar*
del (med undantag möjligen för kärntrå*
den) ha samma diameter. En kardel i en
dylik lina visas i tvärsnitt i fig. 17/1 a.
Data för denna lina äro:
114*trådig lina, d= 11 mm
6 kardelar, var och en bestående av:
1 kärntråd, 0,75 mm
6 innertrådar, 0,7i mm
12 yttertrådar, 0,7i mm
Stålarea 45,4 mm2; enl. Rfa 44,s mm2.
Medeltråddiameter 0,7i mm.
Som synes är linan relativt fintrådig.
2. Typ Seale. En kardel visas i fig. 17/1 b
och linan uppbygges enligt följande:
114*trådig lina, d =11 mm
6 kardelar, var och en bestående av:
1 kärntråd, l,oi mm
9 innertrådar, 0,47 mm
9 yttertrådar, 0,86 mm
Stålarea ca 46 mm2; enl. Rfa 44,8 mm2.
Medeltråddiameter 0,72 mm.
Yttertrådarna äro särskilt grova och
stöda var och en mot två innertrådar. Li*
nan blir motståndskraftig mot nötning och
typen anses därför lämplig för hissma*
skiner med drivskiva.
3. Typ Warrington. Fig. 17/1 c framställer
en kardel och linan är sammansatt enligt
följande:
114*trådig lina, d= 11 mm
6 kardelar, var och en bestående av:
1 kärntråd, 0,82 mm
6 innertrådar, 0,75 mm
6 yttertrådar, 0,64 mm
6 yttertrådar, 0,77 mm
Stålarea ca 48 mm2; enl. Rfa 44,8 mm2.
Stålarean är större vid denna typ än
vid de föregående.
En orientering över vanligen använda
linor ger tab. 17: 1.
Förekommande tråddiametrar, jämförda
med amerikanska och brittiska standard*
klinkor, finnas i tab. 17:5 s. 283.
Beräkning av stållinor
Rfa har givit detaljerade bestämmelser
rörande tillåtna spänningar, minsta tillåt*
na diametrar på skivor etc. för hissar och
kranar. För lintrummehissar användes
Fig. 17/1. Kardel till 114=trådig 11 mm stålliria. a) liktrådig. b) typ Seale. c) typ War*
rington.
MASKINTEKNIK
279
