HISSAR

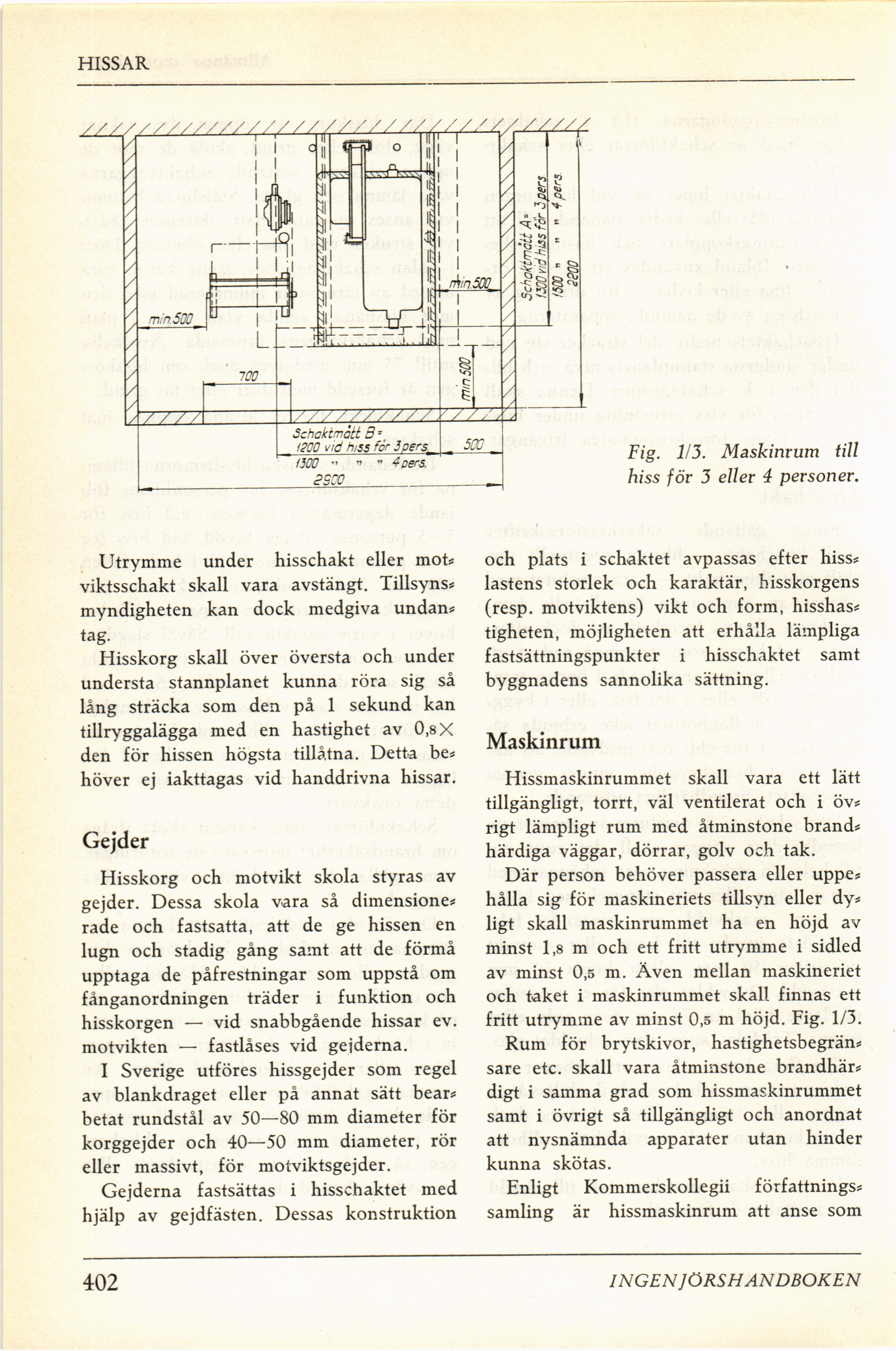

Fig. 1/3. Maskinrum till
hiss för 3 eller 4 personer.
Utrymme under hisschakt eller mot*
viktsschakt skall vara avstängt. Tillsyns*
myndigheten kan dock medgiva undan*
tag.
Hisskorg skall över översta och under
understa stannplanet kunna röra sig så
lång sträcka som den på 1 sekund kan
tillryggalägga med en hastighet av 0,8 X
den för hissen högsta tillåtna. Detta be*
höver ej iakttagas vid handdrivna hissar.
Gejder
Hisskorg och motvikt skola styras av
gejder. Dessa skola vara så dimensione*
råde och fastsatta, att de ge hissen en
lugn och stadig gång samt att de förmå
upptaga de påfrestningar som uppstå om
fånganordningen träder i funktion och
hisskorgen — vid snabbgående hissar ev.
motvikten — fastlåses vid gejderna.
I Sverige utföres hissgejder som regel
av blankdraget eller på annat sätt bear*
betat rundstål av 50—80 mm diameter för
korggejder och 40—50 mm diameter, rör
eller massivt, för motviktsgejder.
Gejderna fastsättas i hisschaktet med
hjälp av gejdfästen. Dessas konstruktion
och plats i schaktet avpassas efter hiss*
lastens storlek och karaktär, hisskorgens
(resp. motviktens) vikt och form, hisshas*
tigheten, möjligheten att erhålla lämpliga
fastsättningspunkter i hisschaktet samt
byggnadens sannolika sättning.
Maskinrum
Hissmaskinrummet skall vara ett lätt
tillgängligt, torrt, väl ventilerat och i öv
rigt lämpligt rum med åtminstone brand
härdiga väggar, dörrar, golv och tak.
Där person behöver passera eller uppe
hålla sig för maskineriets tillsyn eller dy:
ligt skall maskinrummet ha en höjd av
minst 1,8 m och ett fritt utrymme i sidled
av minst 0,5 m. Även mellan maskineriet
och taket i maskinrummet skall finnas ett
fritt utrymme av minst 0,5 m höjd. Fig. 1/3.
Rum för brytskivor, hastighetsbegrän*
sare etc. skall vara åtminstone brandhär*
digt i samma grad som hissmaskinrummet
samt i övrigt så tillgängligt och anordnat
att nysnämnda apparater utan hinder
kunna skötas.
Enligt Kommerskollegii författnings*
samling är hissmaskinrum att anse som
402
