KRANAR OCH ANDRA LYFTMASKINER

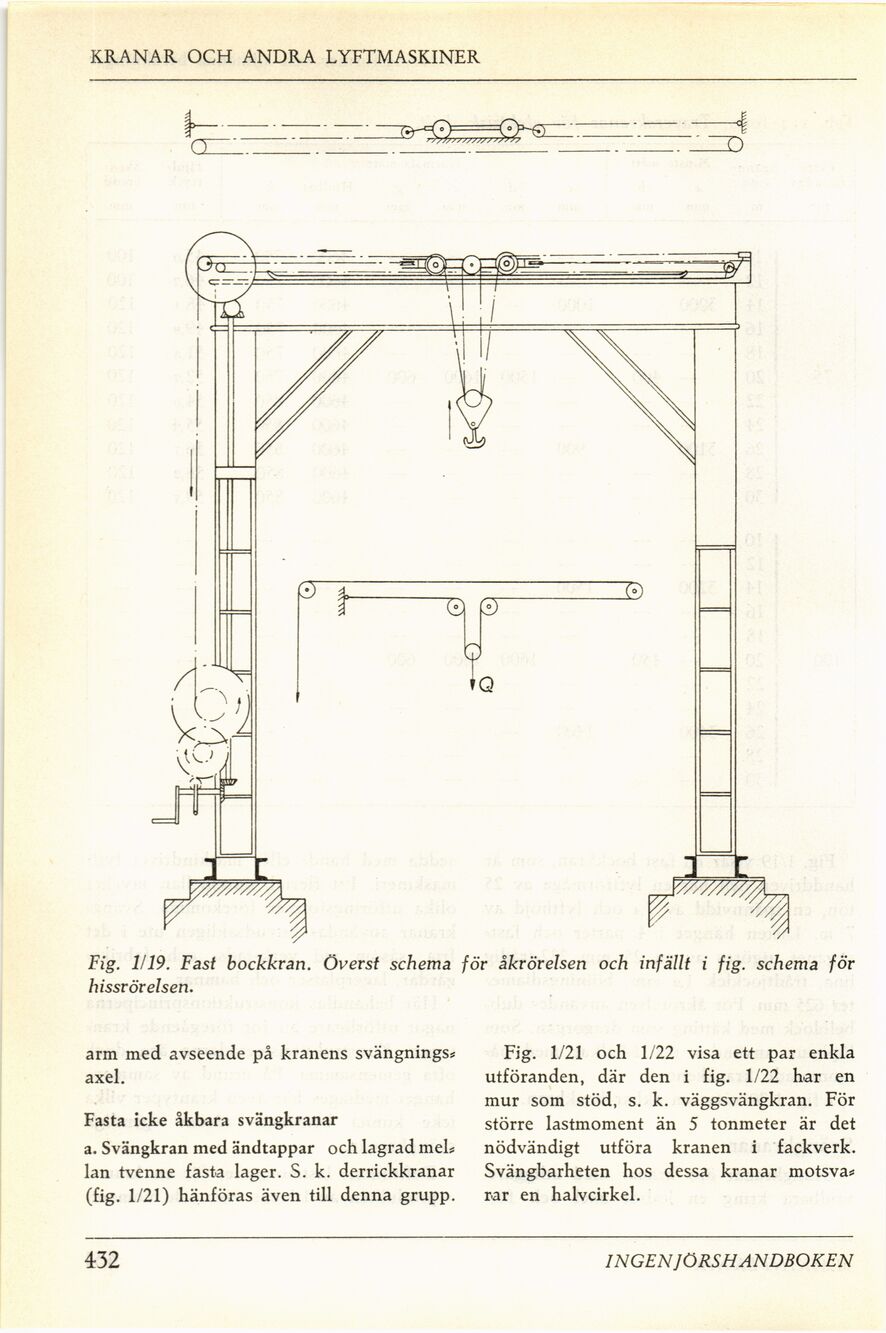

Fig. 1/19. Fast bockkran. Överst schema för åkrörelsen och infällt i fig. schema för
hissrörelsen.
arm med avseende på kranens svängnings*
axel.
Fasta icke åkbara svängkranar
a. Svängkran med ändtappar och lagrad mel*
lan tvenne fasta lager. S. k. derrickkranar
(fig. 1/21) hänföras även till denna grupp.
Fig. 1/21 och 1/22 visa ett par enkla
utföranden, där den i fig. 1/22 har en
mur som stöd, s. k. väggsvängkran. För
större lastmoment än 5 tonmeter är det
nödvändigt utföra kranen i fackverk.
Svängbarheten hos dessa kranar motsva*
rar en halvcirkel.
432
INGEN JÖRSH ANDBOKEN
