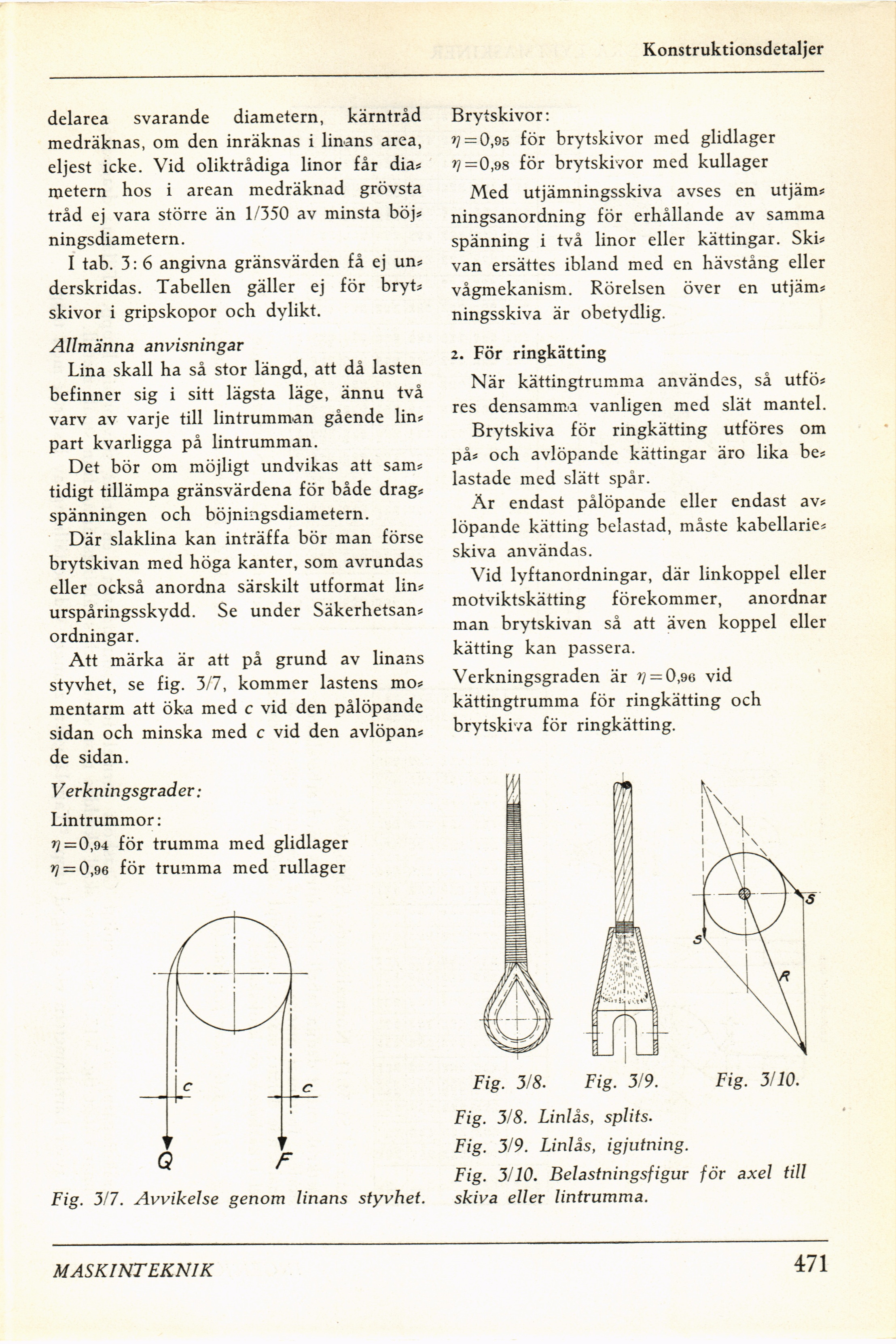

Konstruktionsdetaljer
delarea svarande diametern, kärntråd
medräknas, om den inräknas i linans area,
eljest icke. Vid oliktrådiga linor får dia*
metern hos i arean medräknad grövsta
tråd ej vara större än 1/350 av minsta böj*
ningsdiametern.
I tab. 3: 6 angivna gränsvärden få ej un*
derskridas. Tabellen gäller ej för bryt*
skivor i gripskopor och dylikt.
Allmänna anvisningar
Lina skall ha så stor längd, att då lasten
befinner sig i sitt lägsta läge, ännu två
varv av varje till lintrumman gående lin
part kvarligga på lintrumman.
Det bör om möjligt undvikas att sam
tidigt tillämpa gränsvärdena för både drag;
spänningen och böjningsdiametern.
Där slaklina kan inträffa bör man förse
brytskivan med höga kanter, som avrundas
eller också anordna särskilt utformat lin*
urspåringsskydd. Se under Säkerhetsan*
ordningar.
Att märka är att på grund av linans
styvhet, se fig. 3/7, kommer lastens mo*
mentarm att öka med c vid den pålöpande
sidan och minska med c vid den avlöpan*
de sidan.
Verkningsgrader:
Lintrummor:
V =0,94 för trumma med glidlager
»7 = 0,96 för trumma med rullager
Brytskivor:
V = 0,95 för brytskivor med glidlager
»7=0,98 för brytskivor med kullager
Med utjämningsskiva avses en utjäm*
ningsanordning för erhållande av samma
spänning i två linor eller kättingar. Ski*
van ersättes ibland med en hävstång eller
vågmekanism. Rörelsen över en utjäm*
ningsskiva är obetydlig.
2. För ringkätting
När kättingtrumma användes, så utfö*
res densamma vanligen med slät mantel.
Brytskiva för ringkätting utföres om
på* och avlöpande kättingar äro lika be
lastade med slätt spår.
Är endast pålöpande eller endast av
löpande kätting belastad, måste kabellarie
skiva användas.
Vid lyftanordningar, där linkoppel eller
motviktskätting förekommer, anordnar
man brytskivan så att även koppel eller
kätting kan passera.
Verkningsgraden är »7 = 0,96 vid
kättingtrumma för ringkätting och
brytskiva för ringkätting.
Q F
Fig. 3/7. Avvikelse genom linans styvhet.
Fig. 3/8. Fig. 3/9. Fig. 3/10.
Fig. 3/8. Linlås, splits.
Fig. 3/9. Linlås, igjutning.
Fig. 3/10. Belastningsfigur för axel till
skiva eller lintrumma.
MASKINTEKNIK
471
