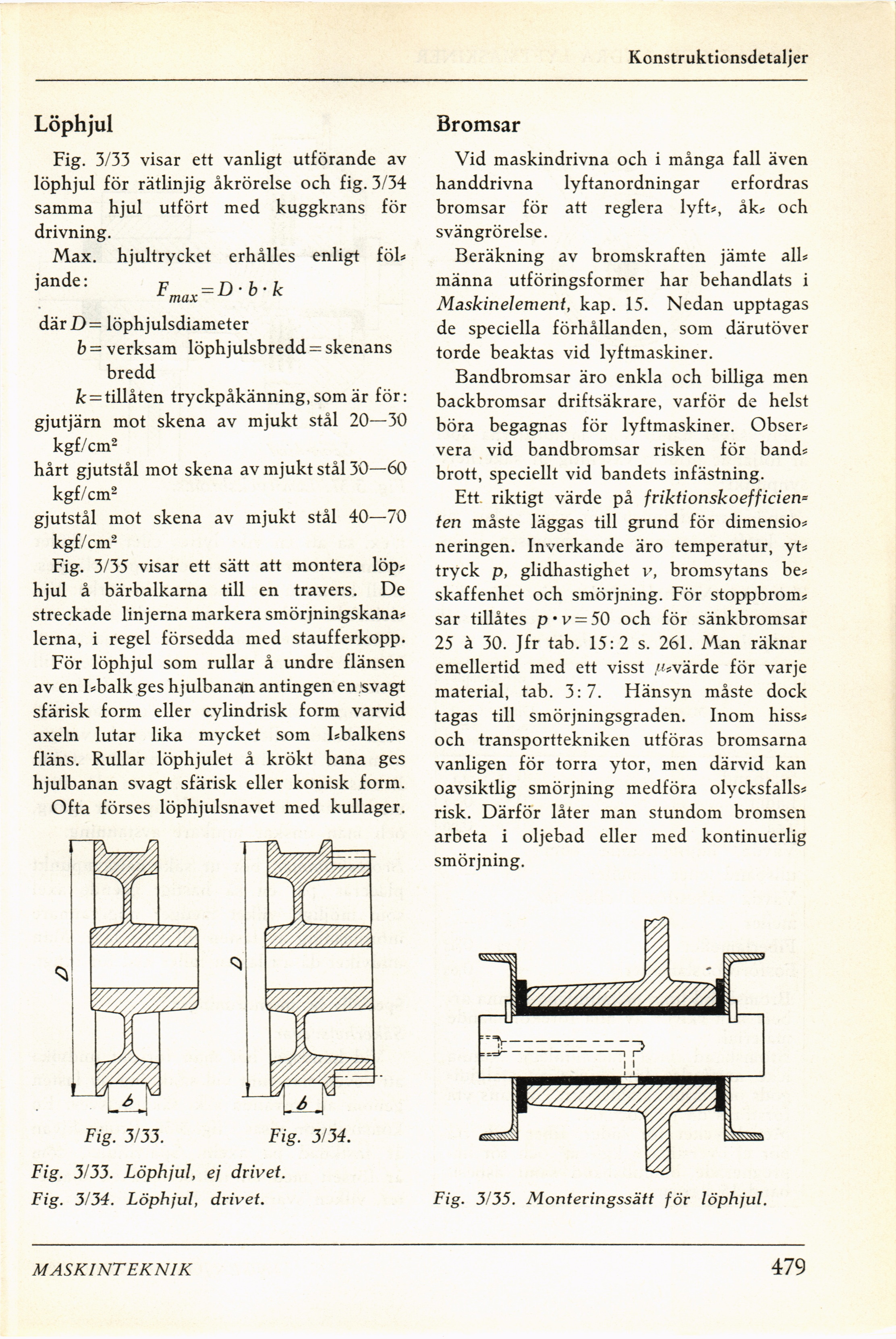

Konstruktionsdetaljer
Löphjul
Fig. 3/33 visar ett vanligt utförande av
löphjul för rätlinjig åkrörelse och fig. 3/34
samma hjul utfört med kuggkrans för
drivning.
Max. hjultrycket erhålles enligt föl*
Fmax = D’ b - k
där D- löphjulsdiameter
b = verksam löphjulsbredd = skenans
bredd
k = tillåten tryckpåkänning, som är för:
gjutjärn mot skena av mjukt stål 20—30
kgf/cm2
hårt gjutstål mot skena av mjukt stål 30—60
kgf/cm2
gjutstål mot skena av mjukt stål 40—70
kgf/ cm2
Fig. 3/35 visar ett sätt att montera löp*
hjul å bärbalkarna till en travers. De
streckade linjerna markera smörjningskana*
lerna, i regel försedda med staufferkopp.
För löphjul som rullar å undre flänsen
av en I*balk ges hjulbanain antingen en svagt
sfärisk form eller cylindrisk form varvid
axeln lutar lika mycket som I*balkens
fläns. Rullar löphjulet å krökt bana ges
hjulbanan svagt sfärisk eller konisk form.
Ofta förses löphjulsnavet med kullager.
Bromsar
Vid maskindrivna och i många fall även
handdrivna lyftanordningar erfordras
bromsar för att reglera lyft*, åks och
svängrörelse.
Beräkning av bromskraften jämte all*
männa utföringsformer har behandlats i
Maskinelement, kap. 15. Nedan upptagas
de speciella förhållanden, som därutöver
torde beaktas vid lyftmaskiner.
Bandbromsar äro enkla och billiga men
backbromsar driftsäkrare, varför de helst
böra begagnas för lyftmaskiner. Obser*
vera vid bandbromsar risken för band*
brott, speciellt vid bandets infästning.
Ett riktigt värde på friktionskoefficien=
ten måste läggas till grund för dimensio*
neringen. Inverkande äro temperatur, yt*
tryck p, glidhastighet v, bromsytans be*
skaffenhet och smörjning. För stoppbrom*
sar tillåtes p*v = 50 och för sänkbromsar
25 à 30. Jfr tab. 15:2 s. 261. Man räknar
emellertid med ett visst /«*värde för varje
material, tab. 3:7. Hänsyn måste dock
tagas till smörjningsgraden. Inom hiss*
och transporttekniken utföras bromsarna
vanligen för torra ytor, men därvid kan
oavsiktlig smörjning medföra olycksfalls*
risk. Därför låter man stundom bromsen
arbeta i oljebad eller med kontinuerlig
smörjning.
Fig. 3/35. Monteringssätt för löphjul.
Fig. 3/33. Löphjul, ej drivet.
Fig. 3/34. Löphjul, drivet.
MASKINTEKNIK
479
