Allmänna synpunkter och beräkningar
Fig. 1/11.

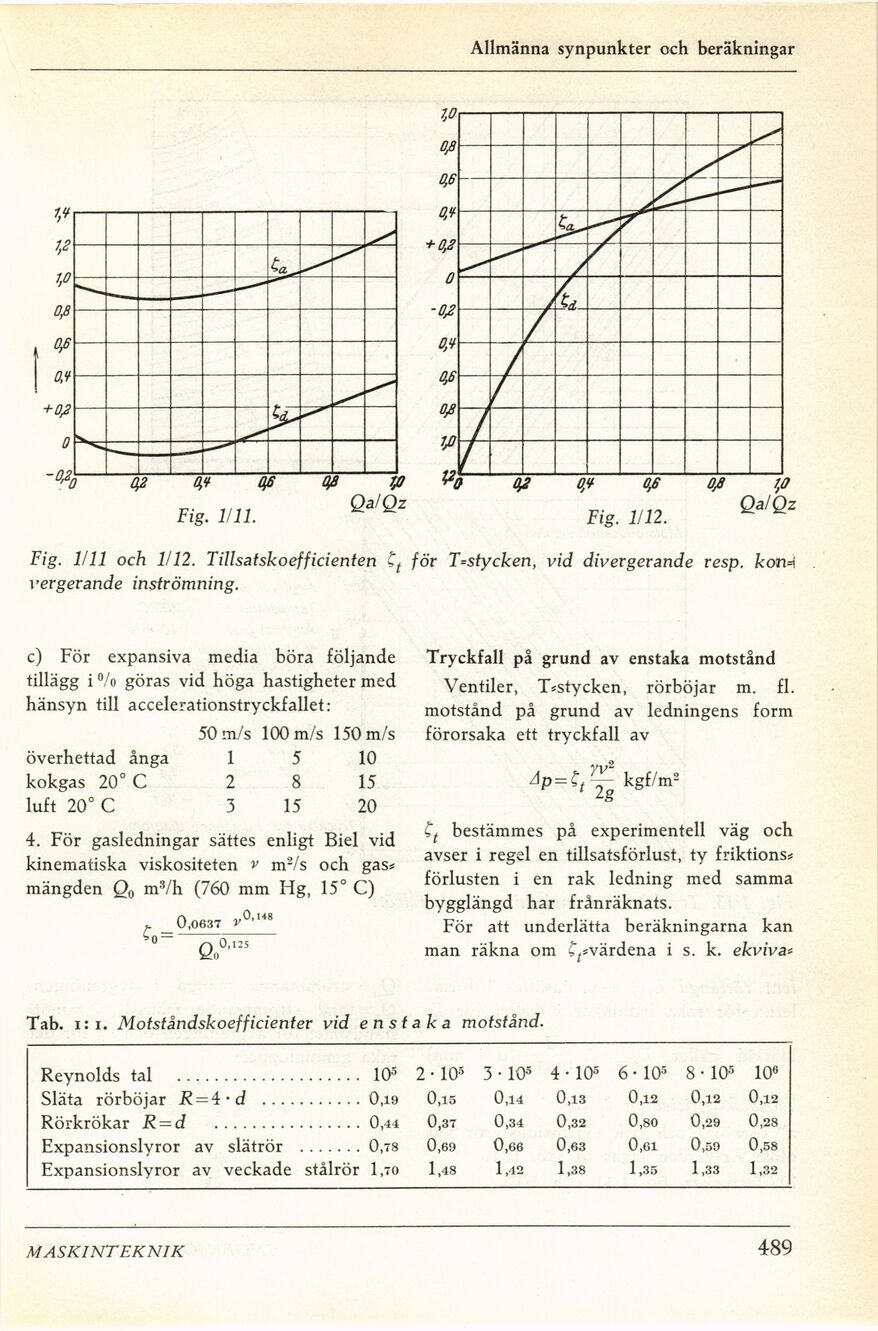

Fig. 1/11 och 1/12. Tillsatskoefficienten £t för T=stycken, vid divergerande resp. kon4
vergerande inströmning.
c) För expansiva media böra följande
tillägg i % göras vid höga hastigheter med
hänsyn till accelerationstryckfallet:
50 m/s 100 m/s 150 m/s
överhettad ånga 1 5 10
kokgas 20° C 2 8 15
luft 20° C 3 15 20
4. För gasledningar sättes enligt Biel vid
kinematiska viskositeten v m2/s och gas*
mängden Q0 m3/h (760 mm Hg, 15° C)
t 0,0637 V0"’48
Qo0,125
Tryckfall på grund av enstaka motstånd
Ventiler, T*stycken, rörböjar m. fi.
motstånd på grund av ledningens form
förorsaka ett tryckfall av
AP=Z/-fg kgf/m2
bestämmes på experimentell väg och
avser i regel en tillsatsförlust, ty friktions*
förlusten i en rak ledning med samma
bygglängd har frånräknats.
För att underlätta beräkningarna kan
man räkna om tevärdena i s. k. ekviva*
Tab. i: i. Motståndskoefficienter vid enstaka motstånd.
Reynolds tal .................... 105 2 • 105 3 • ro5 4 • 105 6- 105 8 • 105 106
Släta rörböjar R-i-d ........... 0,19 0,15 0,14 0,13 0,12 0,12 0,12
Rörkrökar R — d ................ 0,44 0,37 0,34 0,32 0,8O 0,29 0,28
Expansionslyror av slätrör ....... 0,78 0,69 0,66 0,63 0,61 0,59 0,58
Expansionslyror av veckade stålrör 1,70 1,48 1,42 1,38 1,35 1,33 1,32
