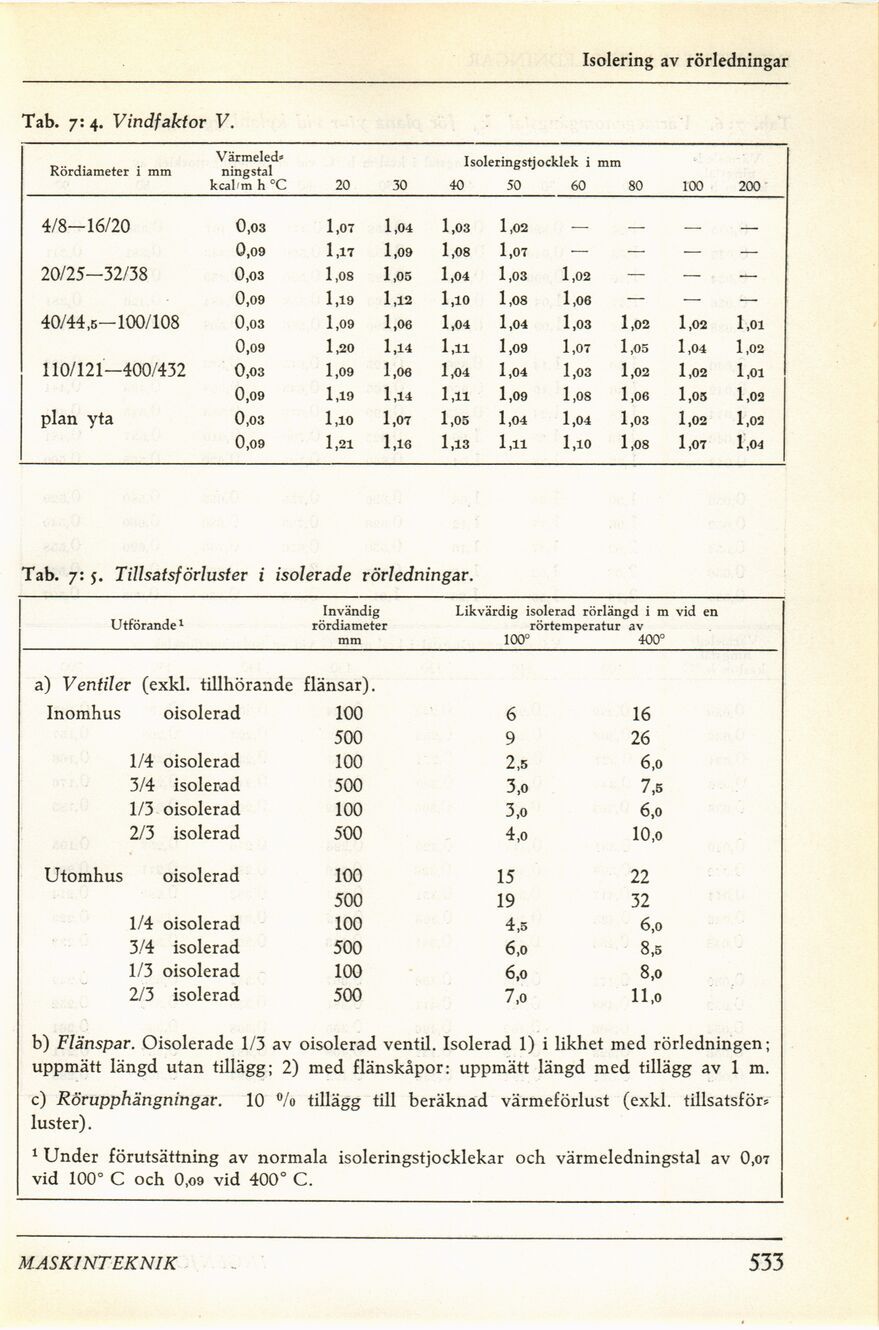

Isolering av rörledningar
Tab. 7: 4. Vindfaktor V.
Rördiameter i mm Värmeled» ningstal kcal’m h °C 20 30 Isoleringstjocklek i mm 40 50 60 80 100 200
4/8—16/20 0,03 1,07 1,04 1,03 1,02 _ _ _ _
0,09 1,17 1,09 1,08 1,07 — — — —
20/25—32/38 0,03 1,08 1,05 1,04 1,03 1,02 — — —
0,09 1,19 1,12 1,10 1,08 1,06 — — —
40/44,5—100/108 0,03 1,09 1,06 1,04 1,04 1,03 1,02 1,02 1,01
0,09 1,20 1,14 1,11 1,09 1,07 1,05 1,04 1,02
110/121—400/432 0,03 1,09 1,06 1,04 1,04 1,03 1,02 1,02 1,01
0,09 1,19 1,14 1,11 1,09 1,08 1,06 1,05 1,02
plan yta 0,03 1,10 1,07 1,05 1,04 1,04 1,03 1,02 1,02
0,09 1,21 1,16 1,13 1,11 1,10 1,08 1,07 1,04
Tab. 7: j. Tillsatsförluster i isolerade rörledningar.
Utförande1
Invändig Likvärdig isolerad rörlängd i m vid en
rördiameter rörtemperatur av
mm 100° 400°
a) Ventiler (exkl. tillhörande flänsar)
Inomhus
Utomhus
oisolerad 100 6 16
500 9 26
1/4 oisolerad 100 2,5 6,o
3/4 isolerad 500 3,o 7,5
1/3 oisolerad 100 3,o 6,0
2/3 isolerad 500 4,o 10,o
oisolerad 100 15 22
500 19 32
1/4 oisolerad 100 4,5 6,o
3/4 isolerad 500 6,o 8,5
1/3 oisolerad 100 6,o 8,o
2/3 isolerad 500 7,o 11,0
b) Flänspar. Oisolerade 1/3 av oisolerad ventil. Isolerad 1) i likhet med rörledningen;
uppmätt längd utan tillägg; 2) med flänskåpor: uppmätt längd med tillägg av 1 m.
c) Rörupphängningar. 10 % tillägg till beräknad värmeförlust (exkl. tillsatsför*
luster).
1 Under förutsättning av normala isoleringstjocklekar och värmeledningstal av 0,07
vid 100° C och 0,09 vid 400° C.
MASKINTEKNIK
533
