KOMPRESSORER
Reglering med automatisk start och
stopp tillämpas speciellt för mindre kom*
pressoranläggningar, där luftbehovet ofta
är mycket intermittent men man alltid vill
ha tryckluft omedelbart tillgänglig. Vid
anläggningar med större kapacitet är det
ej sällsynt att luftbehovet under viss tid
av dygnet, ex. under natten, är relativt
litet. Det är då ofta mycket ekonomiskt
att ha en av kompressorerna anordnade
för automatisk start och stopp under den*
na tid.
Reglering av en kompressor med auto*
matisk start och stopp är ur effektsyn*
punkt en mer ekonomisk metod än de i
det följande beskrivna regleringssyste*
men.
Vid de tre övriga regleringsmetoderna
bringas kompressorn att helt eller delvis
sluta komprimera med hjälp av tryck*
luft från anläggningens luftbehållare. Det
styrande organet, vanligen benämnt »reg*
leringsventil» eller »avlastningsventil»
framsläpper vid ett visst inställt maximi*
tryck tryckluft till avlastningsanordningen
för dennas manövrering. Sedan trycket i
luftbehållaren fallit till ett visst inställt
värde återgår regleringsventilen automa*
tiskt till sitt utgångsläge varvid avlastnin*
gen upphör.
För regleringsventilens konstruktion till*
lämpas flera olika principer. För större
kompressorer, som ofta avlasta i 2 eller 4
steg, utföres den ofta som en axiellt fjä*
derbelastad eller via ett länksystem vikt*
belastad cylindrisk slid. Denna påverkas i
andra ändan av lufttrycket från behålla*
ren och intager ett bestämt läge för varje
lufttryck. Vid slidens förskjutning i axiell
led öppnas eller stänges luftkanaler som
föra luft till avlastningsanordningen eller
till hjälpslider vilka i sin tur lämna ma*
növerluft till avlastningsanordningen.
Vid mindre och medelstora kompresso*
rer, som vanligen avlasta i ett steg, dvs.
endast arbeta med full kapacitet eller helt
avlastade, utföres vanligen regleringsven*
tilen med en fjäderbelastad ventilkägla
eller ventilskiva som reglerande organ. (Se
fig. 2/14.) Ventilkäglan tätar i sitt undre
läge mot ett säte under vilket luftbehålla*
rens tryck verkar. När lufttrycket stigit
så högt att fjädertrycket övervinnes rör
sig ventilkäglan snabbt till sitt övre läge,
där den tätar mot ett övre säte. Luft släp*
pes då fram runt käglans periferi till av*
lastningsorganen. När trycket fallit så
mycket att fjädertrycket övervinner luft*
trycket på ventilkäglan återgår denna
till sitt utgångsläge och avlastningen upp*
hör.
558

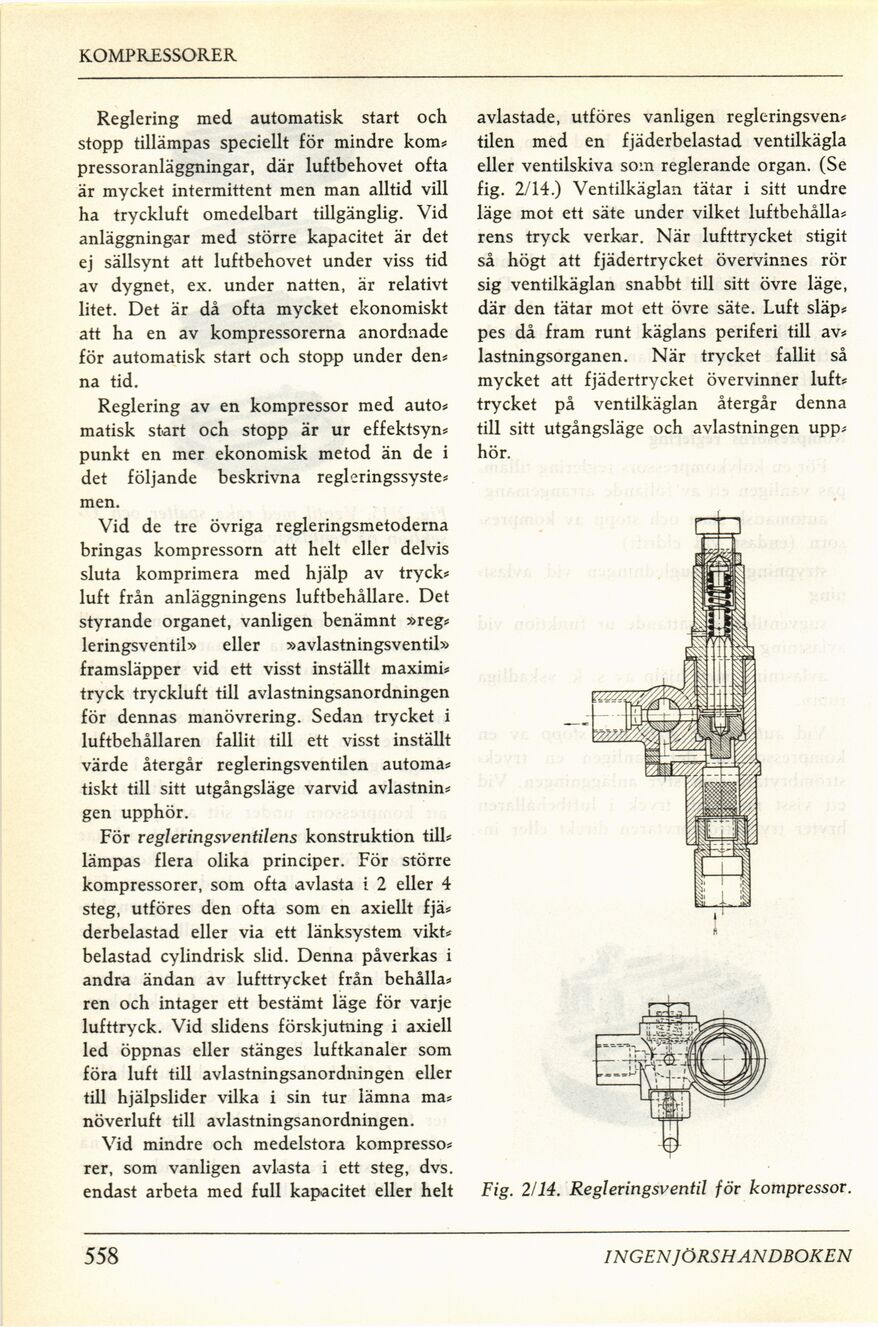

Fig. 2/14. Regleringsventil för kompressor.
INGEN JÖRSH ANDBOKEN
