TRYCKLUFT ANLÄGGNINGAR

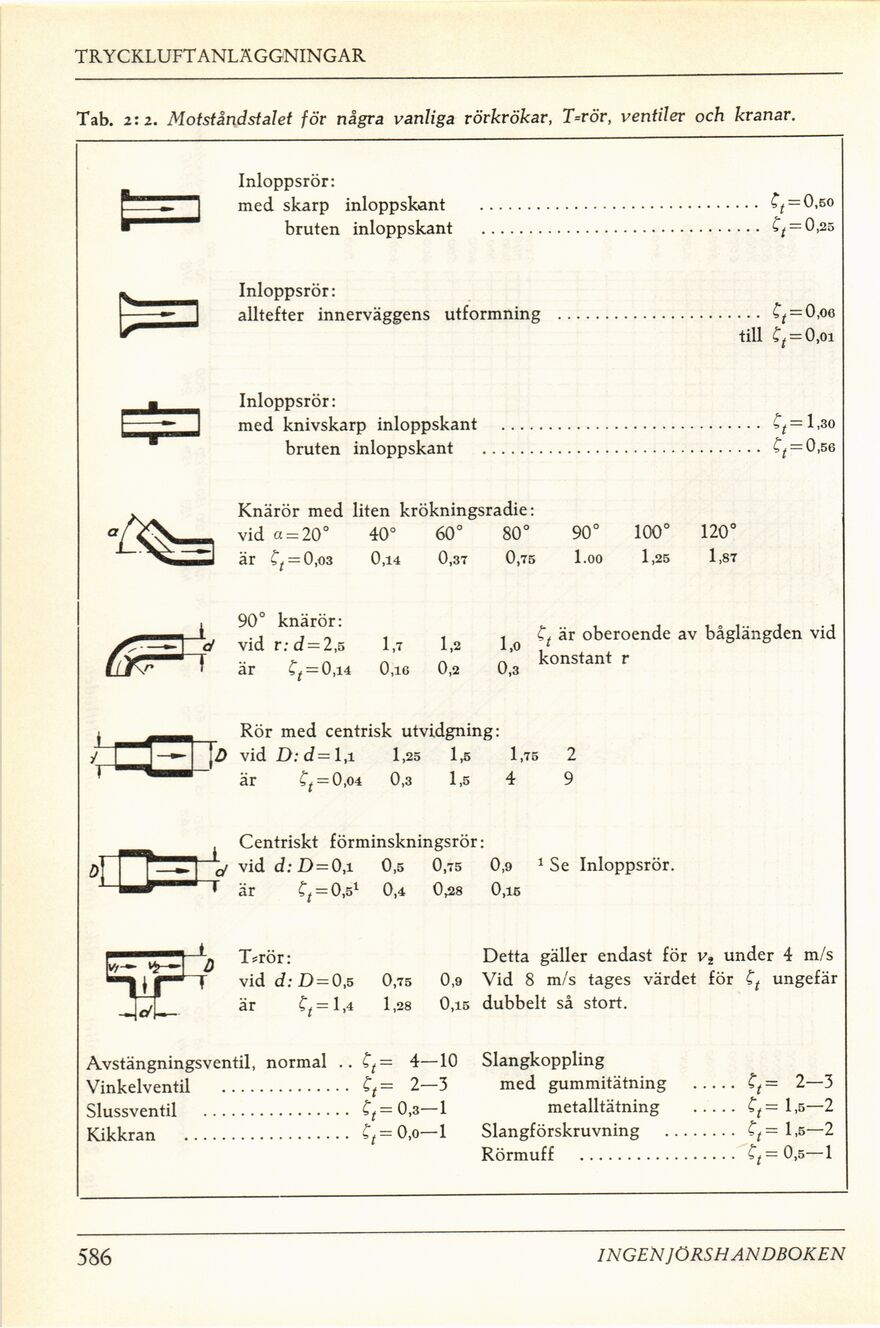

Tab. 2:2. Motståndstalet för några vanliga rörkrökar, T=rör, ventiler och kranar.
Inloppsrör:
med skarp inloppskant .............................. £, = 0,so
bruten inloppskant .............................. £, = 0,25
Inloppsrör:
alltefter innerväggens utformning
... C,=0,06
till £, = 0,oi
Inloppsrör:
med knivskarp inloppskant ........................................................£, = 1,30
bruten inloppskant ............................................................£, = 0,56
Knärör med liten krökningsradie:
vid a = 20° 40° 60° 80° 90° 100° 120°
är £, = 0,O3 0,14 0,37 0,75 1.00 1,25 1,87
ld vid r*d = 2,5 1,7 1,2 lo ct är oberoende av båglängden vid
är £, = 0,i4 0,i6 0,2 0,3 konstantr
Rör med centrisk utvidgning:
vid D: ff = l,i 1,25 1,5 1,75 2
£, = O,04 0,3 1,5 4
Centriskt förminskningsrör:
vid d: D = 0,i 0,5 0,75 0,9 1 Se Inloppsrör.
är £, = 0,5* 0,4 0,28 0,ik
Tsrör: Detta gäller endast för v2 under 4 m/s
vid d: D = 0,5 0,75 0,9 Vid 8 m/s tages värdet för £, ungefär
är £, = 1,4 1,28 0,15 dubbelt så stort.
Avstängningsventil, normal .. £,= 4—10
Vinkelventil ............................£,= 2—3
Slussventil ................................£^=0,3—1
Kikkran ....................................£,= 0,o— 1
Slangkoppling
med gummitätning ..........£, = 2—3
metalltätning ..........£, = 1,5—2
Slangförskruvning ................£, = 1,5—2
Rörmuff ..................................£,= 0,5—1
586
INGEN ]ÖRSH ANDBOKEN
