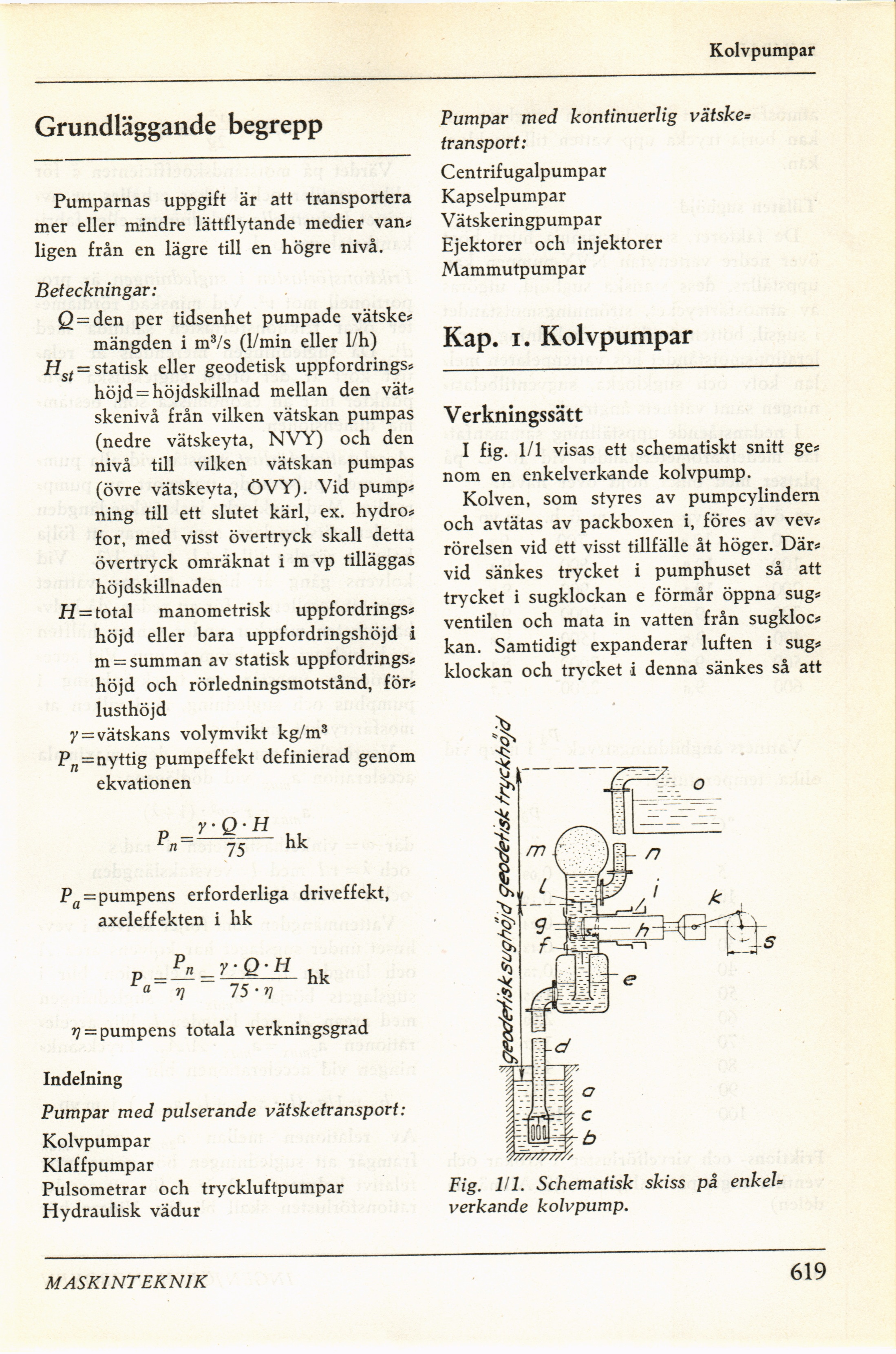

Kolvpumpar
Grundläggande begrepp
Pumparnas uppgift är att transportera
mer eller mindre lättflytande medier vans
ligen från en lägre till en högre nivå.
Beteckningar:
Q = den per tidsenhet pumpade vätske?
mängden i m3/s (1/min eller 1/h)
Hst = statisk eller geodetisk uppfordrings»
höjd = höjdskillnad mellan den vät?
skenivå från vilken vätskan pumpas
(nedre vätskeyta, NVY) och den
nivå till vilken vätskan pumpas
(övre vätskeyta, ÖVY). Vid pump?
ning till ett slutet kärl, ex. hydro?
for, med visst övertryck skall detta
övertryck omräknat i m vp tilläggas
höjdskillnaden
H — total manometrisk uppfordrings?
höjd eller bara uppfordringshöjd i
m = summan av statisk uppfordrings?
höjd och rörledningsmotstånd, för?
lusthöjd
y = vätskans volymvikt kg/m3
Pn = nyttig pumpeffekt definierad genom
ekvationen
75 hk
Pa = pumpens erforderliga driveffekt,
axeleffekten i hk
a rj 75-t]
y] = pumpens totala verkningsgrad
Indelning
Pumpar med pulserande vätsketransport:
Kolvpumpar
Klaffpumpar
Pulsometrar och tryckluftpumpar
Hydraulisk vädur
Pumpar med kontinuerlig vätske*
transport:
Centrifugalpumpar
Kapselpumpar
Vätskeringpumpar
Ejektorer och injektorer
Mammutpumpar
Kap. i. Kolvpumpar
Verkningssätt
I fig. 1/1 visas ett schematiskt snitt ge?
nom en enkelverkande kolvpump.
Kolven, som styres av pumpcylindern
och avtätas av packboxen i, föres av vev?
rörelsen vid ett visst tillfälle åt höger. Där?
vid sänkes trycket i pumphuset så att
trycket i sugklockan e förmår öppna sug?
ventilen och mata in vatten från sugkloc?
kan. Samtidigt expanderar luften i sug?
klockan och trycket i denna sänkes så att
Fig. 1U. Schematisk skiss på enkel*
verkande kolvpump.
MASKINTEKNIK
619
