PUMPAR

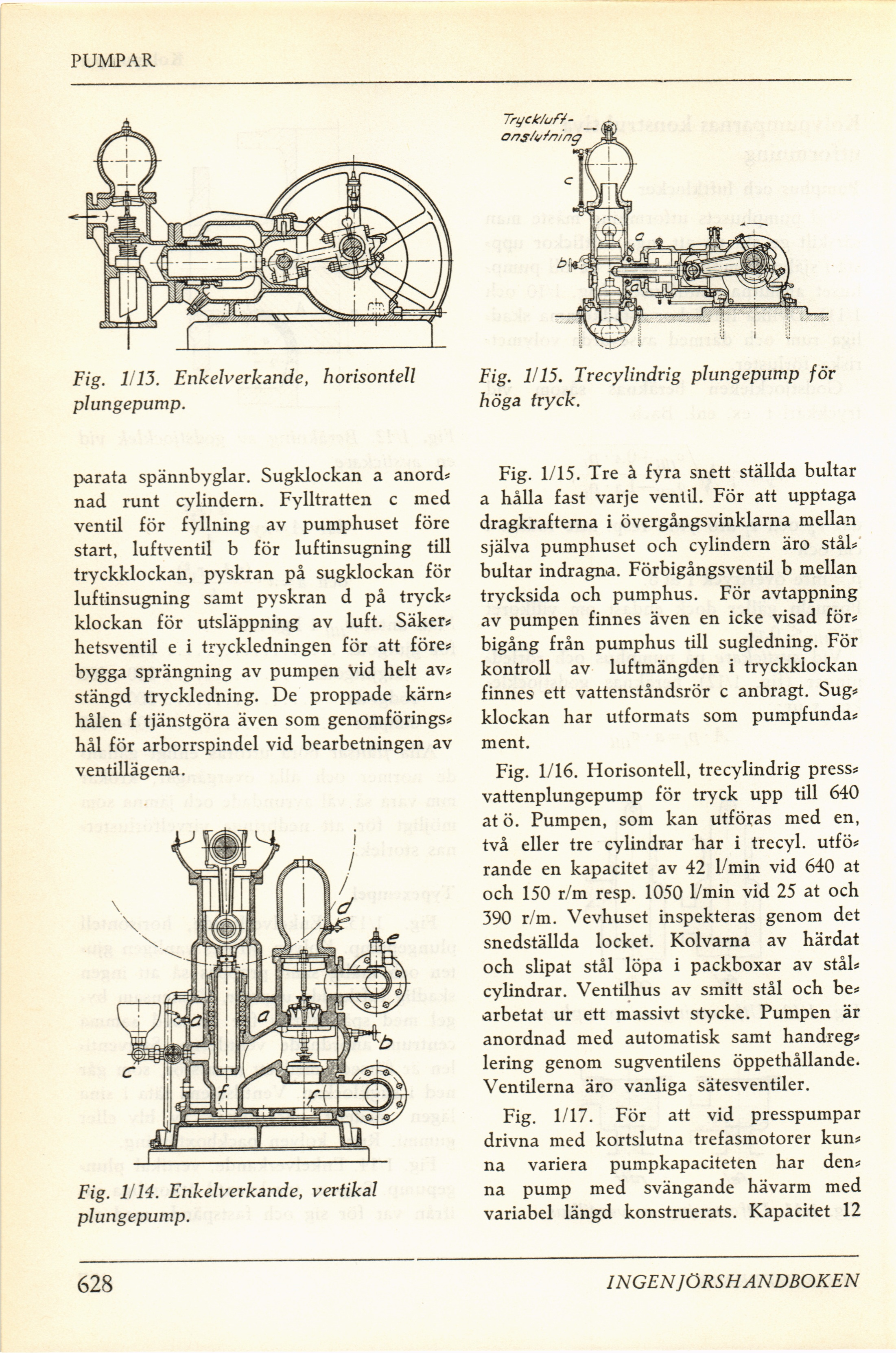

Fig. 1/13. Enkelverkande, horisontell
plungepump.
parata spännbyglar. Sugklockan a anord?
nad runt cylindern. Fylltratten c med
ventil för fyllning av pumphuset före
start, luftventil b för luftinsugning till
tryckklockan, pyskran på sugklockan för
luftinsugning samt pyskran d på tryck?
klockan för utsläppning av luft. Säker?
hetsventil e i tryckledningen för att före?
bygga sprängning av pumpen vid helt av?
stängd tryckledning. De proppade kärn?
hålen f tjänstgöra även som genomförings?
hål för arborrspindel vid bearbetningen av
ventillägena.
Fig. 1/14. Enkelverkande, vertikal
plungepump.
Fig. 1/15. Trecylindrig plungepump för
höga tryck.
Fig. 1/15. Tre à fyra snett ställda bultar
a hålla fast varje ventil. För att upptaga
dragkrafterna i övergångsvinklarna mellan
själva pumphuset och cylindern äro stål?
bultar indragna. Förbigångsventil b mellan
trycksida och pumphus. För avtappning
av pumpen finnes även en icke visad för?
bigång från pumphus till sugledning. För
kontroll av luftmängden i tryckklockan
finnes ett vattenståndsrör c anbragt. Sug?
klockan har utformats som pumpfunda?
ment.
Fig. 1/16. Horisontell, trecylindrig press?
vattenplungepump för tryck upp till 640
at ö. Pumpen, som kan utföras med en,
två eller tre cylindrar har i trecyl. utfö?
rande en kapacitet av 42 1/min vid 640 at
och 150 r/m resp. 1050 1/min vid 25 at och
390 r/m. Vevhuset inspekteras genom det
snedställda locket. Kolvarna av härdat
och slipat stål löpa i packboxar av stål?
cylindrar. Ventilhus av smitt stål och be?
arbetat ur ett massivt stycke. Pumpen är
anordnad med automatisk samt handreg?
lering genom sugventilens öppethållande.
Ventilerna äro vanliga sätesventiler.
Fig. 1/17. För att vid presspumpar
drivna med kortslutna trefasmotorer kun?
na variera pumpkapaciteten har den?
na pump med svängande hävarm med
variabel längd konstruerats. Kapacitet 12
628
INGEN J ÖRS HANDBOKEN
