PUMPAR
V///////J

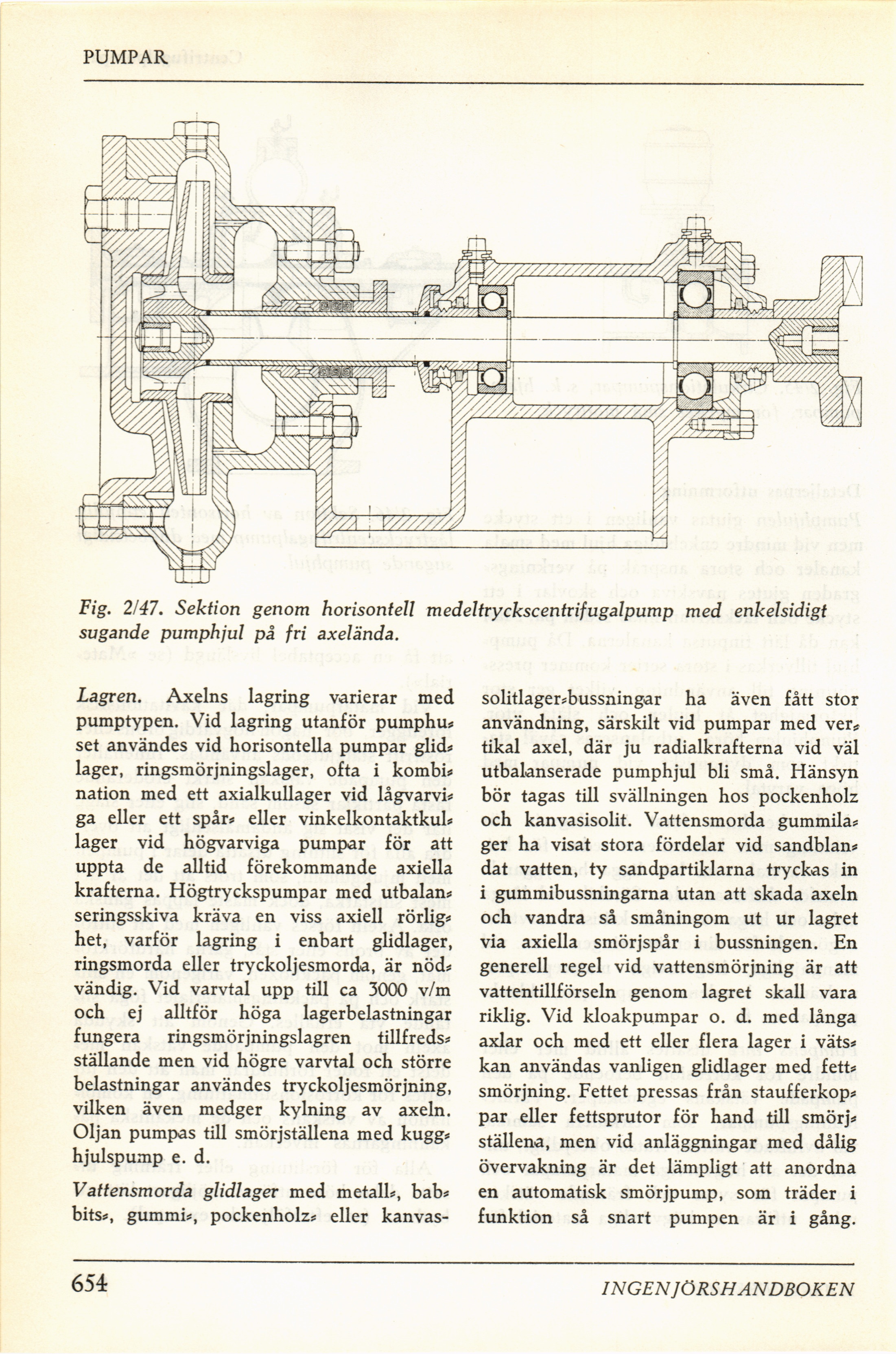

Fig. 2147. Sektion genom horisontell medeltryckscentrifugalpump med enkelsidigt
sugande pumphjul på fri axelända.
Lagren. Axelns lagring varierar med
pumptypen. Vid lagring utanför pumphu*
set användes vid horisontella pumpar glid*
lager, ringsmörjningslager, ofta i kombi*
nation med ett axialkullager vid lågvarvi*
ga eller ett spår* eller vinkelkontaktkul*
lager vid högvarviga pumpar för att
uppta de alltid förekommande axiella
krafterna. Högtryckspumpar med utbalan*
seringsskiva kräva en viss axiell rörlig*
het, varför lagring i enbart glidlager,
ringsmorda eller tryckoljesmorda, är nöd*
vändig. Vid varvtal upp till ca 3000 v/m
och ej alltför höga lagerbelastningar
fungera ringsmörjningslagren tillfreds*
ställande men vid högre varvtal och större
belastningar användes tryckoljesmörjning,
vilken även medger kylning av axeln.
Oljan pumpas till smörjställena med kugg*
hjulspump e. d.
Vattensmorda glidlager med metall*, bab*
bits*, gummi*, pockenholz* eller kanvas-
solitlager*bussningar ha även fått stor
användning, särskilt vid pumpar med ver*
tikal axel, där ju radialkrafterna vid väl
utbalanserade pumphjul bli små. Hänsyn
bör tagas till svällningen hos pockenholz
och kanvasisolit. Vattensmorda gummila*
ger ha visat stora fördelar vid sandblan*
dat vatten, ty sandpartiklarna tryckas in
i gummibussningarna utan att skada axeln
och vandra så småningom ut ur lagret
via axiella smörjspår i bussningen. En
generell regel vid vattensmörjning är att
vattentillförseln genom lagret skall vara
riklig. Vid kloakpumpar o. d. med långa
axlar och med ett eller flera lager i väts*
kan användas vanligen glidlager med fett*
smörjning. Fettet pressas från staufferkop*
par eller fettsprutor för hand till smörj*
ställena, men vid anläggningar med dålig
övervakning är det lämpligt att anordna
en automatisk smörjpump, som träder i
funktion så snart pumpen är i gång.
654
INGEN J ÖRS HANDBOKEN
