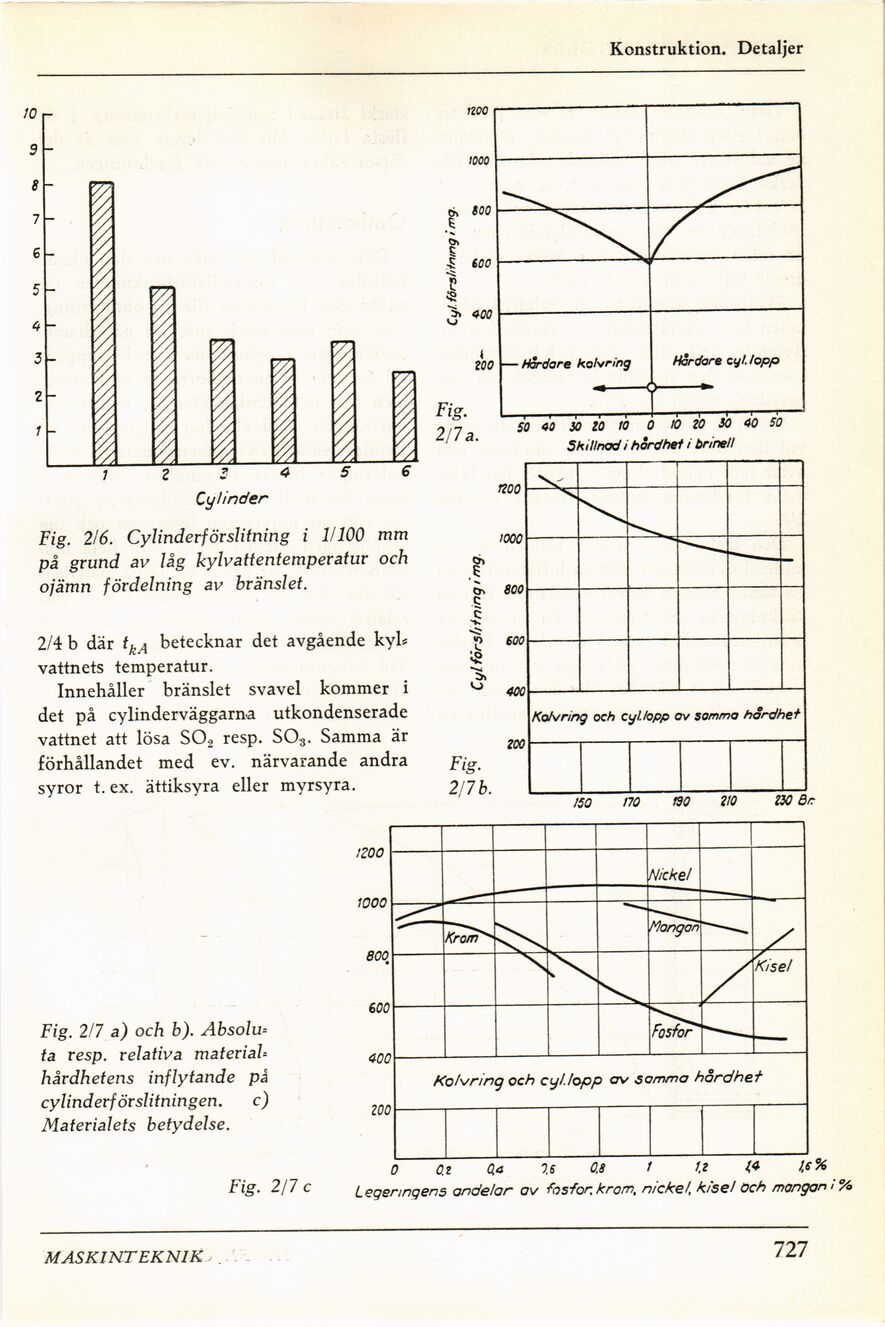

Konstruktion. Detaljer
Fig. 2/6. Cylinderförslitning i 1/100 mm
på grund av låg kylvattentemperatur och
ojämn fördelning av bränslet.
2/4 b där tkA betecknar det avgående kyl*
vattnets temperatur.
Innehåller bränslet svavel kommer i
det på cylinderväggarna utkondenserade
vattnet att lösa SO, resp. S03. Samma är
förhållandet med ev. närvarande andra
syror t. ex. ättiksyra eller myrsyra.
Fig. 2/7 a) och b). Absolu=
ta resp. relativa materiaU
hårdhetens inflytande på
cylinderförslitningen. c)
Materialets betydelse.
Fig.
2/7 b.
Fig. 2/7 c
MASKINTEKNIK
727
Fig.
2/7 a.
