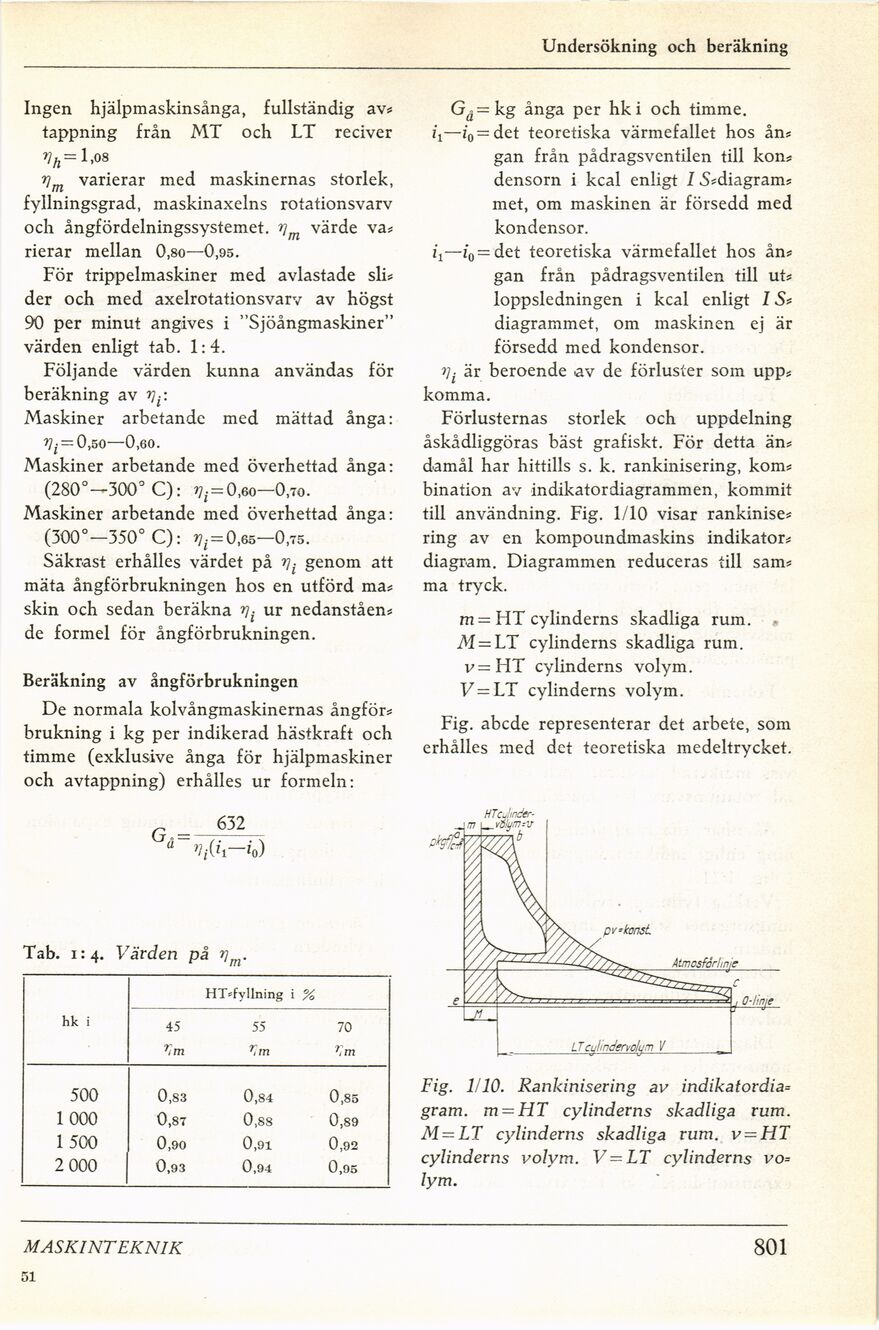

Undersökning och beräkning
Ingen hjälpmaskinsånga, fullständig avs
tappning från MT och LT reciver
V fi — 1 >08
Vm varierar med maskinernas storlek,
fyllningsgrad, maskinaxelns rotationsvarv
och ångfördelningssystemet. r\ värde va?
rierar mellan 0,so—0,95.
För trippelmaskiner med avlastade slis
der och med axelrotationsvarv av högst
90 per minut angives i "Sjöångmaskiner"
värden enligt tab. 1:4.
Följande värden kunna användas för
beräkning av rj.-.
Maskiner arbetande med mättad ånga:
V~ 0,50—0,60.
Maskiner arbetande med överhettad ånga:
(280°—300° C): ^. = 0,6o—0,TO.
Maskiner arbetande med överhettad ånga:
(300°—350° C): ^- = 0,65—0,75.
Säkrast erhålles värdet på rj. genom att
mäta ångförbrukningen hos en utförd ma*
skin och sedan beräkna ur nedanståens
de formel för ångförbrukningen.
Beräkning av ångförbrukningen
De normala kolvångmaskinernas ångförs
brukning i kg per indikerad hästkraft och
timme (exklusive ånga för hjälpmaskiner
och avtappning) erhålles ur formeln:
Tab. 1:4. Värden på vm-
Gd=kg ånga per hk i och timme.
—z0 = det teoretiska värmefallet hos åns
gån från pådragsventilen till kons
densorn i kcal enligt I Ssdiagrams
met, om maskinen är försedd med
kondensor.
—z0=det teoretiska värmefallet hos åns
gån från pådragsventilen till uts
loppsledningen i kcal enligt I St
diagrammet, om maskinen ej är
försedd med kondensor.
Vi är beroende av de förluster som upps
komma.
Förlusternas storlek och uppdelning
åskådliggöras bäst grafiskt. För detta äns
damål har hittills s. k. rankinisering, koms
bination av indikatordiagrammen, kommit
till användning. Fig. 1/10 visar rankinises
ring av en kompoundmaskins indikators
diagram. Diagrammen reduceras till sams
ma tryck.
m = HT cylinderns skadliga rum.
AI = LT cylinderns skadliga rum.
v=HT cylinderns volym.
V = LT cylinderns volym.
Fig. abcde representerar det arbete, som
erhålles med det teoretiska medeltrycket.
HTcJmder-
Fig. 1/10. Rankinisering av indikatordia=
gram. m — HT cylinderns skadliga rum.
M — LT cylinderns skadliga rum. v = HT
cylinderns volym. V = LT cylinderns vo=
lym.
HIfyllning i %
hk i 45 55 70
ri m r,m Vm
500 0,83 0,84 0,85
1 000 0,87 0,88 0,89
1 500 0,90 0,91 0,92
2 000 0,93 0,94 0,95
MASKINTEKNIK
51
