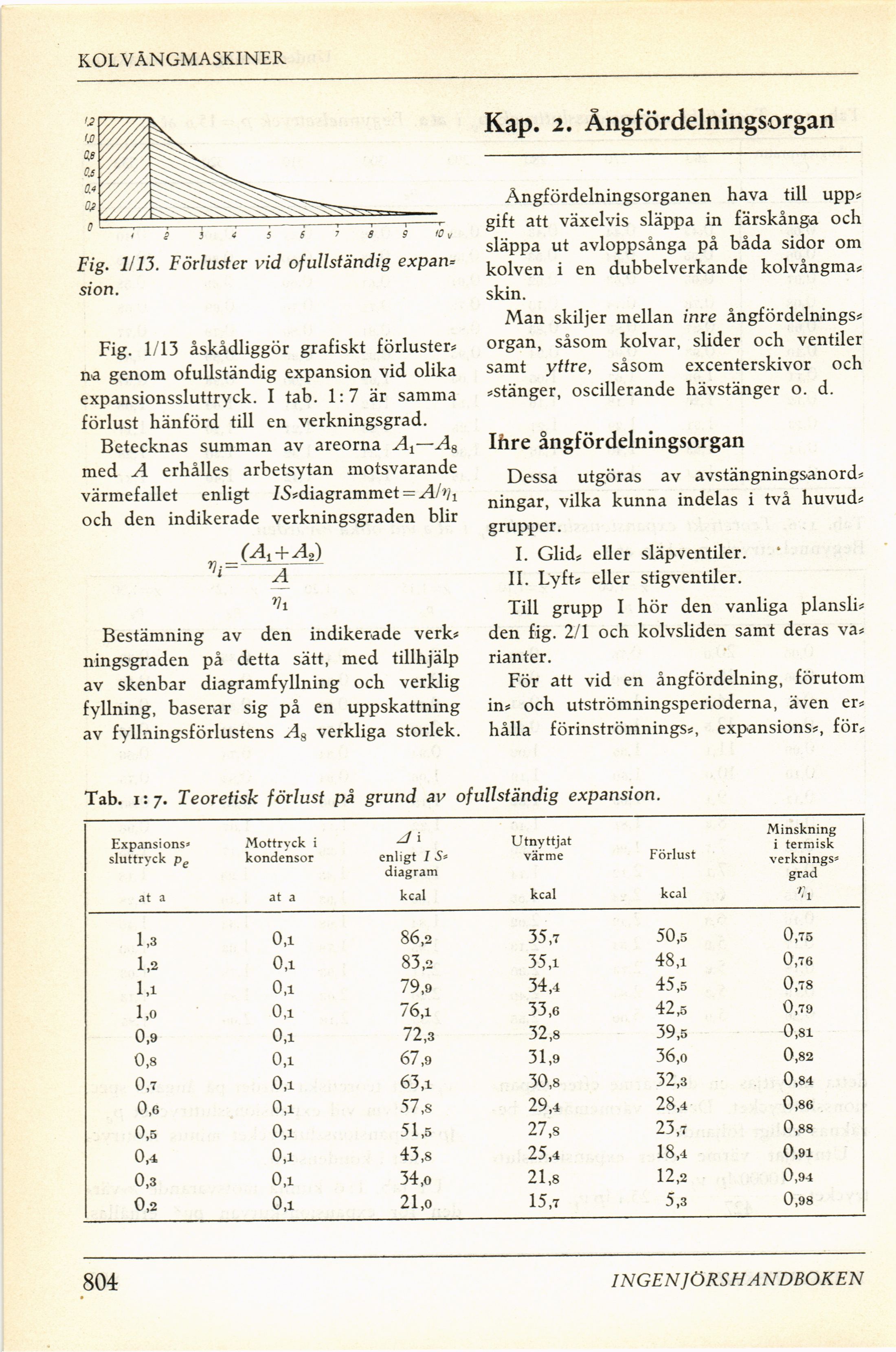

KOLVÅNGMASKINER
Fig. 1/13. Förluster vid ofullständig expan=
sion.
Fig. 1/13 åskådliggör grafiskt förluster*
na genom ofullständig expansion vid olika
expansionssluttryck. I tab. 1:7 är samma
förlust hänförd till en verkningsgrad.
Betecknas summan av areorna Ax—As
med A erhålles arbetsytan motsvarande
värmefallet enligt LS*diagrammet = Ah)i
och den indikerade verkningsgraden blir
(At + A2)
V-=~-—T-—
A
Vi
Bestämning av den indikerade verks
ningsgraden på detta sätt, med tillhjälp
av skenbar diagramfyllning och verklig
fyllning, baserar sig på en uppskattning
av fyllningsförlustens As verkliga storlek.
Kap. 2. Ångfördelningsorgan
Ångfördelningsorganen hava till upp*
gift att växelvis släppa in färskånga och
släppa ut avloppsånga på båda sidor om
kolven i en dubbelverkande kolvångma*
skin.
Man skiljer mellan inre ångfördelnings*
organ, såsom kolvar, slider och ventiler
samt yttre, såsom excenterskivor och
*stänger, oscillerande hävstänger o. d.
Inre ångfördelningsorgan
Dessa utgöras av avstängningsanord*
ningar, vilka kunna indelas i två huvud*
grupper.
I. Glid* eller släpventiler.
II. Lyft? eller stigventiler.
Till grupp I hör den vanliga plansli*
den fig. 2/1 och kolvsliden samt deras va*
rianter.
För att vid en ångfördelning, förutom
in* och utströmningsperioderna, även er*
hålla förinströmnings*, expansions*, för*
Tab. hj. Teoretisk förlust på grund av ofullständig expansion.
Expansions» sluttryck pe at a Mottryck i kondensor at a enligt I St diagram kcal Utnyttjat värme kcal Förlust kcal Minskning i termisk verknings5 grad >h
1,3 0,1 86,2 35,7 50,5 0,75
1,2 0,1 83,2 35,1 48,1 0,76
1,1 0,1 79,9 34,4 45,5 0,78
1,0 0,1 76,1 33,6 42,5 0,79
0,9 0,1 72,3 32,8 39,5 0,81
0,8 0,1 67,9 31,9 36,o 0,82
0,7 0,1 63,i 30,8 32,3 0,84
0,6 0,1 57,s 29,4 28,4 0,86
0,5 0,1 51,5 27,s 23,7 0,88
0,4 0,1 43,8 25,4 18,4 0,91
0,3 0,1 34,o 21,8 12,2 0,94
0,2 0,1 21,o 15,7 5,3 0,98
804
INGEN ]ÖRS HANDBOKEN
