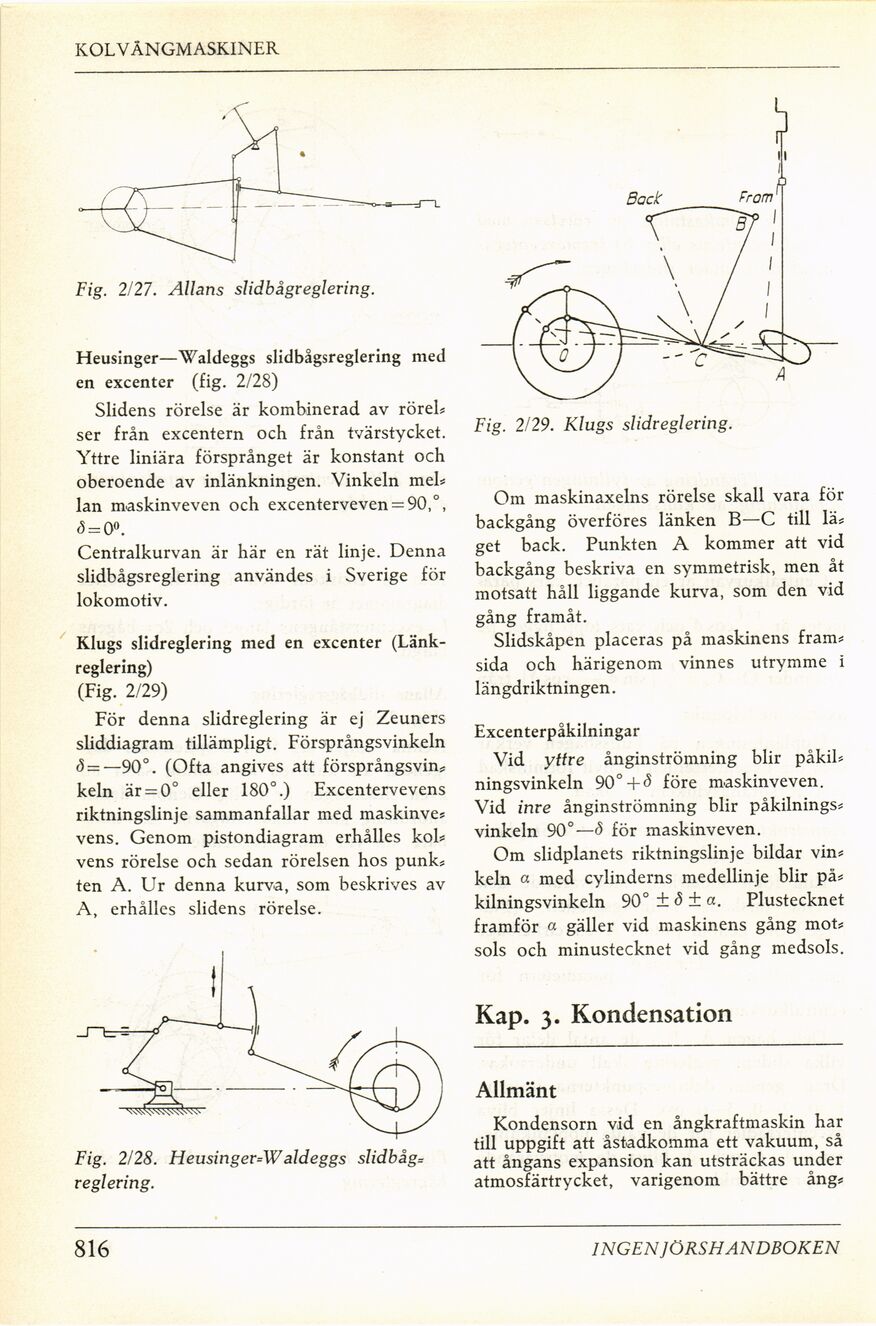

KOLVÅNGMASKINER
Fig. 2/27. Allans slidbågreglering.
Heusinger—Waldeggs slidbågsreglering med
en excenter (fig. 2/28)
Slidens rörelse är kombinerad av rörel*
ser från excentern och från tvärstycket.
Yttre liniära försprånget är konstant och
oberoende av inlänkningen. Vinkeln mel*
lan maskinveven och excenterveven = 90,°,
<5 = 0°.
Centralkurvan är här en rät linje. Denna
slidbågsreglering användes i Sverige för
lokomotiv.
Klugs slidreglering med en excenter
(Länkreglering)
(Fig. 2/29)
För denna slidreglering är ej Zeuners
sliddiagram tillämpligt. Försprångsvinkeln
ö = —90°. (Ofta angives att försprångsvin;:
keln är = 0° eller 180°.) Excentervevens
riktningslinje sammanfallar med maskinve*
vens. Genom pistondiagram erhålles kol*
vens rörelse och sedan rörelsen hos punk*
ten A. Ur denna kurva, som beskrives av
A, erhålles slidens rörelse.
Fig. 2/28. Heusinger=Waldeggs slidbåg=
reglering.
Fig. 2/29. Klugs slidreglering.
Om maskinaxelns rörelse skall vara för
backgång överföres länken B—C till lä*
get back. Punkten A kommer att vid
backgång beskriva en symmetrisk, men åt
motsatt håll liggande kurva, som den vid
gång framåt.
Slidskåpen placeras på maskinens fram*
sida och härigenom vinnes utrymme i
längdriktningen.
Excenterpåkilningar
Vid yttre ånginströmning blir påkil*
ningsvinkeln 90°+ <5 före maskinveven.
Vid inre ånginströmning blir påkilnings*
vinkeln 90°—<5 för maskinveven.
Om slidplanets riktningslinje bildar vin*
keln a med cylinderns medellinje blir på*
kilningsvinkeln 90° ± 5 ± a. Plustecknet
framför a gäller vid maskinens gång mot*
sols och minustecknet vid gång medsols.
Kap. 3. Kondensation
Allmänt
Kondensorn vid en ångkraftmaskin har
till uppgift att åstadkomma ett vakuum, så
att ångans expansion kan utsträckas under
atmosfärtrycket, varigenom bättre ång*
816
INGEN ]ÖRS HANDBOKEN
