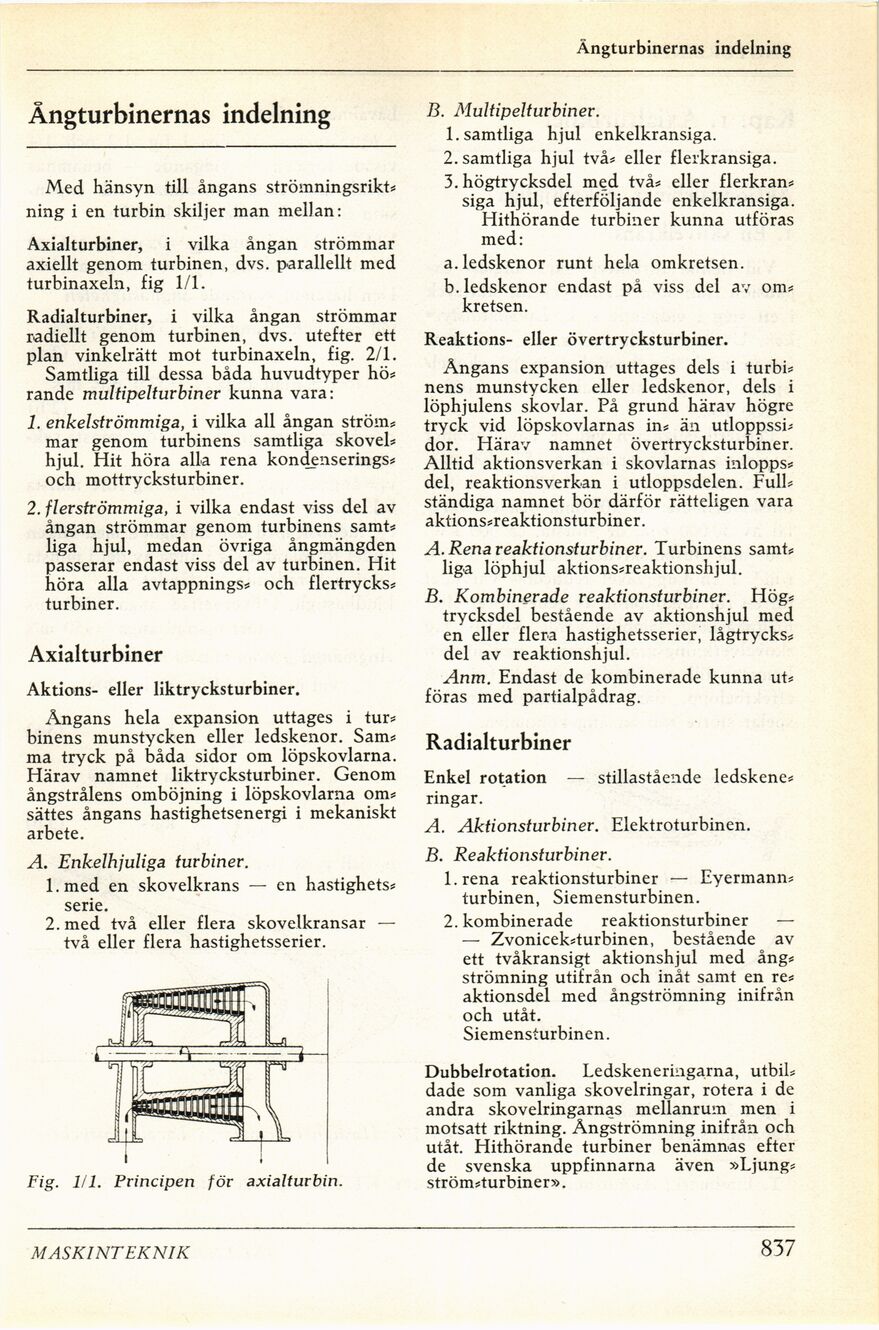

Ångturbinernas indelning
Ångturbinernas indelning
Med hänsyn till ångans strömningsrikt?
ning i en turbin skiljer man mellan:
Axialturbiner, i vilka ångan strömmar
axiellt genom turbinen, dvs. parallellt med
turbinaxeln, fig 1/1.
Radialturbiner, i vilka ångan strömmar
radiellt genom turbinen, dvs. utefter ett
plan vinkelrätt mot turbinaxeln, fig. 2/1.
Samtliga till dessa båda huvudtyper hö?
rande multipelturbiner kunna vara:
1. enkelströmmiga, i vilka all ångan ström?
mar genom turbinens samtliga skovel?
hjul. Hit höra alla rena kondenserings?
och mottrycksturbiner.
2. flerstxömmiga, i vilka endast viss del av
ångan strömmar genom turbinens samt?
liga hjul, medan övriga ångmängden
passerar endast viss del av turbinen. Hit
höra alla avtappnings? och flertrycks?
turbiner.
Axialturbiner
Aktions- eller liktrycksturbiner.
Ångans hela expansion uttages i tur?
binens munstycken eller ledskenor. Sam?
ma tryck på båda sidor om löpskovlarna.
Härav namnet liktrycksturbiner. Genom
ångstrålens omböjning i löpskovlarna om?
sättes ångans hastighetsenergi i mekaniskt
arbete.
A. Enkelhjuliga turbiner.
1.med en skovelkrans — en hastighets?
serie.
2. med två eller flera skovelkransar —
två eller flera hastighetsserier.
B. Multipelturbiner.
1. samtliga hjul enkelkransiga.
2. samtliga hjul två? eller flerkransiga.
3. högtrycksdel med två? eller flerkran?
siga hjul, efterföljande enkelkransiga.
Hithörande turbiner kunna utföras
med:
a. ledskenor runt hela omkretsen.
b. ledskenor endast på viss del av om?
kretsen.
Reaktions- eller övertrycksturbiner.
Ångans expansion uttages dels i turbi?
nens munstycken eller ledskenor, dels i
löphjulens skövlar. På grund härav högre
tryck vid löpskovlarnas in? än utloppssi?
dor. Härav namnet övertrycksturbiner.
Alltid aktionsverkan i skovlarnas inlopps?
del, reaktionsverkan i utloppsdelen. Full?
ständiga namnet bör därför rätteligen vara
aktions?reaktionsturbiner.
A. Rena reaktionsturbiner. Turbinens samt?
liga löphjul aktions?reaktionshjul.
B. Kombinerade reaktionsturbiner. Hög?
trycksdel bestående av aktionshjul med
en eller flera hastighetsserier, lågtrycks?
del av reaktionshjul.
Anm. Endast de kombinerade kunna ut?
föras med partialpådrag.
Radialturbiner
Enkel rotation — stillastående ledskene?
ringar.
A. Aktionsturbiner. Elektroturbinen.
B. Reaktionsturbiner.
1.rena reaktionsturbiner — Eyermann?
turbinen, Siemensturbinen.
2. kombinerade reaktionsturbiner —
— Zvonicek?turbinen, bestående av
ett tvåkransigt aktionshjul med ång?
strömning utifrån och inåt samt en re?
aktionsdel med ångströmning inifrån
och utåt.
Siemensturbinen.
Dubbelrotation. Ledskeneringarna, utbil?
dade som vanliga skovelringar, rotera i de
andra skovelringarnas mellanrum men i
motsatt riktning. Ångströmning inifrån och
utåt. Hithörande turbiner benämnas efter
de svenska uppfinnarna även »Ljung?
ström?turbiner».
MASKINTEKNIK
837
Fig. 1/1. Principen för axialturbin.
