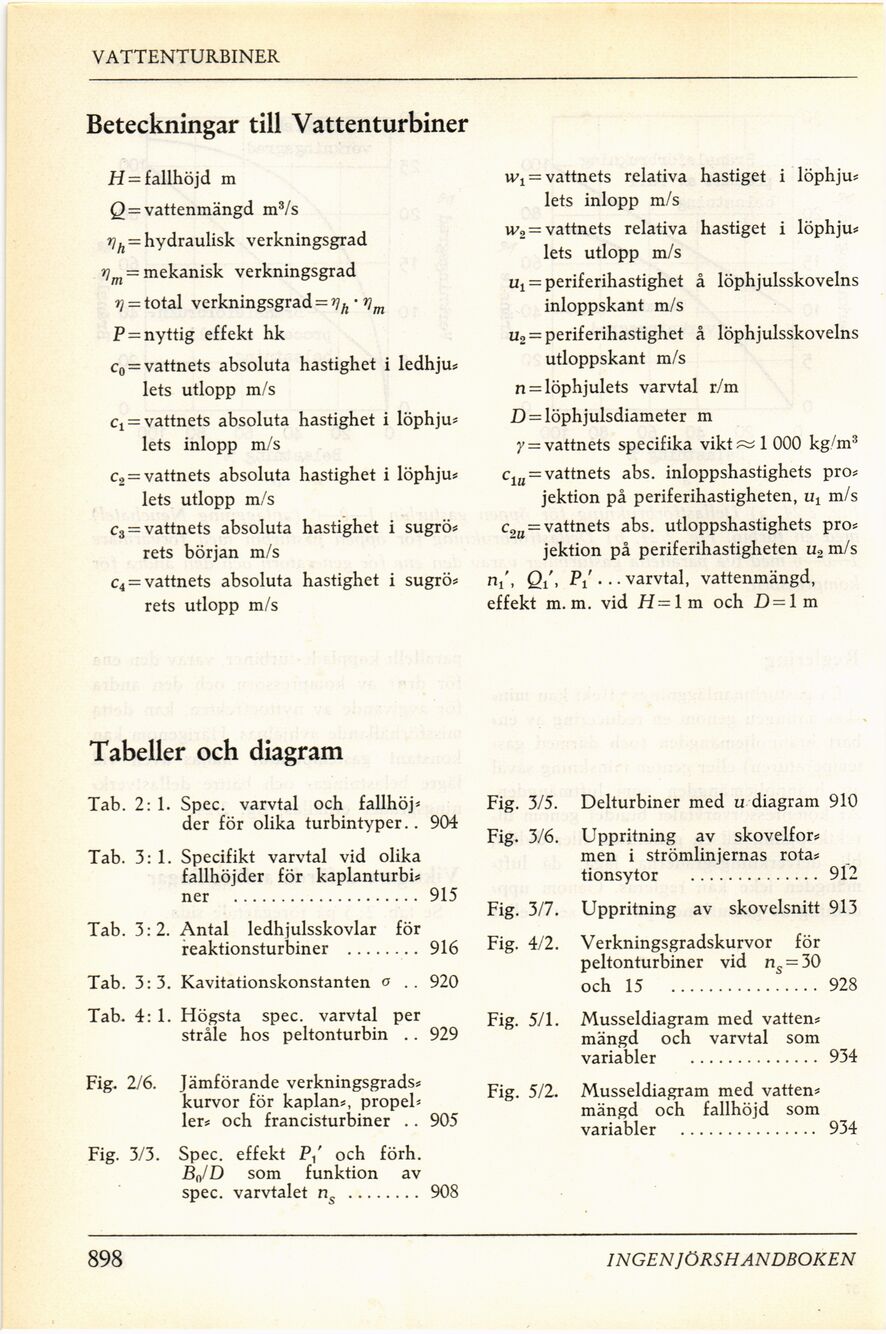

VATTENTURBINER
Beteckningar till Vattenturbiner
H - fallhöjd m
Q — vattenmängd m3/s
7]h — hydraulisk verkningsgrad
Vm — mekanisk verkningsgrad
r] — total verkningsgrad = yh • r)m
P = nyttig effekt hk
c0 = vattnets absoluta hastighet i ledhju*
lets utlopp m/s
Ci = vattnets absoluta hastighet i löphju*
lets inlopp m/s
c, = vattnets absoluta hastighet i löphju*
lets utlopp m/s
c3 = vattnets absoluta hastighet i sugrö*
rets början m/s
c4 = vattnets absoluta hastighet i sugrö*
rets utlopp m/s
Wj= vattnets relativa hastiget i löphju*
lets inlopp m/s
iv2 = vattnets relativa hastiget i löphju*
lets utlopp m/s
Ui = periferihastighet å löphjulsskovelns
inloppskant m/s
u2 = periferihastighet å löphjulsskovelns
utloppskant m/s
n = löphjulets varvtal r/m
D = löphjulsdiameter m
y = vattnets specifika vikt^l 000 kg/m3
cla = vattnets abs. inloppshastighets pro*
jektion på periferihastigheten, ut m/s
c0u = vattnets abs. utloppshastighets pro*
jektion på periferihastigheten u2 m/s
ni > öi > Pi ■ varvtal, vattenmängd,
effekt m. m. vid H=lm och £) = lm
Tabeller och diagram
Tab. 2:1. Spec. varvtal och fallhöj*
der för olika turbintyper.. 904
Tab. 3:1. Specifikt varvtal vid olika
fallhöjder för kaplanturbi*
ner .................... 915
Tab. 3:2. Antal ledhjulsskovlar för
reaktionsturbiner ........ 916
Tab. 3:3. Kavitationskonstanten o
920
Tab. 4: 1. Högsta spec. varvtal per
stråle hos peltonturbin .. 929
Fig. 2/6. Jämförande verkningsgrads*
kurvor för kaplan*, propel*
ler* och francisturbiner .. 905
Fig. 3/3. Spec. effekt P/ och förh.
BJD som funktion av
spec. varvtalet n ........ 908
Fig. 3/5. Delturbiner med u diagram 910
Fig. 3/6. Uppritning av skovelfor*
men i strömlinjernas rota*
tionsytor .............. 912
Fig. 3/7. Uppritning av skovelsnitt 913
Fig. 4/2. Verkningsgradskurvor för
peltonturbiner vid ns = 30
och 15 ................ 928
Fig. 5/1. Musseldiagram med vatten*
mängd och varvtal som
variabler .............. 934
Fig. 5/2. Musseldiagram med vatten*
mängd och fallhöjd som
variabler ............... 934
898
INGEN JÖRSH ANDBOKEN
