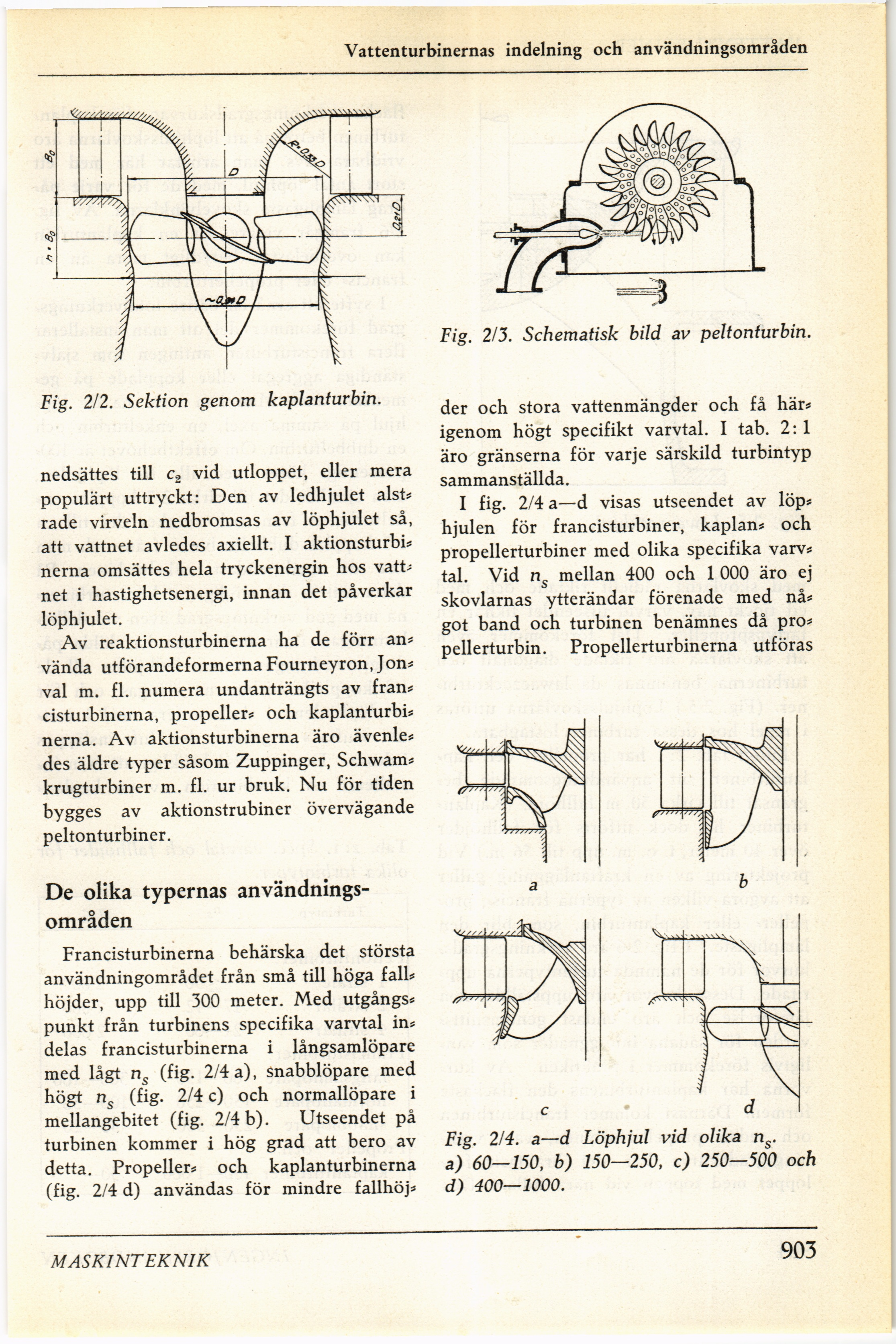

Vattenturbinernas indelning och användningsområden
Fig. 2/2. Sektion genom kaplanturbin.
nedsättes till c2 vid utloppet, eller mera
populärt uttryckt: Den av ledhjulet alsts
råde virveln nedbromsas av löphjulet så,
att vattnet avledes axiellt. I aktionsturbi?
nerna omsättes hela tryckenergin hos
vattnet i hastighetsenergi, innan det påverkar
löphjulet.
Av reaktionsturbinerna ha de förr an*
vända utförandeformerna Fourneyron, Jons
val m. fi. numera undanträngts av frans
cisturbinerna, propellers och kaplanturbis
nerna. Av aktionsturbinerna äro ävenles
des äldre typer såsom Zuppinger, Schwams
krugturbiner m. fi. ur bruk. Nu för tiden
bygges av aktionstrubiner övervägande
peltonturbiner.
De olika typernas
användningsområden
Francisturbinerna behärska det största
användningområdet från små till höga falls
höjder, upp till 300 meter. Med utgångs*
punkt från turbinens specifika varvtal ins
delas francisturbinerna i långsamlöpare
med lågt ns (fig. 2/4 a), snabblöpare med
högt ns (fig. 2/4 c) och normallöpare i
mellangebitet (fig. 2/4 b). Utseendet på
turbinen kommer i hög grad att bero av
detta. Propellers och kaplanturbinerna
(fig. 2/4 d) användas för mindre fallhöjs
Fig. 2/3. Schematisk bild av peltonturbin.
der och stora vattenmängder och få härs
igenom högt specifikt varvtal. I tab. 2: 1
äro gränserna för varje särskild turbintyp
sammanställda.
I fig. 2/4 a—d visas utseendet av löps
hjulen för francisturbiner, kaplans och
propellerturbiner med olika specifika varvs
tal. Vid ns mellan 400 och 1 000 äro ej
skovlarnas ytterändar förenade med nås
got band och turbinen benämnes då pro*
pellerturbin. Propellerturbinerna utföras
Fig. 2/4. a—d Löphjul vid olika ns.
a) 60-150, b) 150—250, c) 250—500 och
d) 400—1000.
MASKINTEKNIK
903
