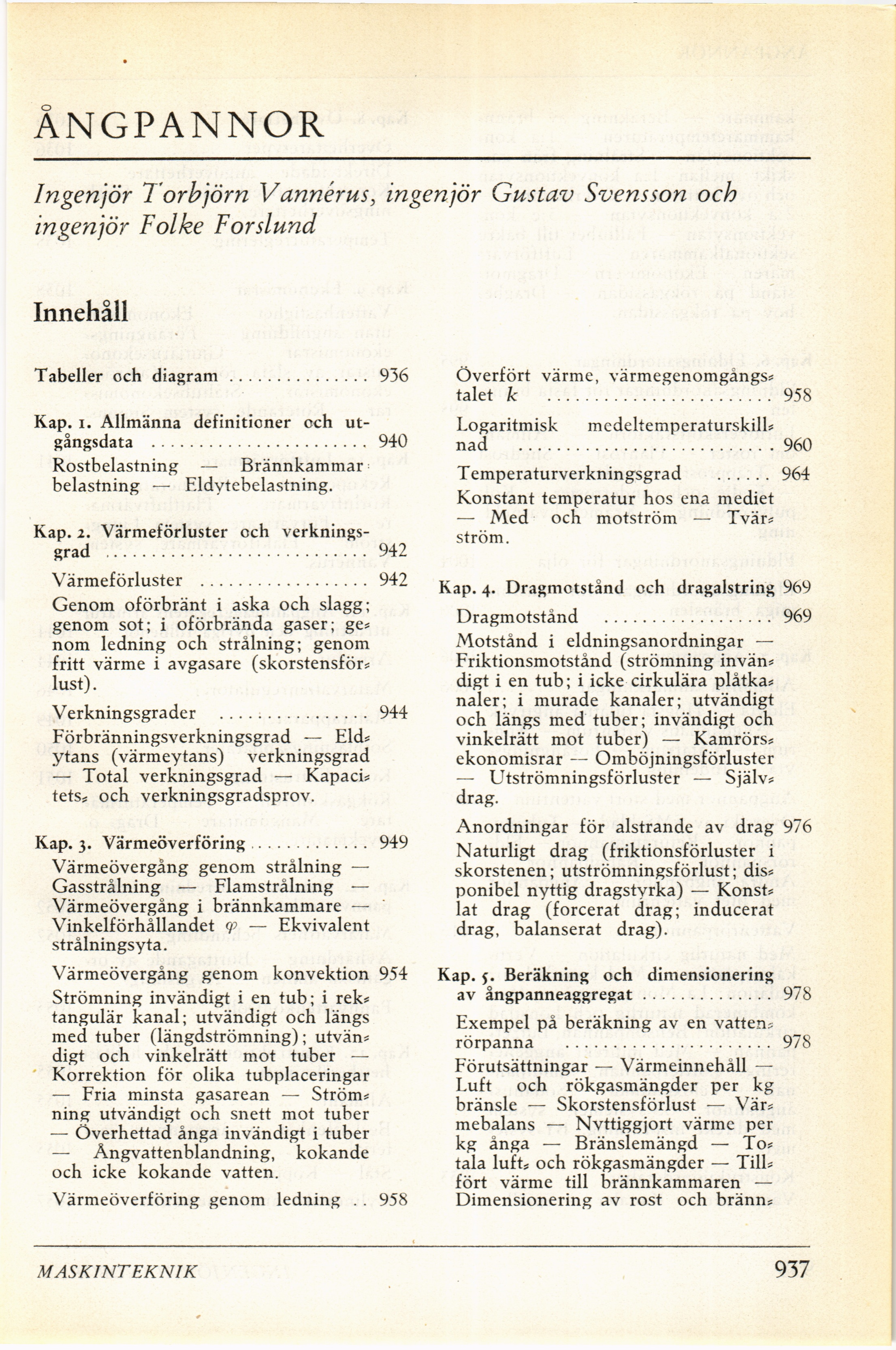

ÅNGPANNOR
Ingenjör Torbjörn Vannérus, ingenjör Gustav Svensson och
ingenjör Folke Forslund
Innehåll
Tabeller och diagram ............... 936
Kap. i. Allmänna definitioner och
utgångsdata ....................... 940
Rostbelastning — Brännkammar
belastning — F.ldytebelastning.
Kap. 2. Värmeförluster och
verkningsgrad ............................ 942
Värmeförluster .................. 942
Genom oförbränt i aska och slagg;
genom sot; i oförbrända gaser; ge?
nom ledning och strålning; genom
fritt värme i avgasare (skorstensför*
lust).
Verkningsgrader ................ 944
Förbränningsverkningsgrad — Eld?
ytans (värmeytans) verkningsgrad
— Total verkningsgrad — Kapad*
tets* och verkningsgradsprov.
Kap. 3. Värmeöverföring............. 949
Värmeövergång genom strålning —
Gasstrålning — Flamstrålning —
Värmeövergång i brännkammare —
Vinkelförhållandet — Ekvivalent
strålningsyta.
Värmeövergång genom konvektion 954
Strömning invändigt i en tub; i rek*
tangulär kanal; utvändigt och längs
med tuber (längdströmning); utvän*
digt och vinkelrätt mot tuber —
Korrektion för olika tubplaceringar
— Fria minsta gasarean — Ström*
ning utvändigt och snett mot tuber
— Överhettad ånga invändigt i tuber
— Ångvattenblandning, kokande
och icke kokande vatten.
Värmeöverföring genom ledning . . 958
Överfört värme, värmegenomgångs*
talet k ........................ 958
Logaritmisk medeltemperaturskill*
nad ...........................960
Temperaturverkningsgrad ...... 964
Konstant temperatur hos ena mediet
— Med och motström — Tvär*
ström.
Kap. 4. Dragmctstånd och dragalstring 969
Dragmotstånd .................. 969
Motstånd i eldningsanordningar —
Friktionsmotstånd (strömning invän*
digt i en tub; i icke cirkulära plåtka*
naler; i murade kanaler; utvändigt
och längs med tuber; invändigt och
vinkelrätt mot tuber) — Kamrörs*
ekonomisrar — Omböjningsförluster
— Utströmningsförluster — Själv*
drag.
Anordningar för alstrande av drag 976
Naturligt drag (friktionsförluster i
skorstenen; utströmningsförlust; dis*
ponibel nyttig dragstyrka) — Konst*
lat drag (forcerat drag; inducerat
drag, balanserat drag).
Kap. f. Beräkning och dimensionering
av ångpanneaggregat.............. 978
Exempel på beräkning av en vatten*
rörpanna ...................... 978
Förutsättningar — Värmeinnehäll —
Luft och rökgasmängder per kg
bränsle — Skorstensförlust — Vär*
mebalans — Nvttiggjort värme per
kg ånga — Bränslemängd — To*
tala luft* och rökgasmängder — Till*
fört värme till brännkammaren —
Dimensionering av rost och bränn*
* MASKINTEKNIK
937
