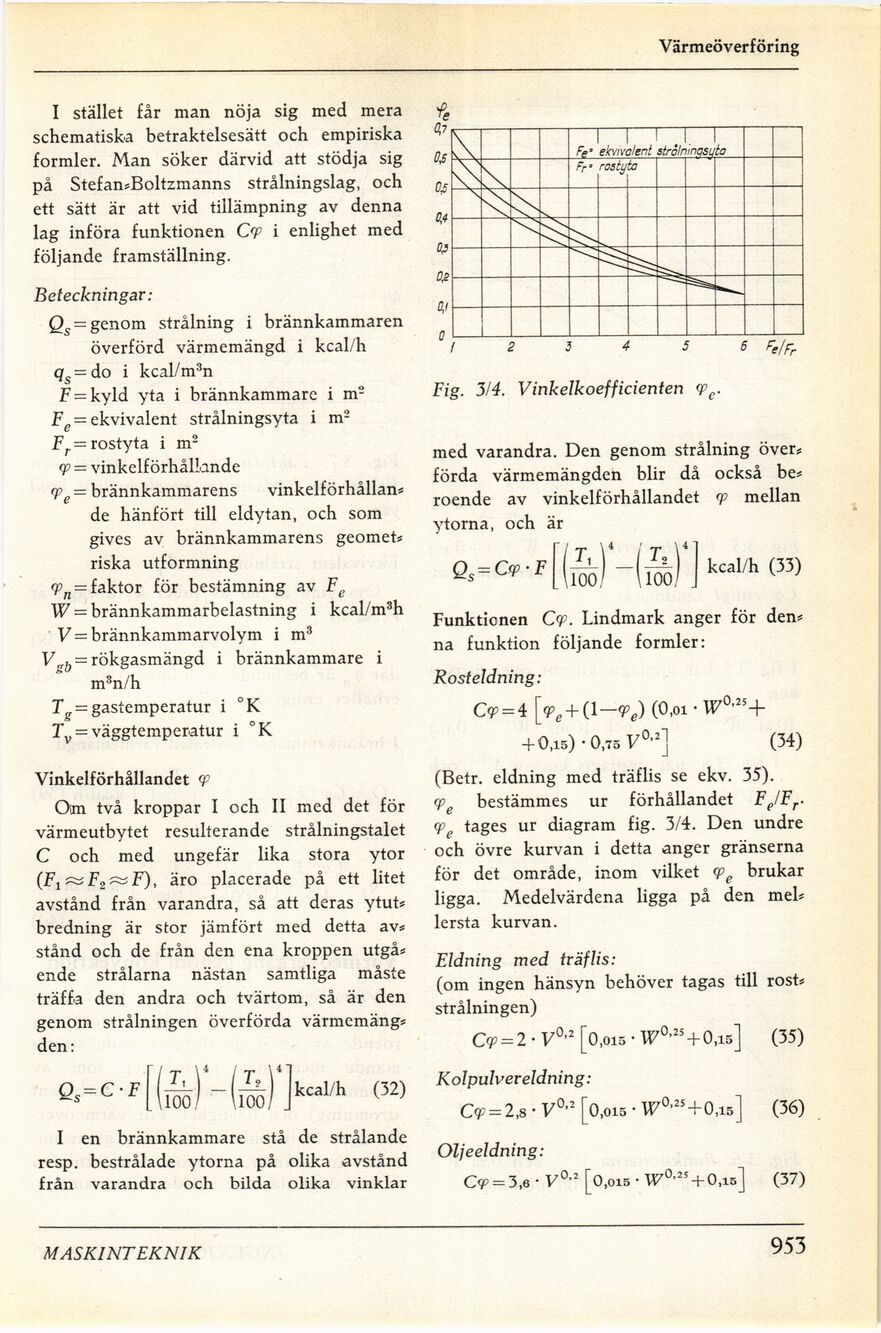

Värmeöverföring
I stället får man nöja sig med mera
schematiska betraktelsesätt och empiriska
formler. Man söker därvid att stödja sig
på Stefan*Boltzmanns strålningslag, och
ett sätt är att vid tillämpning av denna
lag införa funktionen C<P i enlighet med
följande framställning.
Beteckningar:
Qs = genom strålning i brännkammaren
överförd värmemängd i kcal/h
qs=do i kcal/m3n
F = kyld yta i brännkammare i m2
Fß = ekvivalent strålningsyta i m2
Fr — rostyta i m2
<f> = vinkelförhållande
qpe = brännkammarens vinkelförhållan*
de hänfört till eldytan, och som
gives av brännkammarens geomet*
riska utformning
<p„ = faktor för bestämning av Fe
W^brännkammarbelastning i kcal/m3h
V = brännkammarvolym i m3
V „b — rökgasmängd i brännkammare i
m3n/h
Tg = gastemperatur i °K
Tv = väggtemperatur i °K
Vinkelförhållandet <P
Om två kroppar I och II med det för
värmeutbytet resulterande strålningstalet
C och med ungefär lika stora ytor
(F1æF2~F), äro placerade på ett litet
avstånd från varandra, så att deras ytut*
bredning är stor jämfört med detta av*
stånd och de från den ena kroppen utgå*
ende strålarna nästan samtliga måste
träffa den andra och tvärtom, så är den
genom strålningen överförda värmemäng*
den:
QS = CF
ir’ ■)’- /Al’]
.1100/ Mon/ .
kcal/h (32)
I en brännkammare stå de strålande
resp. bestrålade ytorna på olika avstånd
från varandra och bilda olika vinklar
Fig. 3/4. Vinkelkoefficienten <p£.
med varandra. Den genom strålning över?
förda värmemängden blir då också be*
roende av vinkelförhållandet fp mellan
ytorna, och är
100
Q =C<p • F
-(A
\ 100
kcal/h (33)
Funktionen Cf. Lindmark anger för den*
na funktion följande formler:
Rosteldning:
Cqp = 4 [<Pe + [\~<Pe) (0,oi • U7°’25+
+ 0,15) • 0,75 V0’2] (34)
(Betr. eldning med träflis se ekv. 35).
qpe bestämmes ur förhållandet
Fe/Fr-<fe tages ur diagram fig. 3/4. Den undre
och övre kurvan i detta anger gränserna
för det område, inom vilket <pe brukar
ligga. Medelvärdena ligga på den mel*
lersta kurvan.
Eldning med träflis:
(om ingen hänsyn behöver tagas till rost*
strålningen)
C<P = 2-V°’2[0,oi5-W0,25 + 0,i5] (35)
Kolpulvereldning:
O = 2,8 • V0,2 [O,oi5 • -H7°’25+0,I5] (36)
Oljeeldning:
C<p = 3,6 • V0’2 [o,oi5 • W°’25 + 0,i5] (37)
MASKINTEKNIK
953
