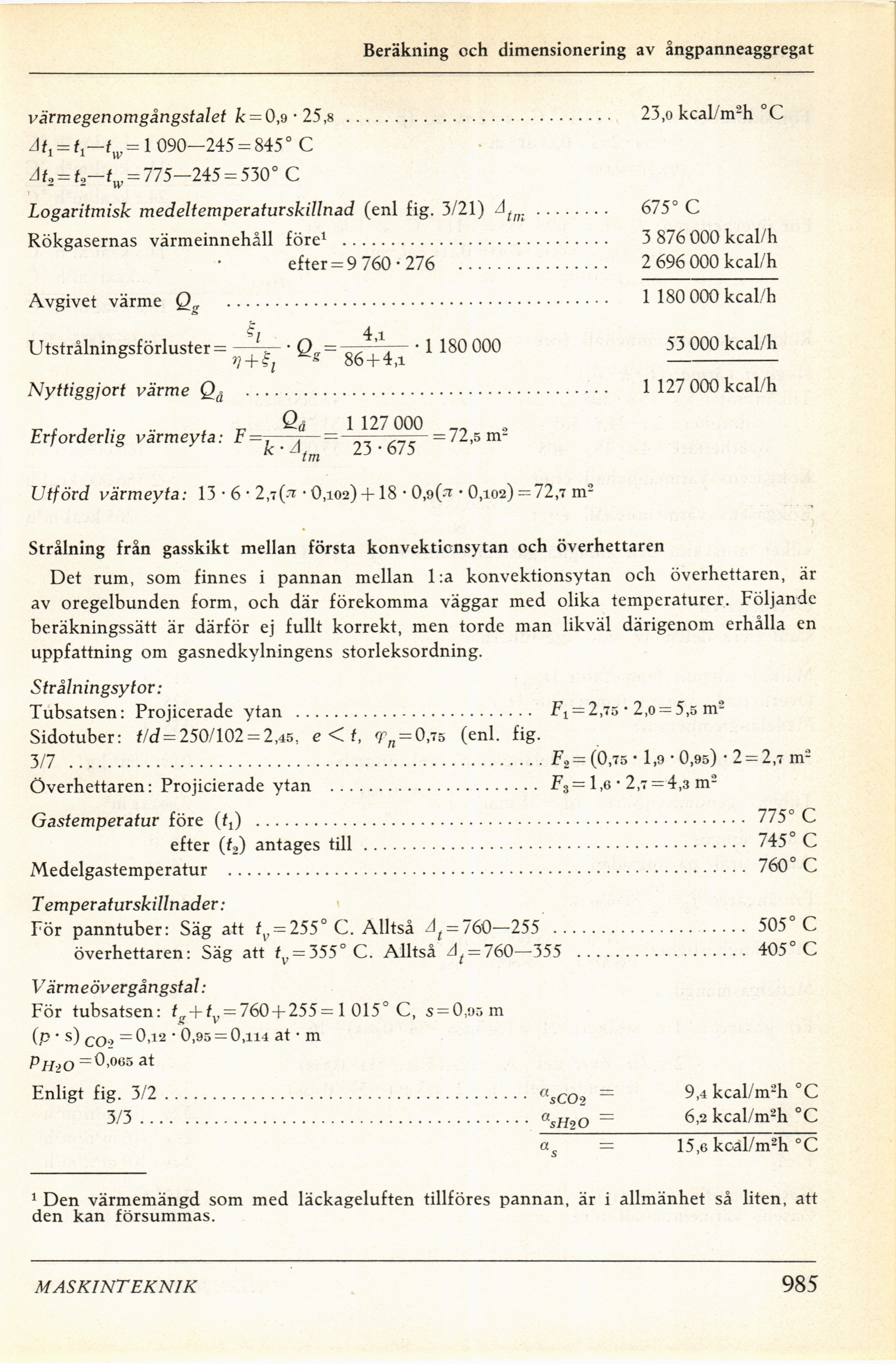

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Beräkning och dimensionering av ångpanneaggregat

Strålning från gasskikt mellan första konvekticnsytan och överhettaren

Det rum, som finnes i pannan mellan 1 :a konvektionsytan och överhettaren, är
av oregelbunden form, och där förekomma väggar med olika temperaturer. Följande
beräkningssätt är därför ej fullt korrekt, men torde man likväl därigenom erhålla en
uppfattning om gasnedkylningens storleksordning.

Strålningsytor:

Tubsatsen: Projicerade ytan ......................... Ft = 2,75 • 2,0 = 5,5 m2

Sidotuber: tld = 250/102 = 2,45, e < t, rn = 0,75 (enl. fig.

3/7 .................................................F2= (0,75 • 1,9 • 0,95) • 2 = 2,7 nr

Överhettaren: Projicierade ytan ...................... F3= 1,6 • 2,7 = 4,3 m 2

Gastemperatur före (tt) ................................................... 775° C

efter (f2) antages till ........................................ 745° C

Medelgastemperatur ...................................................... 760° C

Temperaturskillnader:

För panntuber: Säg att tv = 255° C. Alltså ^ = 760-255 .................... 505° C

överhettaren: Säg att tv = 355° C. Alltså zl, = 760—355 .................. 405° C

Värmeövergångstal:

För tubsatsen: tg+tv = 760 + 255= 1 015° C, s = 0,05m
(p • s) COo =0,12 • 0,95 = 0,114 at • m
PH)0 ~0,065 at

Enligt fig. 3/2............................................................................«sCO, = 9,4 kcal/nrh °C

3/3................................................................................asH%o = 6,2 kcal/m2h °C

öTs = 15,6 kcal/m2h °C

1 Den värmemängd som med läckageluften tillföres pannan, är i allmänhet så liten, att
den kan försummas.

MASKINTEKNIK 985

värmegenomgångstalet k = 0,9 • 25,8 ........................................................23,o kcal/m2h °C

Atl = t—tw= 1 090—245 = 8450 C
Au = t2—tw = 775—245 = 530° C

Logaritmisk medeltemperaturskillnad (enl fig. 3/21) A(ni................675° C

Rökgasernas värmeinnehåll före1 ........................................................3 876 000 kcal/h

efter = 9 760-276 ................................2 696 000 kcal/h

Avgivet värme Q„ ................................................................................1 180 000 kcal/h

Utstrålningsförluster = • Qg = ^^ ■ 1 180 000 53 000 kcal/h

Nyttiggjort värme Qå .........................................1 127 000 kcal/h

77 t 1 v •• , -p Qd 1 127 000 „ ,
Erforderlig varmeyta: E=~r—-2—= =72,5 m-

k’ tm 23 ’6/5

Utförd värmeyta: 13 • 6 • 2,7[n • 0,102) +18 • 0,9(^ • 0,102) =72,7 m2
