Eldningsanordningar
Geglerpjàt
Sektion A-B

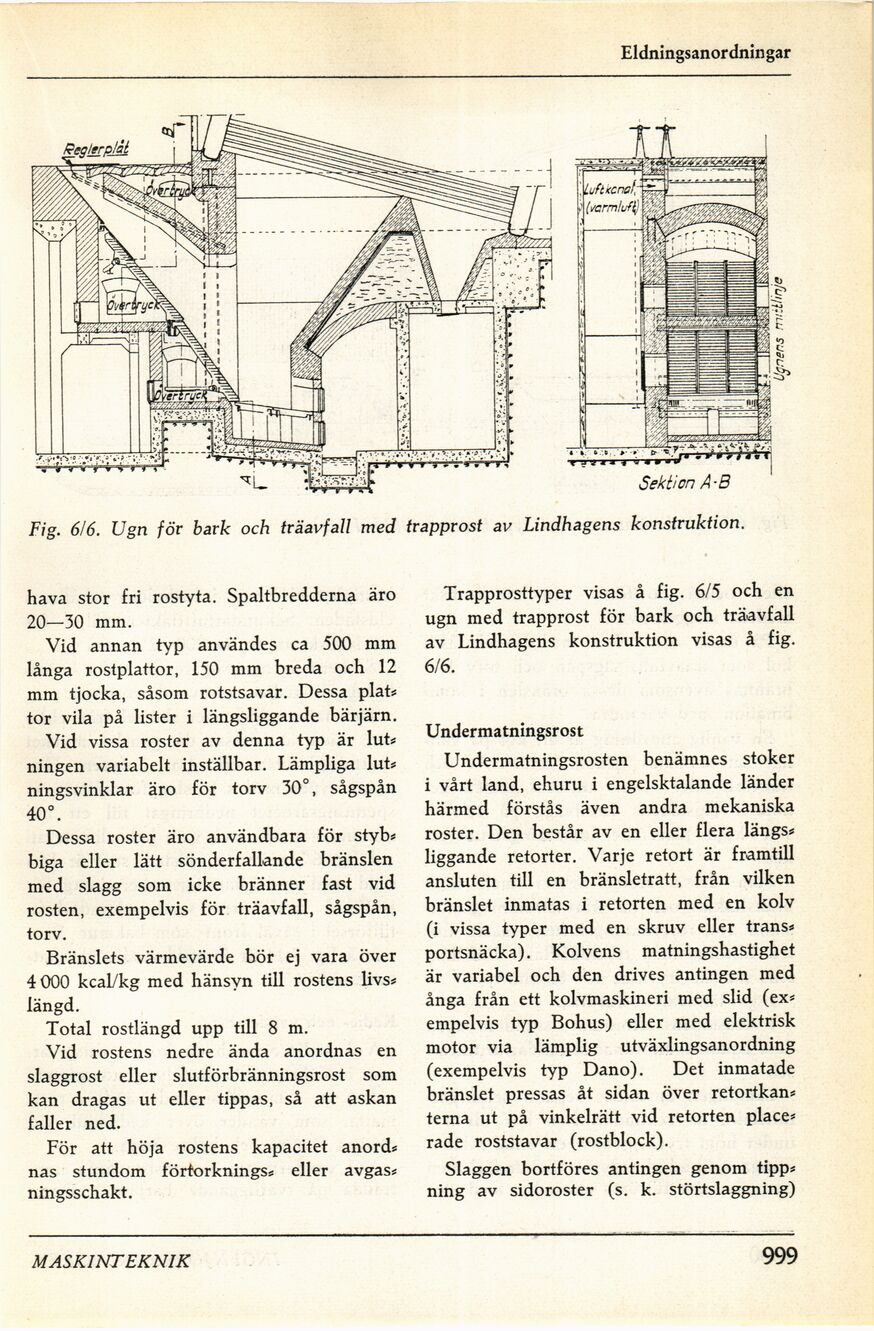

Fig. 6/6. Ugn för bark och träavfall med trapprost av Lindhagens konstruktion.
hava stor fri rostyta. Spaltbredderna äro
20—30 mm.
Vid annan typ användes ca 500 mm
långa rostplattor, 150 mm breda och 12
mm tjocka, såsom rotstsavar. Dessa plat*
tor vila på lister i längsliggande bärjärn.
Vid vissa roster av denna typ är lut*
ningen variabelt inställbar. Lämpliga lut*
ningsvinklar äro för torv 30°, sågspån
40°.
Dessa roster äro användbara för styb*
biga eller lätt sönderfallande bränslen
med slagg som icke bränner fast vid
rosten, exempelvis för träavfall, sågspån,
torv.
Bränslets värmevärde bör ej vara över
4 000 kcal/kg med hänsyn till rostens livs*
längd.
Total rostlängd upp till 8 m.
Vid rostens nedre ända anordnas en
slaggrost eller slutförbränningsrost som
kan dragas ut eller tippas, så att askan
faller ned.
För att höja rostens kapacitet anord*
nas stundom förtorknings* eller avgas*
ningsschakt.
Trapprosttyper visas å fig. 6/5 och en
ugn med trapprost för bark och träavfall
av Lindhagens konstruktion visas å fig.
6/6.
Undermatningsrost
Undermatningsrosten benämnes stoker
i vårt land, ehuru i engelsktalande länder
härmed förstås även andra mekaniska
roster. Den består av en eller flera längs*
liggande retorter. Varje retort är framtill
ansluten till en bränsletratt, från vilken
bränslet inmatas i retorten med en kolv
(i vissa typer med en skruv eller träns*
portsnäcka). Kolvens matningshastighet
är variabel och den drives antingen med
ånga från ett kolvmaskineri med slid (ex*
empelvis typ Bohus) eller med elektrisk
motor via lämplig utväxlingsanordning
(exempelvis typ Dano). Det inmatade
bränslet pressas åt sidan över retortkan*
terna ut på vinkelrätt vid retorten place*
råde roststavar (rostblock).
Slaggen bortföres antingen genom tipp*
ning av sidoroster (s. k. störtslaggning)
MASKINTEKNIK
999
